工厂电力自动化教学系统

工厂电力自动化教学系统

工厂电力自动化教学系统所采用设备与现代化工矿企业在运行设备同步，设备先进，智能化程度高，适用于电力、电气、自动化类各专业相关课程的教学实训，也可作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台，还可作为电力系统技术人员及职教的培训装置。本实训设备包含工厂供电技术实训装置、智能工厂供电自动化实训系统（真实系统）、电测仪表工培训考核装置、变配电室值班电工技能培训考核系统、电力系统微机线路保护实训考核装置等等

工厂供电技术实训装置

本装置是根据机械工业职业技能指导中心编写的《高级电工技术》、《电工基础高级工适用）》、《电工技师培训教材》的要求，并结合《工厂供电》和《供配电技术》课程研制生产的。该实训装置有35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路模拟图，形象直观，配有输电线路微机保护装置、高压电动机微机保护装置、备用电源自动投入装置、无功补偿装置、电动机组等工业现场广泛使用的设备，功能强大，涵盖面广。能逼真地模拟工业现场实际的电气投切操作、倒闸操作、投入运行操作以及各种运行方式的调整操作，提供了一个良好的实训实践平台。该实训装置能完成工厂高压线路的微机继电保护实训、高压电动机的微机继电保护实训、工厂供电系统的自动装置实训等多个实训项目，是工厂供配电专业相关课程实训的理想选择。

技术性能

1、输入电压：三相四线制（或三相五线）AC380V±10%50Hz

2、整机容量：<4.0KVA

4、外形尺寸：操作屏1400×600×1830mm控制屏700×600×1800mm

智能工厂供电自动化实训系统（真实系统）

智能工厂供电自动化实训系统主要由低压及控制室、高压室和操作室组成。本智能变电站模拟35kV进线经降压变压器降压至10kV再降压至400V的整个变配电过程。整个供配电系统一次系统由高低压设备30台套组成，二次部分采用了微机综合继电保护系统。所采用设备与现代化工矿企业在运行设备同步，设备先进，智能化程度高。

为巩固学生的理论知识、提高学生的运手能力，本智能实验变电站还提供包含供配电系统综合实训装置。综合实训装置主要由多台套低压配电设备组成，通过低压继路器模拟高压断路器。

该智能模拟变电站可承担电气技术、电力系统及其自动化、供配电等相关专业学生的实验和实习的教学任务。可开设“变电所倒闸操作”、“电气设备绝缘及耐压实验”、“变电所二次回路及自动装置实验”、“短路电流计算仿真”等实验，以及“模拟变电所实习”。根据配置的实验台套数每次可容纳40-100名学生同时参加实验、实习。通过实验实习等的训练，能够使学生对实际的变电所有整体的了解，对常用的供电设备有直观的认识，掌握供电设备操作、接线的运手能力。

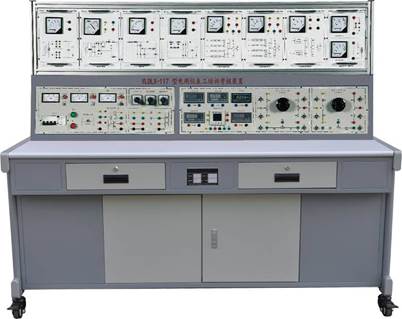

电测仪表工培训考核装置

电测仪表工培训考核装置是根据《中华人民共和国职业技能鉴定规范·电力行业（电测仪表）》，

参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整智能工厂供电自动化实训系统（真实系统）包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至高级技师的培训考核装置。本装置能完成安装式电表工作原理与量程扩展，数字仪表工作原理，电测量指示仪表、实验室用电测仪表、直流电工仪器、数字仪表及电量变送器的检定、测试、调试等实训项目。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校“电气测量”类课程的实验、实训和考核。

技术性能

1、工作电源：三相五线AC380V±10%50Hz

2、整机容量：<40KVA

3、外形尺寸：180mm×720mm×1100mm

变配电室值班电工技能培训考核系统

随着我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35kV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及

变配电室的高低压电器与成套设备、监盘与抄盘、电力继电器及继电保、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变

配电室值班电工培训考核鉴定平台。

技术性能

1、工作电源：三相五线AC380V±10%50Hz

2、整机容量：<6.0KVA

电力系统微机线路保护实训考核装置

本实训考核装置是综合了目前高职、高专电气类《电力系统自动装置》、《电力系统基础》、《微机保护技术》等课程内容并结合发电厂、变电站（所）及厂矿企业发电、供电和用电等实际情况研制而成。该装置采用现代电力工程中广应用的微机线路保护装置，配以电源、两段输电线路、阻抗负载、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。用于电力行业培训、高等院校、高职高专、中专技校等相关专业学生实训考核的理想产品。

技术参数：

1、电源：三相AC380V±10%/50Hz，容量<3.0kVA；

2、工作环境：温度-10℃～+40℃，相对湿度＜85％(25℃)，海拔＜4000m；

3、重量：<260kg；

4、尺寸：145×60×190cm3

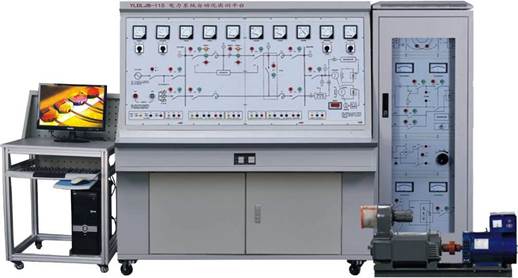

电力系统自动化实训平台

“电力系统自动化实训平台”是根据《电力系统自动化装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电力系统继电保护》、《电力系统分析》、《电气设备》等课程实训教学要求结合工业现场的实际应用和发展而设计的综合型实训平台。装置采用控制柜加实训台的结构，将控制与输电线路分开，对发电厂中常用的自动化装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作实训。本实训平台适用于电力、电气、自动化类各专业相关课程的教学实训，也可作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台，还可作为电力系统技术人员及职教的培训装置。

技术指标

1、输入电压：三相五线380V±5%50Hz

2、工作环境：温度：-10~+40℃相对湿度＜85%

3、装置容量：<15KVA

电力系统继电保护工培训考核平台

电力系统继电保护工培训考核平台

“电力系统继电保护工培训考核平台”是根据《中华人民工人国职业技能鉴定规范·电力行业继电保护》，参考电力行业职业技能鉴定中心所编写的继电保护工培训大纲和题库而研发的生产的实训装置，整套设备包含多种不同种类的继电器和保护对象，本实训平台能完成继电构造、工作原理和特性、电网继电保护、主设备保护、自动装置与继电保护、电气二次控制回路、继电保护系统校验及调试、继电保护设备异常事故处理实训项目。可作为电力行业继电保护工初级至高级技师的培训考核装置。也可用于其他行业对电工继电保护知识的培训考核，包括高校、技校、中专“电力系统继电保护”、“工厂供电”等课程的实训和考核。

工厂电力自动化教学系统相关产品：

TRY-01 电力电气及二次部分实训考核装置

TRYPCB-011 环保型PCB制板工艺系统

TRYDLX-02变电二次安装工实训考核装置

TRYGDX-02工厂供电技术实训装置

TRYDLX-01电气设备及二次部分实训考核台

TRYDLX-04变电站值班员培训考核系统

TRYDLX-05 35KV变电站及10KV供配电系统倒闸操作屏

TRYDLX-07电测仪表工培训考核台

TRYDLX-08装表接电工实训系统

TRYGDX-02A实训模拟电厂供配电系统

TRYDLS-01 继电保护综合实验系统
