机械机电自动化实验实训设备

透明液压PLC传动演示系统,气动PLC控制实验系统

透明液压PLC传动演示系统气动PLC控制实验系统

液压PLC液压传动实验台系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和液压一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握液压元件的结构，液压回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程控制器的功能，控制原理及编程技巧等。

本PLC液压传动实验台系统采用透明液压元件、组合插式结构、活动油路接头　通用电气线路。利用附配工具材料，参照实验指导书可以方便的进行各种常用液压传动的控制、实验及测试。可以让学生了解液压油路及液压元件内部的原理，结构及工作过程，是液压传动教学必备仪器。

该PLC控制实验装置是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与可编程控制器（PLC）的完美结合,使液压原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的液压基本控制回路实验外，还可进行模拟液压控制技术应用实验、液压技术课程设计，以及可编程控制器（PLC）的学习及其基本应用实验等，是机电一体化专业不可多得的实验设备。

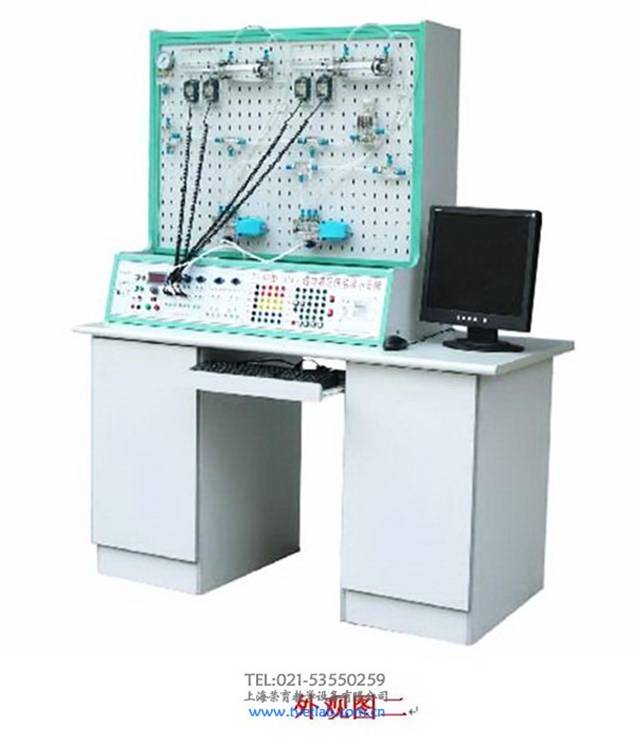

透明液压传动演示系统

透明液压传动演示系统主要特点：

液压继电器控制实验台主要由实验桌及实验支架，实验支架底板采用铝合金材料、模具冲孔一次成型（申请号：200620131203.5）、液压元器件和电器控制器件，继电器控制器组件等组成：

实验桌及实验支架有单组（单面）设计金属与塑料框架结构的支架，即单组为一张（2人座）实验桌一套实验器材，，可供学生在实验桌前进行实验。整体结构简洁安装拆卸灵活，实用性强。

1、液压实验组件采用活动按插结构,可同时进行一组实验，实验所需交直流电源采用固定形式，只需进行简单的连接即可完成实验的组合。同时实验设备还有继电器控制和PLC(可选)控制单元,有利于学校选择低成本的实验设备。

2、电气控制面板输入、输出单元的脚是由PLC的脚引出，这样在自行编程时可通过关掉PLC控制单元开关和PLC控制转换板来实现多样化的控制，从而实现PLC的功能资源共享。

3、实验电磁阀采用低压交流24V电源带过载保护功能让实验更安全更有利的保护了实验设备，并且装置一只漏电熔断器（漏电保护器）因此可进行安全可靠的实验。

4、电气主控单元采用继电器或可编程控制器（PLC）控制，可与计算机通讯，实现计算机智能控制，同时也可以采用独立的继电气控制单元进行电气控制。通过比较可以体验PLC控制器在自动化控制中的优越和先进性，对加深理解PLC大有帮助。为了提高PLC利用效率，并且把PLC点数脚引到实验台上，用户可以利用PLC做其它的实验项目。

5、该系统是目前较为理想的机、电、气一体化的综合实验设备，具有实验功能强适用范围广

液压元件配置：

齿轮油泵、油箱、辅助油箱、邮箱挡块顶板、油缸（带行程撞块）、弹簧回位油缸、增压油缸、单向阀、液控单向阀、溢流阀、先导式溢流阀、接流阀、调速阀、顺序阀、减压阀、二位二通电磁换向阀、二位四通电磁换向阀、三位四通电磁换向阀、实芯双出杆油缸、空芯双出杆油缸、行程开关（常开）、行程开关（常闭）、压力表、三通等。

PLC液压传动实验台主要技术参数：

实验演示桌外形尺寸：1500mm×700mm×1600mm

实验支架尺寸： 1060mm×900mm

可编程控制器（PLC）：日本松下FP1-C14型主机，8输入、6输出（继电器输出型）。

直流电源：输入AC220V、输出DC24V 、AC24V

1、额定电压：220V 频率：50Hz

2、电机型号：YET-80102 额定电流：0.8A

3、额定功率：150W 额定电压：DC220V

4、调速范围：0~1200rpm

5、齿轮油泵技术参数：

额定转速：1450rpm 工作压力0—0.8Mpa 流量： 10L /main

液压泵工作是离液压台1.5m≤远处噪声58Db

实验项目：

1、用手动换向阀的换向回路

2、用“O”“M”型机能换向阀的闭锁回路

3、用液控单向阀的闭锁回路

4、压力调定回路

5、二级压力回路

6、用减压阀的减压回路

7、用增压缸的增压回路

8、用“H”型换向阀的卸载回路

9、进油节流调速回路

10、回油节流调速回路

11、调速齿轮泵调速回路

12、调速齿轮泵和调速阀的复合调速回路

13、流量阀短接的速度换接回路

14、二次进给回路

15、用顺序阀的顺序动作回路

16、用压力继电器的顺序动作回路

17、用电器行程开关的顺序动作回路

18、用行程阀的顺序动作回路

透明液压PLC控制实训装置配置清单

序号	分类	元件名称	数量
1	实训台	实训台	1
2	实训支架	实训柜	1
2	实训支架	桌面	1张
3	泵站（装在实训台内）	拖动直流电机	1
		专用直流电源及调速控制电路	1
		高精度数字转速表	1
		齿轮油泵	1
		油箱	1
4	组合透明元件	双作用油缸（带行程撞块）	2
		弹簧回位油缸	1
		增压油缸	1
		辅助油箱	1
		单向阀	2
		液控单向阀	2
		溢流阀（直动式）	2
		节流阀（直动式）	1
		调速阀	2
		顺序阀	2
		减压阀	1
		二位二通电磁换向阀	1
		二位四通电磁换向阀	2
		“O”型三位四通电磁换向阀	1
		“H”型三位四通电磁换向阀	1
		“M”型三位四通电磁换向阀	1
		二位四通行程换向阀	1
		三位五通手动换向阀	1
		压力继电器	1
		压力表	3
		微动行程开关（常开、常闭）	2
		三通	10
5	附件	毛巾	2条
		油盘	1个
		透明液压皮管 φ8	20米
		专用液压油	10斤
6	电器配件	电磁阀通用连接线	3条
		压力继电器插头线	1条
		编程电缆（三菱）	1条
7	工具盒	螺丝刀（一字、十字）	各1把
		剪刀	1把
		活动板手	1把
		尖嘴钳	1把
		内六角扳手M5	1把
		内六角扳手M6	1把
		内卡簧钳	1把
		外卡簧钳	1把
		油塞	5只
		快速油接头	5只
		各种密封圈	1袋
9	资料	实训使用说明书	1册
9	资料	光盘（三菱PLC编程软件与控制程序）	1碟

TRYQK-05气动PLC控制实验系统

该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。

气动控制实验装置是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，及其基本应用实验等，是机电一体化专业不可多得的实验设备。

气动PLC控制实验系统

气动PLC控制实验系统主要参数：

电源：输入AC220V，输出DC24V/2A 空气压缩机 (基本配置小型机)功率：360W

电源：AC220V　　　公称1容积：10L 额定输出气压：0.7MPa

实验台外形尺寸：1500mm×700mm×760mm

实验支架尺寸： 1100mm×400mm×920mm

气动PLC控制实验系统特点：

1、本产品插脚和底座是国家，做任何实验每个配备件不会松动与脱落。实验台装件底板采用2MM厚度铝板，用数控冲床成型。

2、气动控制实训装置主要由实训桌及实训台、气动元件和电气控制器件等组件组成。

3、配备气动元件，且均配有过渡底板，可方便、随意地将元件安放在实验面板上。回路搭接采用快换接头，拆接方便快捷。

4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全

可靠，设有手动、自动、顺序等控制功能。

5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，

气动基本实验回路举例：

1、单作用气缸的换向回路

2、双作用气缸的换向回路　

3、单作用气缸速度控制回路　　　

4、双作用气缸单向调速回路　　

5、双作用气缸双向调速回路　　　

6、速度换接回路　　

7、缓冲回路　

8、二次压力控制回路　　

9、高低压转换回路　

10、计数回路

11、延时回路

12、过载保护回路　

13、互锁回路1　　

14、单缸单往复控制回路　　

15、单缸连续往复动作回路　　

16、直线缸、旋转缸顺序动作回路　　

17、多缸顺序动作回路　　

18、双缸同步动作回路　　

19、四缸联动回路　　

20、卸荷回路　　

21、或门型梭阀的应用回路　　　

22、快速排气阀应用回路

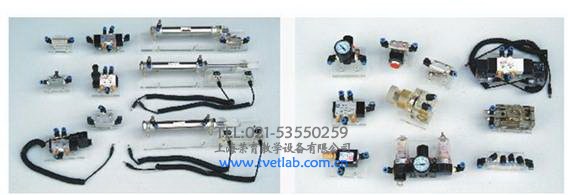

配置清单

序号	分类	项目	型号规格	数量	备注
1	气源	压缩机	XY5.2-双头	1只
2	实验台	实验桌	XY设计制作	1张
3	实验台	元件固定台架	XY设计制作	1台
4	电器部分	直流开关电源单元（DC：24V	XY设计制作	1面
4	电器部分	继电器控制单元	XY设计制作	1面
5	接插元件	单作用缸	QGX25×100	1只
6	接插元件	双作用缸	QGX25×100	2只
7	接插元件	旋转气缸	MSQB20A-F9B	1只
8	接插元件	三联件	AC2000三联件	1只
9	接插元件	减压阀（带压力表）	AR2000	1只
10	接插元件	手动换向阀	4H210-08	1只
11	接插元件	单电磁换向阀（二位五通）	4V210-08（DC24V）	2只
12	接插元件	双电磁换向阀（二位五通）	4V210-08（DC24V）	1只
13	接插元件	双电磁换向阀（三位五通）	4V210-08（DC24V）	1只
14	接插元件	单气换向阀（二位通）	4A210-08	2只
15	接插元件	双气换向阀（二位五通）	4A210-08	2只
16	接插元件	行程阀（机控）	MOV-2	1只
17	接插元件	行程阀（按钮）	MOV-3A	1只
18	接插元件	或门型梭阀	ST-02	2只
19	接插元件	快速排气阀1/4”	QE-02	2只
20	接插元件	单向节流阀	RE-02	2只
21	接插元件	单向节流阀	JSC601	7只
22	接插元件	单向阀	1/4”	2只
23	接插元件	顺序阀	XY设计制作	2只

序号	分类	项目	型号规格	数量	备注
24	接插元件	气容	XY设计制作	1只
25	接插元件	六通	XY设计制作	2只
26	电器元件	行程开关	XY设计制作	4只
27	资料	实验指导书		1本
28	附件	内六角扳手		2把
29	附件	螺丝刀		2把
30	附件	活动扳手	150×19	1把
31	附件	尖嘴钳		1把
32	附件	剪刀		1把
33	附件	消声器（小）	1/8”	2只
34	附件	消声器（大）	3/8”	1只
35	附件	三通（T型三通）	Φ6	4只
36	附件	三通（Y型减径三通）	Φ8-Φ6	1只
37	附件	四通	Φ6	2只
38	附件	L型（螺纹二通）	601	2只
39	附件	L型（螺纹二通）	602	2只
40	附件	气孔塞头	Φ6	25只
41	附件	生料带		1个
42	附件	保险丝	2.5A	5只
43	附件	行程开关		2只
44	附件	按钮开关		3只
45	附件	气管	PU气管6×4	1卷
