TRYDAZ-04 电气照明安装调试实训装置

一、 概述 “TRYDAZ-04型电气照明设备安装调试技术实训装置”是根据国家职业资格培训教材编审委员编写的《电气设备安装工》相关的技能培训要求而研制的设备，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校对电气设备安装工的技能实训教学，同时也可作为初级、中级电气设备安装工技能考核的鉴定设备。

二、 特点该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

 1． 配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能

 2． 电气照明典型线路采用优质元器件

 3． 防雷接地装置采用工业现场所用的避雷针和避雷器进行实训三、 技术指标 1． 输入电源：三相四线制380V±10% 50HZ

 2． 工作环境：温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000M

 3。装置容量：＜3KVA

 四、 装置配置

 1、 电源、电气设备配备

（1） 电源部分 三相四线380V电网经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只，指示输入的三相电源线电压；交流电源输出设有过流保护及漏电保护功能

（2） 配备一套室内小型配电箱，用于配电箱的室内安装

（3） 配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等

（4） 配备典型照明线路施工所用的灯座及开关等元器件

（5） 配备吊扇及配套调速器1套

（6） 配备避雷针1只

（7） 配备电源防雷器1台

（8） 配备布线用硬质导线

 2、 仪器仪表配备便携式数字万用表，三位半显示五、 工具配备配有电工常用工具2套（含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等）电烙铁1把，卷尺1把。

二、 实训项目

 1. 配电箱安装

 2. 线管敷设前预制加工

 3. 线管的敷设

 4. 线管的穿线

 5. 灯具的安装

 6. 典型照明电路的安装及接线

 7. 吊扇的安装及测试

 8. 防雷器的安装

 9. 避雷针的安装

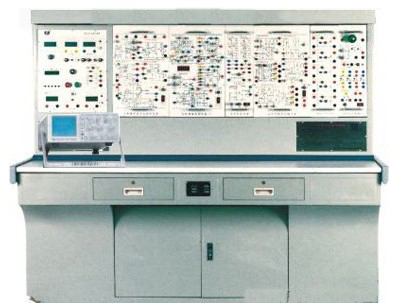

一、数字电路实验装置技术性能

  1、输入电源：单相三线220V±10% 50Hz

  2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

  3、装置容量：＜200VA

  4、外形尺寸：155×80×123cm3

二、数字电路实验装置配备

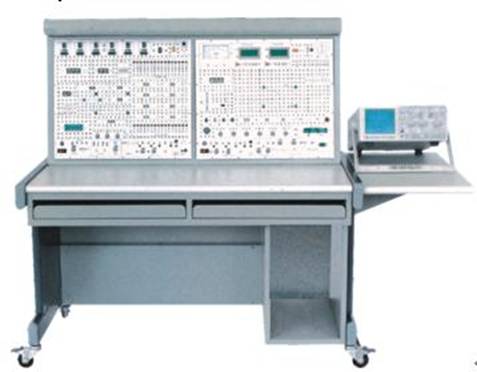

数字电路实验装置主要由实验控制屏和实验桌两部分组成。实验控制屏由两套数电功能板组成，可以同时开设两组数电实验。主要功能组成如下:直流稳压电源压电源:±5V/1A两路;0.0～18V/0.75A连续可调两路(通过适当的连接,可得到0～±18V及0～36V连续可调电源),+5V电源还设有短路报警、指示功能，以上电源均有短路软截止自动恢复保护功能。

脉冲信号源：计数脉冲源0.5Hz～300kHz分档连续可调；输出四路BCD码基频、二十分频、四分频、八分频，基频输出频率分1Hz、1kHz、20kHz三档粗调，每档附近又可进行细调；正负各两路输出的单次脉冲源。

提供五功能逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器（六位）、拨码盘、复位按钮、杨声器、音乐片及电位器等。

还设有高可靠圆脚集成块插座（40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及镀银长紫铜管等，供插各种集成块及器件等。

数电实验台功能板设有可装、卸固定线路实验小板的插座四只，可选购数字EDA下载板。

三、基本实验内容

实验台提供数电实验指导书，具有相当的深度和广度，各级各类学校可根据自己教学的需要进行选择，还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。

1.晶体管开关特性、限幅器与钳位器

2.TTL集成逻辑门的逻辑功能与参数测试

3.CMOS集成逻辑门的逻辑功能与参数测试

4.集成逻辑电路的连接和驱动

5.组合逻辑电路的设计与测试

6.译码器及其应用

7.数据选择器及其应用

8.触发器及其应用

9.计数器及其应用

10.移位寄存器及其应用

11.脉冲分配器及其应用

12.使用门电路产生脉冲信号——自激多谐振荡器

13.单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14.555时基电路及其应用

15.D/A、A/D转换器

16.智力竞赛抢答装置——综合性实验

17.电子秒表——综合性实验

18.三位半直流数字电压表——综合性实验

19.数字频率计——综合性实验

20.拔河游戏机——趣味性、综合性实验

21.随机存取存储器2114A及其应用——综合性实验

22.在系统可编程数字器件设计实验（配Lattice公司4128V下载板）
