太阳能光伏并网发电教学实训设备,太阳能光伏并网发电教学系统实训设备(12V)

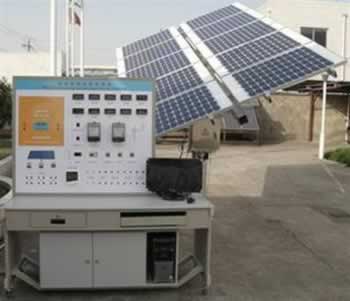

TRYXNY-660 太阳能光伏并网发电教学实训设备

光伏并网发电，是当前全球最大规模利用太阳能资源发电的一种重要方式。并网发电，是将太阳能电池所发出的直流电通过逆变器转换成波形良好的交流电，直接向电网供电，无储能装置，运行可靠性和转换效率比较高，系统的建设和维护成本较低。

上海荣育公司结合多年在新能源行业的研发和生产经验，特别推出了光伏并网系统实训室设备，主要可以提供系统配套件，电池组件阵列、最大功率跟踪调节支架、方阵避雷汇流箱、并网逆变器、升压输变箱、计量监控通讯等。

太阳能光伏发电有无限的太阳光资源，绿色、环保、低碳、无需资源分配等优点。在国家能源建设和储备中得到了广泛的应用。光伏发电是根据光生伏打效应原理，利用太阳电池将太阳光能直接转化为电能。不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件，所以，光伏发电设备极为精炼，可靠稳定寿命长、安装维护简便。

一、系统实训设备单元组成:

1.1、光伏阵列单元： 在院区修建约8平方米的平台，安装支架，铺设总峰值功率为0.6～1kW的光伏阵列。 在条件允许的情况下，光伏阵列可选用三种不同类型的太阳能电池进行实训（单晶硅、多晶硅、非晶硅）。

1.2、逆变控制单元：系统根据实训的需要，通过开关单元的开和关，最多可以实现 3台不同型号和产地的并网逆变器同时运行，配备 同时并网通道，可满足对比实训和各种数据采集的需要。

1.3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的跳线端子上，在实训过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。

1.4、方阵连接单元：示意接线面板上,最小单元的引线经隔离开关接至各自的跳线端子，根据实训的需要，可以用跳线自由地组合成不同开路电压200～400VDC ，峰值功率500～1000W的系统。

1.5、显示单元：方阵电压、电流。逆向交流电压、电流、频率、功率、无功。正向交流电压、电流、频率。设备工作温度、电池方阵温度、实训室温度和湿度、实训记时时钟、逆向电量计量、正向电量计量。

1.6、并网监控单元： 监控装置包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置光伏并网系统多机版监控软件，采用RS485通讯方式，可以实时获取所有并网逆变器的运行参数和工作数据。

1.7、 监控软件

监控主机同时提供对外的数据接口，即用户可以通过网络方式，异地实时查看整个电源系统的实时运行数据以及历史数据和故障数据。

可每隔5分钟存储一次电站实训所有运行数据，包括实时存储环境数据、故障数据等参数。

可连续存储20年以上的电站实训所有的运行数据和故障纪录。

主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

二、实训设备运行参数:

光伏阵列输出电压180～400VDC

并网输出电压180～260VAC

并网频率范围47.8～51.2Hz

效率94.5%

功率因数>0.99

最大功率跟踪200～400VDC

工作环境：温度-20℃～50℃

相对湿度﹤90﹪（25℃）

保护功能： 防雷、极性反接、短路、漏电、过热、孤岛效应、过载保护、电网过欠压、电网过欠频保护、接地故障保护等。

三、太阳能光伏系统实训设备应用范围：

主要针对技术职业学院、大学研究生、企业项目经理和技工培训所需求而研制生产，可帮助研究太阳能并网发电扩展和实际应用培训和对外宣传实训。

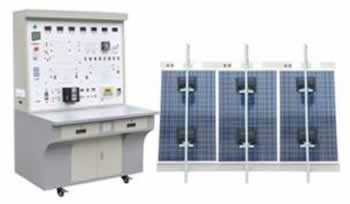

TRYXNY-661 太阳能光伏并网发电教学系统实训设备(12V)

一、实训设备基本参数：

光伏阵列输出电压22VDC

并网输出电压180～260VAC

并网频率范围47.8～51.2Hz

效率94.5%

功率因数>0.99

最大功率跟踪10.8～28VDC

工作环境：温度-20℃～50℃

相对湿度﹤90﹪（25℃）

保护功能：防雷、极性反接、短路、漏电、过热、孤岛效应、过载保护、电网过欠压、电网过欠频保护、接地故障保护等。

二、实训设备系统单元组成：

2、1、光伏阵列单元：在室外修建铺设总峰值功率为300W的光伏阵列。在条件允许的情况下，光伏阵列可选用三种不同类型的太阳能电池进行实训（单晶硅、多晶硅、非晶硅）。

2、2、逆变控制单元：系统根据实训的需要，通过开关单元的开和关，最多可以实现3台不同型号和产地的并网逆变器同时运行，配备同时并网通道，可满足对比实训和各种数据采集的需要。

2、3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的跳线端子上，在实训过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。

2、4、方阵连接单元：示意接线面板上,最小单元的引线经隔离开关接至各自的跳线端子，根据实训的需要，可以用跳线自由地组合成不同开路电压17.5～60VDC，峰值功率50～300W的系统。

2、5、显示单元：方阵电压、电流。逆向交流电压、电流、频率、功率、无功。正向交流电压、电流、频率。设备工作温度、电池方阵温度、实训室温度和湿度、实训记时时钟、逆向电量计量、正向电量计量。
