高级单片机、EDA、微机原理与接口实验装置,TRY-DE-1型 单片机·开发综合实验装置

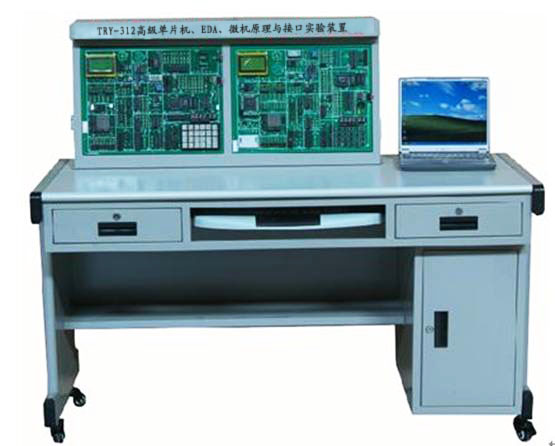

TRY-312高级单片机、EDA、微机原理与接口实验装置

微机原理与接口实验装置产品介绍：

该装置是我公司生产的功能最为强大的单片机、CPLD、FPGA、EDA、微机原理实验仪，提供了几乎所有最实用、新颖的接口实验。该系统采用开放式、模块化结构，实验方式非常灵活，各项性能指标极其优秀。是《工科MCS-51/196单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《EDA》、《微机原理》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的微处理综合开发实验设备。系统提供了DOS，32位汇编，WIN32及驱动的所有源程序及相关的电子文档和PPT演示，还提供了大量的实用资料，如汇编，DDK，SOFTICE等教材,32位的汇编可在VC++6.0中进行调试运行，极大地方便用户的开发.

一、微机原理与接口实验装置系统组成：

单片机、CPLD/FPGA:

1、系统配置性能优越的51/96通用仿真器;由主板，核心板及下载器组成；

2、输入接口（单次脉冲源，两路0—5V可调电源，时钟发生器，8位拨码开关， 555信号源，8位查询式键盘， 4×4阵列式键盘

3、输出接口：扬声器驱动，串行静态显示，动态扫描显示，128×64点阵图文液晶显示模块，16位逻辑电平显示， I2C总线时钟，十字路口交通灯/  汽车信号转弯灯/舞台灯，继电器控制，

2只8×8双色点阵显示,蜂鸣器控制。

4、通信接口芯片： USB1.1通信接口， CAN2.0通信接口，以太网通信接口，RS232通信接口，RS485通信接口，USB2.0通信接口，红外线无线接口；

5、常用接口芯片：74LS164串转并接口，74LS165并转串接口，8255接口，8155接口，8253定时器/计数器扩展接口，8250和8251异步通信接口，MAX813看门狗接口，I2C总线接口， AD/DA转换，实时时钟/日历控制（6组），温度传感器与温度控制，红外收发电路，8279键盘扫描，74LS138译码器，v/F转换电路，语音芯片ISD1420;

6、存储器接口芯片： SRAM62256数据存储器， I2C（AT24C02）接口，93C46存储器，（27C512）程序存储器

7、常用设备：直流电机驱动，步进电机驱动，扬声器，蜂鸣器，继电器，继电器， DS18B20温度控制

8、开发工具:单片机仿真器，ISP烧录器。

9、上位仿真软件支持汇编和Ｃ语言。

10、数据转换：并行A/D, D/A转换接口，串行A/D, D/A转换接口；

11、实验箱含电源模块，能提供各模块的电源需求。

12、配置足够配套接线。

4、配有适应WindowsMe/2000/xp等操作平台的调试软件。

微机原理:

 一、系统功能特点

1．完善的微机接口技术及微机控制应用实验教学平台

    系统以PC微机为操作台，通过串口方式相连接。系统提供了标准PC总线和各种常用外围接口芯片及控制应用部件，如8251串口、8253定时/计数器、8255并口、8259中断、8259中断级连、8237DMA传送、A/D、D/A转换、存贮器扩展、键盘输入及LED显示、二进制开关输入及发光管显示、电子发声器、步进电机、直流电机，从而全面支持“微机接口技术”及“微机控制应用”的各项实验内容。

2．对实验设计具有良好的开放性，增强学生综合设计能力

    实验系统所具有的硬软件结构对用户的实验设计具有良好的开放特性，系统总线及各种外围接口器件都可由用户来操作连接，所有接口包括8259、8237都可由用户进行重新初始化设计和操作，从而极大地提高了学生的实际操作能力，避免了单纯验证式实验方式的弊病。

3．采用排线连接方式，提高了实验效率

    硬件实验连线采用排线连接方式，构造实验电路简明快捷，并提高了连线的可靠性。它既能够充分锻炼学生的实际动手和操作能力，又保证了极高的实验效率和成功率，使学生可把注意力集中在硬软件设计和调试过程中。

4．优异的编程调试操作界面

5．系统提供了PC虚拟示波器功能，可用于观察和测量实验中的输出信号。

6. 系统提供了标准PC总线接口插座，可支持总线的扩展实验。

7. 系统提供了EPROM编程器，可对EPROM2732-27512快速编程。

二、主要特点

1、该实验仪基于一种灵活多变开放式的构思，所有电路单元尽可能独立开放，提高实验的自由度，灵活性，各单元模块可组成多种多样功能各异的实验电路，可给学生留下创造性的发展空间，极大地提高了资源利用率，如开放式键盘, 开放式显示器，开放式串口等，为适应多种方式实验提供可能。

2、系统支持二种工作方式：一是联机运行：在与上位软件联机的状态下实现各种调试和行运的操作，二是脱机运行：系统配有管理监控，在无电脑的情况下，系统可以自动切换到脱机管理状态，用户可轻松调用实验程序的EPROM完成50多个实验。

三、实验项目

（一）单片机实验系统

1、软件实验

（1）清零程序；                       （2）拆字程序；         （3）拼字程序；

（4）数据区传送子程序；               （5）数据排序实验；     （6）查找相同数据个数；

（7）无符号双字节快速乘法子程序；  （8）多分支程序；         （9）脉冲计数实验；

（10）电脑时钟实验。

2、硬件实验

（1）P1口亮灯实验；

（2）P1口转弯灯实验；

（3）P3.3口输入，P1口输出实验；

（4）工业顺序控制实验；

（5）8255 A、B、C口输出方波实验；

（6）8255 PA口控制PB口；

（7）8255控制交通灯；

（8）简单I/O扩展实验；

（9）A/D0809转换实验；

（10）D/A0832转换实验；

（11）8279键盘显示实验；

（12）I2C储存卡读写实验；

（13）继电器控制实验；

（14）步进电机控制；

（15）8253方波实验；

（16）小直流电机调速实验；

（17）16*16 LED点阵显示实验；

（18）8250可编程异步通讯接口实验（自发自收）；

（19）8251可编程通讯接口实验（与PC机）；

（20）单片机RS232/485串行发送实验（双机通讯）；

（21）单片机RS232/485串行接收实验（双机通讯）；

（22）温度压力实验；

（23）DS18B20单总线温度测量实验

（24）PWM实验

（25）射极跟随器

（二）EDA/CPLD/FPGA实验系统模块实验：

（1）A/D 0809模数转换器实验；

（2）D/A 0832数模转换器实验；

（3）步进电机控制实验；

（4）16*16 LED点阵显示实验；

（5）电子时钟实验；

（6）数码管静态显示实验；

（7）4*4键盘扩展实验；

（8）128*64 LCD液晶显示实验；

（9）电子音乐演奏实验；

（10）RS232串口发送实验（SEND）；

（11）RS232串口接收实验（RECEIVE）；

（12）单片机总线接口实验；

（13）异步串口通讯（UART）

（三）微机原理实验项目

16位微机原理实验

1、数据传送实验　　　　　　　　　　　　2、数码转换实验

3、运算类程序实验　　　　　　　　　　　4、分支程序实验

5、循环程序实验　　　　　　　　　　　　 6、排序程序实验

7、子程序实验　　　　　　　　　　　　　8、显示程序实验

微机接口技术实验

1、8259 中断控制器实验 　　　　　　　　 2、8255 并行接口实验

　（1）单一中断源实验　　　　　　　　　　　（1）方式0 实验

　（2）优先级、嵌套中断实验　　　　　　　　（2）方式1 实验

　（3）级连方式实验

3、8253 定时/计数器实验 　　　　　　　　4、8237DMA传送实验

5、8251串行通讯接口实验

6、串行通讯应用实验

（1）双机通讯实验

（2）串口自发自收实验

7、A/D转换实验 　　　　　　　　　　　　 8、D/A转换实验

9、存贮器扩展实验　　　　　　　　　　　10、键盘与LED显示实验

11、继电器实验　　　　　　　　　　　　 12、竞赛抢答器实验

13、交通灯实验

微机控制应用实验

1．步进电机控制实验　　　　　　　　　　2．直流电机闭环调速实验

TRY-DE-1型  单片机·CPLD/FPGA开发综合实验装置

一、单片机·CPLD/FPGA开发综合实验装置产品概述

针对各高等院校须同时开设“单片机”和“CPLD/FPGA”教学的需求，本企业研发了TRY-DE-1型 单片机· CPLD/FPGA开发综合实验装置”。它集MCS-51单片机、CPLD/FPGA及综合等技术于一体，提供了优化的软件和硬件集成资源，适合“单片机原理及接口技术”、“CPLD/FPGA原理及其应用技术”教学大纲的要求，实验系统提供了丰富的硬件接口电路和功能模块，并提供各种接口电路的应用范例和测试程序以及详细的应用说明，帮助用户快速地掌握这些接口的应用方法，是各高等院校开展单片机、CPLD/FPGA教学、课程设计、电子设计竞赛及科研开发的理想设备。

二、单片机·CPLD/FPGA开发综合实验装置系统特点

1、MCS-51单片机系统

丰富的接口电路，这些单片机接口电路涵盖了MCU的各个应用领域，并能够提供用户

的应用和设计的方法。CPU芯片引脚引出，可以任意的连接自己的实际应用系统。配有专业的SY-3000型高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能。上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。

2、CPLD/FPGA系统，包含数字和模拟EDA系统

数字EDA系统配有Altera公司的EP1K30器件，具有30000门的FPGA芯片，可兼容多种电压内核芯片。也可配置Lattice公司的ISPLSI1032E器件，具有6000门的CPLD芯片。

模拟EDA系统配有Lattice公司的ispPAC系列器件，配套专用编程下载线和下载软件。

3、可选配C8051F020单片机模块，配备EC5仿真器。

4、可选配我公司产品DAQ数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。

三、单片机·CPLD/FPGA开发综合实验装置技术性能

1、输入电源：单相三线220V±10%  50HZ

2、工作环境：温度-10℃~+50℃  相对湿度<85%（25℃）  海拔<4000m

3、绝缘电阻：大于3MΩ

4、装机容量：小于0.5Kva

5、外形尺寸：135cm×60clm×140cm，以产品实物为准

四、单片机·CPLD/FPGA开发综合实验装置系统配置

1．控制器单元挂箱：挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下：

(1)    8155接口模块  (2)    8255接口模块  (3)    8279键盘显示接口模块 (4)    8253可编程定时器模块 (5)    MAX813硬件看门狗模块 (6)    I2C EEROM模块 (7)    8250模块 (8)    8251模块

(9)    AT24C02存储器模块 (10)PCF8563日历时钟模块 (11)单次脉冲模块 (12)93C46串行EEPROM模块 (13)红外线收发模块 (14)DS18B20数字温度传感器模块 (15)开关量输入模块 (16)关量输出模块

控制器单元挂箱支持CPU模块和译码模块：

模块名称	功能指标
51系列CPU模块	支持80C31、80C51，含32K SRAM、64K ROM组成数据总线、地址总线和控制总线
Cygnal51CPU模块(选配)	采用美国Cygnal公司的嵌入式单片机C8051F020芯片，含32K SRAM，组成数据总线、地址总线和控制总线
译码模块	采用LATTICE公司的ispLSI1016E完成整个系统的译码工作



2.信号转换单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和控制器单元挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
8位并行AD模块	由AD0809模数转换电路组成8路8位AD。
8位并行DA模块	由两只DA0832数模转换电路组成2路8位DA。
12位并行AD模块	由AD574模数转换电路组成12位AD。
12位并行DA模块	由TLV5613数模转换电路组成12位DA。
I/O 扩展模块	由两块74LS244芯片扩展成16路并行输入电路。 由两块74LS273芯片扩展成16路并行输出电路。 用74LS164芯片组成串转并输出电路。 用74LS165芯片组成并转串输入电路。
转换模块	用LM311实现V/F电路和F/V电路 用TLC549芯片组成串行AD转换电路。 用TLC5615芯片组成串行DA转换电路。



3．通信与打印机单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接，打印机装在挂箱的底板上。

挂箱支持的模块：

模块名称	功能指标
RS232/RS485/CAN总线通信模块	由MAX232芯片组成RS232通信电路，MAX485芯片组成RS485通信电路。 由SJA1000芯片和TJA1050芯片组成CAN总线电路。
USB通信模块	由1581芯片组成USB2.0通信模块
网络控制器模块	采用RTL8019AS芯片
微型打印机（选配件）	微型打印机



4．显示与键盘单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
静态显示模块	由74LS164芯片驱动
动态显示模块	采用8位8段LED数码管。
液晶显示模块	提供128*64点阵的液晶显示屏
CPLD模块	采用LATTICE公司1032芯片
4*4行列式键盘	公共键盘



5、对象挂箱(一) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
继电器模块	由两个5V继电器、2个12V继电器和2个24V继电器组成。
光耦隔离模块	由3个TLP521-4芯片组成12入12出。
LED显示模块	用16个LED灯组成逻辑电平测试电路
开关量模块	用16个按键组成高低电平输出电路



6、对象挂箱(二) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
IC卡读写模块	I2C总线实现IC卡的读写及识别
直流电机	带驱动小直流电机，测速部分由1个霍尔传感器组成
步进电机	采用四相步进电机，带驱动电路
交通灯模块	采用16个LED灯和四位数码管组成。
语音处理模块	采用1730专用语音芯片组成
PWM调制模块	由324运放芯片组成,用于小直流电机调速



7、 EDA 挂箱（一）（数字EDA系统CPLD/FPGA）

模块名称	功能指标
CPLD器件：Lattice1032E(默认)	Lattice公司6000门CPLD
FPGA器件：EP1K30（选配件）	Altera公司30000门FPGA
VGA接口	VGA接口，接显示器做彩条信号实验
PS/2键盘接口	PS/2键盘接口逻辑设计



8、 EDA 挂箱（二）（模拟EDA系统）

LATTICE ispPAC系列器件IspPAC10及相关外围、下载电路。



五、实验项目

1、MCS-51单片机实验项目：

软件部分实验：

1．清零程序田 3．拼字程序 5．数据排序实验  7．无符号双字节快速乘法子程序 9．多分支程序

2．拆字程序 4．数据区传送子程序 6．查找相同数据个数 8．多分支程序 10．电脑时钟实验

硬件部分实验：

1．P1口亮灯实 3．P3.3口输入，P1口输出实验 5．8255 A、B、C口输出方波实验 7．8255控制交通灯 9．并行ADC 0809转换实验 11．8279键盘显示实验 13.微型打印机实验 15.语音芯片ISD173控制实验（录音） 17.继电器控制实验 19.8253方波实验 21.16*16 LED点阵显示实验 23.8250可编程异步通讯接口实验 25.单片机RS232/485串行发送实验 27.DS18B20单总线温度测量实验 29.串行A/D TLC549转换实验 31.PCF8563  I²C日历时钟实验 33.PWM脉宽调制实验 35.74LS165并串转换 37.AT24C02  I2C总线存储器读写实验 39.电子音乐演奏实验 41.以太网TCP/IP协议接口实验 43.LM331 F/V转换实验 45.AD574 12位并行模数转换实验 47.4*4行列式键盘实验 49.8位动态显示器实验 51.模拟十字路口交通灯实验

2．P1口转弯灯实验 4．工业顺序控制实验 6．8255 PA口控制PB口 8．简单I/O扩展实验 10．并行DAC 0832转换实验 *12.通用打印机实验 14.I2C储存卡读写实验 16.语音芯片ISD1730控制实验（放音） 18.步进电机控制 20.小直流电机调速实验 22.128*64 LCD液晶显示实验 24.8251可编程通讯接口实验 26.单片机RS232/485串行接收实验 28.红外线遥控收发实验 30.串行10位D/A TLC5615转换实验 32.MAX813看门狗实验 34.74LS164串并转换 36.LM331 V/F转换实验 38.串行存储芯片93C46读写实验 40.CAN总线通讯接口实验 42.USB2.0通讯接口实验 44.LM331 V/F转换实验 46.TLV5613 12位并行数模转换实验 48.8位静态显示器实验 50.光耦隔离模块实验

2．CPLD/FPGA模块实验

基本实验：

1、七人表决器 3、BCD码加法器 5、格雷码变换器 7、设计74LS160功能模块计数器 9、可控脉冲发生器 11、语字母显示实验 13、序列检测器 15、正负脉冲数控调制发生器

2、四位加法器 4、格雷码变换器 6、触发器(D,JK) 8、多模加减计数器 10、简易数码锁 12、八位乘法器 14、可变模16位加法计数器 16、秒表设计实验

模块实验：

17、A/D 0809模数转换器实验 19、（19）步进电机控制实验 21、16*16 LED点阵显示实验 23、4*4键盘扩展实验 25、电子音乐演奏实验 27、RS232串口接收实验（RECEIVE） 29、异步串口通讯（UART） 31、波形发生器实验

18、D/A 0832数模转换器实验 20、小直流电机转速控制 22、VGA接口彩条信号实验 24、128*64 LCD液晶显示实验 26、RS232串口发送实验（SEND） 28、PS/2键盘接口逻辑设计 30、串行A/D转换实验TLC549 32、存储器读写实验



模拟EDA实验：

33、IspPAC10增益的设定与调整 35、IspPAC10二阶滤波器的实现 37、IspPAC10在Single-Ended中的应用

34、IspPAC10增益的放大与衰减 36、IspPAC10电桥测量实验 38、IspPAC10实现温度监测
