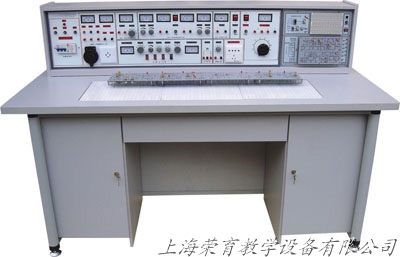

TRY-18G通用电工电子高频电路实验室成套设备

TRY-18G型通用电工、电子、高频电路实验室成套设备构成与配备（以二十四座为例）
1、实验桌：12张学生实验桌，一桌二座，尺寸：160×70×78cm。实验桌中央设置通用九孔电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明、直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张实验桌配有一粒胶皮板，保护通用底板与桌面(如需要在桌上放置电动机、焊接等)。实验桌下部是元件储存柜，放置实验元器件。
2、示教控制台：分别控制12台学生台的电源。通用电路板演示屏立在实验台上，尺寸为160×70cm。用于讲解、演示。
3、实验台：共13台，学生实验桌及示教控制台上各配备1台。
4、高频电路实验系统13套：该系统含有相配套的电源、信号源、电路实验区、电路开发区。主体采用独特的两面板工艺，正面贴模，印有原理图及符号，反面为印刷导线并焊接相应元器件，基本实验电路做成单元盒式，相互独立，提高抗干扰性，盒体透明直观，为了便于存放、移动，该系统做成箱式，使用方便。
5、器材配备：13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，156只交直流电表，13只万用表， 13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成电路、集成座、可控硅、逻辑电平开关及逻辑电平指示、传感器等元件盒(元件已装在元件盒内)。
6、用户自备器材：示波器（20MHZ以上，型号不限），功率表，滑线变阻器，高频毫伏表（20MHZ以上），扫频仪（50MHZ以上），高频函数发生器（15MHZ以上），频率计（100MHZ以上）。
●实验项目:
(一)通用电工实验项目:TRY-21A型通用电工实验室设备
(二)通用电子实验项目:TRY-21B型通用电子实验室设备
(三)高频电路部分：
1．调谐放大电路 7．幅度调制电路
2．通频带扩展电路 8．幅度解调电路
3．LC振荡电路 9．分立元件组成的频率调制与解调电路
4．石英晶体振荡器电路 10．集成电路组成的频率调制器
5．谐振功率放大电路 11．集成电路组成的压控振荡器及锁相环电路
6．丙类高频功率放大电路 12．波形变换电路
