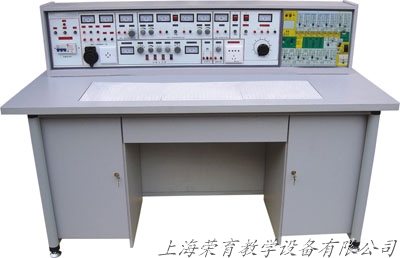

TRY-18F通用电工电子自动控制原理实验室成套设备

TRY-18F型通用电工 电子 自动控制原理 实验室设备
结构与配备（以二十四座为例）
    （一）实验桌：12台学生实验桌，一桌两座，实验桌外形尺寸：160×70×78cm。实验桌中央配置通用电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明、直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张实验桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。实验桌下部是元件储存柜，放置实验元器件。    （二）示教台桌：1台示教桌，分别控制12台学生实验台的电源。通用电路板演示屏立在实验台上，演示屏尺寸为160×70cm。用于讲解、演示。
    （三）实验台：13台，学生实验台桌及示教台桌上各配1台。
    （四） 自动控制原理实验系统13套：该系统配合学校开设自动化类专业的"自动控制理论"，"过程控制"，"自动控制系统"，"化工自动化"，"计算机控制"等课程而设计的小型电子实验模拟教学验装置，使用简单、方便，参数选择范围大，可灵活地对控制系统进行电子模拟。
    （五）器材配备：
      13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，156只交直流电表，13只万用表，13套剥线钳、螺丝刀等工具，13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成电路、集成座、可控硅、逻辑电平开关及逻辑电平指示、传感器件等元件盒（元件已装在元件盒内）。
（六） 用户自备器材：长余辉示波器，晶体管毫伏表，功率表，滑线变阻器。
●实验项目:
(一)通用电工实验项目:TRY-21A型通用电工实验室设备
(二)通用电子实验项目:TRY-21B型通用电子实验室设备
(三)自动控制原理实验系统部分：
1、典型线性环节的模拟
2、二阶系统的阶跃响应
3、二阶系统的频率响应
4、线性系统稳定性的研究
5、控制系统的校正
 6、典型非线性特性
7、非线性控制系统特性分析
