TRYS-802CMA型 数控铣床综合技能实训智能考核系统（网络型）

TRYS-802CMA型 数控铣床综合技能实训智能考核系统（网络型）

-   数控铣床综合技能实训智能考核系统 产品特点

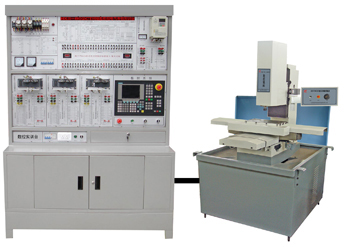

1.由数控铣床实训台和数控铣床实物组成，不仅可作为数控铣床电气故障的维修实训设备，也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能；

2.学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；

3.完全采用工业化的器件，将一台数控铣床的电控系统的每一环节在实训台上进行分解展示；

4.模块化结构设计，并设计有强电柜，便于实现数控铣床各个环节的实训教学；

5.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障，具有数控铣床的故障维修考核功能。





二、 TRYS-802CMA型 数控铣床综合技能实训智能考核系统  技术性能

1.输入电源：三相四线380V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜4kVA

4.外形尺寸：137cm×60cm×189cm

三、实训装置的基本配置及功能

1.控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；

2.电源部分：采用三相四线380V交流电源供电，漏电保护器控制总电源；

3.数控系统单元：采用西门子（SINUMERIK 802C base line）数控系统；

4.驱动模块：X/Y/Z进给轴均采用伺服电机驱动；

5.主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。

四、 TRYS-802CMA型 数控铣床综合技能实训智能考核系统 TRY-VM160型数控铣床技术参数

■工作台面积：           280×160mm

■三向行程（X/Y/Z）：250×160×180mm

■定位精度：             ±0.05 mm

■T形槽数及宽度：     3×8mm

■刀柄形式：             弹簧夹头ER16

■主轴电机功率：      0.55kw

■主轴转速：             100～3500rpm

■外形尺寸：             93cm×88cm×160cm

■机床重量：              350Kg

五、 TRYS-802CMA型 数控铣床综合技能实训智能考核系统 实训项目

1. 数控铣床电气系统的设计

2. 数控系统的初始化

3. 数控系统的参数设置

4. 输入输出信号的使用

5. 机床参考点的设置

6. 进给驱动单元的调试与应用

7. 主轴变频器的调试与应用

8. 数控系统的通讯

9. PLC编程及应用

10.数控铣床故障诊断与维修
11.数控铣床编程操作与加工
