TRYS-802CTA型 数控综合技能实训智能考核系统（网络型）

TRYS-802CTA型 数控综合技能实训智能考核系统（网络型）

一、  数控综合技能实训智能考核系统 特  点：

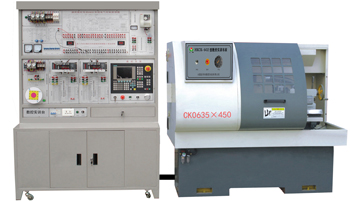

1. TRYS－802CTA型 数控综合技能实训智能考核系统（网络型）由数控车床实训台和加工型数控车床实物组成，不仅可作为数控车床电气故障的维修实训设备，也可作为数控车床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床编程与加工操作等多项功能。

2. 学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实验操作。

3. 完全采用工业化的器件，开放式结构，将一台数控车床的电控系统在实训台上进行分解展示；模块化结构设计，并设计有电气柜，便于实现数控车床各个环节的实训教学。

4. 设计有专门的故障设置区和排故操作单元，可设置数控车床的典型的电气故障。具有数控车床的故障维修考核功能。

5. 加工型数控车床，可对钢材、铁、铜等材料进行实际车削加工。





二、 数控综合技能实训智能考核系统  技术性能：

1.  输入电源：三相四线380V±10%  50Hz

2.  装置容量：＜4kVA

3.  实训台外形尺寸：137cm×60cm×189cm，

三、数控综合技能实训智能考核系统  配置及功能：

1. 控制屏采用铁质双层亚光密纹喷塑结构。

2. 电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源。

3. 采用西门子（SINUMERIK 802C base line）数控系统；。

4. X/Z进给轴均采用交流伺服电机驱动。

5. 主轴电机由变频器进行无级调速。

6. 电气柜参照实际机床厂的生产模式进行设计，装有保险丝、空气开关、继电器、交流接触器等低压电气元件。

四、数控综合技能实训智能考核系统  HKCK0635型数控车床技术参数

●床身最大回转直径：350mm

●三爪卡盘：160 mm

●主轴孔径：36 mm

●电动刀架：四工位

●主轴电机功率：750W

●主轴最高转速：2000rpm

●外形尺寸：1400×1000×1500 mm

五、数控综合技能实训智能考核系统  部分实训项目：

1. 数控车床电气系统的设计

2. 数控系统的参数设置与调整

3. 输入输出接口实训

4. 机床参考点的调试

5. 伺服电机驱动单元的调试与应用

6. 变频器的调试、参数设置与应用

7. 电动刀架控制实训

8. 数控系统的通讯

9. 数控车床故障诊断与维修

10.数控系统的操作与编程

11.数控车床加工实训
