TRY-CMT01型冷冲模具实验实训台

TRY-CMT01型冷冲模具实验实训台

品牌：上海荣育咨询电话：021-63811399 53550259

　 TRY-CMT01型冷冲模具实验实训台为满足模具专业加强实践教学而开发设计的新型实验实训设备。通过实验实训让学生对冷冲模材形变规律、常见冷冲模具的基本结构，装配方式及冷冲作业有一定的感性认识和实训体验，提高模具设计、制造与应用的能力。

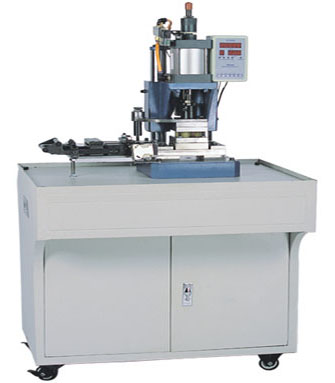

TRY-CMT01型冷冲模具实验实训台

　　一、实训项目
　　利用本实验实训设备可以完成以下实验实训项目：
　　1、冲制工作变形规律的认知实验
　　2、冷冲模基本类型的认知实验
　　3、冷冲模具结构分析与拆装实训
　　4、冷冲模调模实训
　　5、冷冲作业实训
　　6、冷冲零件成品质量分析
　　二、性能特点
　　1、实验实训台成套配置成形类气液压冲床和冲裁类气动冲床；
　　2、实验实训台可配置各类模具，即冲孔模、下料模、折变模、拉伸模、冲孔落料复合模、下料拉伸复合模和冲孔落料折弯连续模；（根据客户要求选配）
　　3、实验实训台进行了人机工学设计，控制部分采用红外线保护装置，确保冷冲作业安全、方便。
　　4、采用微电脑控制系统，可选择手工、半自动、全自动操作。
　　5、采用空气自动送料机对加工材料进行自动送料。
　　三、主要技术参数
　　CMT-A：公称压力5kg—增压200kg
　　气缸行程：50～100mm
　　可调行程：30～50mm
　　气压：0.4～0.7MPa
　　间隔时间：0.2s
　　电压：220V
　　工作台面：260×260mm
　　重量：45kg
　　CMT-B：公称压力50kg—增压5000kg
　　增压缸缸径：80mm
　　总行程：50-100mm
　　增压行程：5～20mm
　　使用气压：0.4MPa～0.7MPa
　　间隔时间：0.5s
　　工作台面：430×300mm
　　重量：200kg
　　配套模具参数：
　　外形尺寸：100×100×60mm重量：3kg
　　外形尺寸：180×100×60mm重量：5kg
　　四、标准配置（两台一套）
　　1、TRY-CMT01型冷冲模具操作台：1台
　　2、TRY-CMT02型冷冲模具操作台：1台
　　3、空气压缩机：排量：0.8MPa1台
　　4、自动送料机构：1套
　　5、实训模具：1）冲孔模2）下料模3）拆弯模4）拉伸模5）冲孔落料模6）落料拉伸模7）连续模各1套
