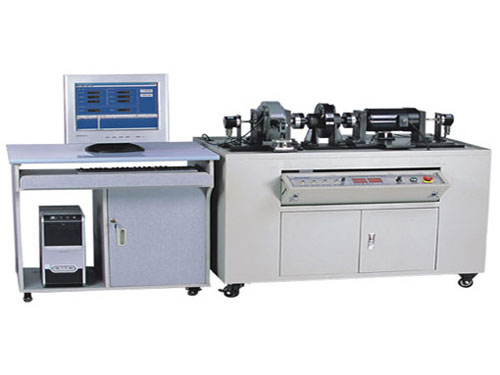

TRY-CCT01型 齿轮传动测试分析实验台

TRY-CCT01型 齿轮传动测试分析实验台

品牌：上海荣育咨询电话：021-63811399 53550259

一、实验台的功用
　　TRY-CCT01型齿轮传动测试分析实验台应用于齿轮传动测试与分析，使学生在实验过程中了解关于传动结构尺寸、重量、功率、速度、传动比、寿命、可靠性相互之间的关系，并作全面的分析，使学生能准确的把握齿轮传动在不同的工作情况下类型的选择、设计，以便将来在实际工作中深入掌握齿轮传动的特点，是大专院校理想的机械教学设备。

二、实验内容
　　1、测试齿轮传动输入、输出转速、扭矩；
　　2、不同转速、负载的传动效率。
三、性能规格
　　1、机械实验台采用独立的平台结构；
　　2、原动件、被试件以及负载为独立的模块结构，根据实验要求，可自行拼结，组装；
　　3、原动件与负载配有安装导轨，可根据不同被试件的尺寸作安装调整
　　4、机械教学实训装置实验台操作面底板采用内置翻盖结构，美观实用，安全可靠。
　　5、技术参数：
　　电机功率：600W，电压：220V
　　磁粉制动器：额定转矩：50Nm
　　角位移传感器：输出电压：0～5V，脉冲数：1000P
　　测力传感器：量程：20Kg
　　外形尺寸：1100×720×1000mm
四、提供技术文件
　　1、《齿轮传动测试分析实验台使用说明书》
　　2、《齿轮传动测试分析实验台指导书》
