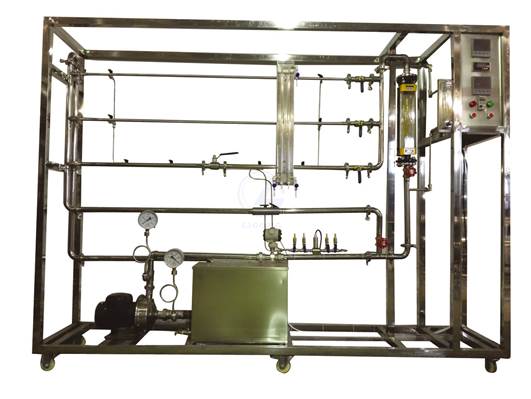

TRYH-LD01型 化工流动过程综合实验装置

TRYH-LD01型 化工流动过程综合实验装置

TRYH-LD01型 化工流动过程综合实验装置  装置特点
 1、化工流动过程综合实验装置是离心泵性能和流体阻力测定装置合二为一，设备安装在一个钢质的可移动框架平台之中，总体布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
 2、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
 3、化工流动过程综合实验装置管路取压采用工业标准均压环方式，取压稳定、准确；采用高压用差压传感器和低压用工业标准倒U型压差计，工艺美观，操作方便。
 4、电动机功率采用单相交流功率测量仪表测得。与智能仪表相连实现电动机功率的自动测量，这种方法数据准确，可让学生掌握电动机有效功率的实际测量方法。
 5、化工流动过程综合实验装置电机转速采用转速传感器进行测量，数字仪表转换后显示。
 6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
 7、装置设计可360度观察，实现全方位教学与实验。

二、

TRYH-LD01型 化工流动过程综合实验装置   装置功能
1. 学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2. 掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。
3. 学习压差传感器测量压差，流量计测量流量的方法。
4. 学习合理选择坐标系的方法，掌握对数坐标系的使用方法。
5. 熟悉离心泵的结构与操作方法，了解常用的测压仪表。
6. 掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解。
7. 掌握流量计的标定方法。
8. 了解文丘里流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。
三、

TRYH-LD01型 化工流动过程综合实验装置   技术参数
（一）流体阻力：
1、光滑管：雷诺数：500~30000，液体流量：10~1000 L/h，压差范围：10~100KPa。常温、常压操作。
2、粗糙管：雷诺数：500~30000，液体流量：10~1000L/h，压差范围：20~150KPa。常温、常压操作。
3、阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，压差范围：10~200KPa。常温、常压操作。
（二）流量及性能测定：
1、文丘里流量计流量：0.2~10m3/h，压差范围：10~200KPa。
2、涡轮流量计流量：0.5~8.0m3/h。
（三）离心泵特性、管路性能：
1、液体流量：0～7.2m3/h，离心泵出口压力：0-0.2MPa，离心泵的扬程(H)：0-20m，
2、离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。
3、液体温度：常温。
四、

TRYH-LD01型 化工流动过程综合实验装置   公用设施要求
1、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
2、电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3、实验物料：清洁自来水，外配设备：无。
五、

TRYH-LD01型 化工流动过程综合实验装置   主要配置
1、304不锈钢光滑管：管内径d—10mm，管长L—1500mm。
2、304不锈钢粗糙管：管内径d—12mm， 管长L—1500mm，内装不锈钢螺旋丝。
3、304不锈钢局部管：管内径d—20mm， 管长L—1500mm，上有不锈钢阀门一个。
4、LZB-25水转子流量计：流量范围 100～1000 L/h 。
5、LZB-10水转子流量计：流量范围10～100 L/h 。
6、DN20涡轮流量计：流量范围0.5～8.0 m3/h，4-20mA远传输出，流量检测机构。
7、光电传感器：数显，测量范围0~2999rpm，精度1rpm，转速检测机构。
8、压差传感器：量程0～200KPa，4-20mA远传输出，压差检测机构。
9、文丘里流量计：文丘里喉径：Φ14mm。
10、单相矢量变频器，规格：（0-50）Hz。
11、功率变送器、智能功率数字显示仪。
12、玻璃倒U型压差计，0—600H2O。
13、指针示压力表：表盘直径Φ100mm  测量范围0-0.4MPa  精度1.5级。
14、指针示真空表：表盘直径Φ100mm  测量范围-0.1-0MPa  精度1.5级。
15、宇电AI501温度数字显示仪。
16、宇电AI501流量数字显示仪。
17、宇电AI501压差数字显示仪。
18、不锈钢离心泵：功率750W，最大流量：7.2m3/h。
19、水箱：304不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
20、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。
21、阀门：采用304不锈钢阀和优质铜阀。
22、电器：接触器、开关、漏电保护空气开关。
23、304不锈钢仪表柜：测控、电器设备在实验架上。
24、304不锈钢材质框架2300*550*1800mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成
1、TRYH-LD01型化工流动过程综合实验装置

2、TRYH-LD01A型 数字型化工流动过程综合实验装置

七、TRYH-LD01A数字型增加的功能
1. 实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
2.模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压力、压差、功率、转速等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
3.压力传感器：测量范围0-0.6MPa，精度0.5级。
4.负压传感器：测量范围-0.1-0MPa，精度0.5级。
5.宇电AI708H（带485接口）数显转速检测仪。
6.宇电AI601（带485接口）智能功率数字显示仪。
7.宇电AI501（带485接口）温度数字显示仪。
8.宇电AI702M（带485接口）压力数字显示仪。
9.宇电AI501（带485接口）流量数字显示仪。
10宇电AI702M（带485接口）压差数字显示仪。
