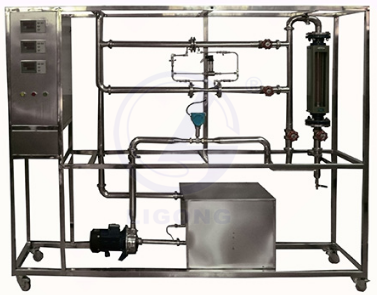

TRY-TFLJ01型 流量计性能测定实验装置

TRY-TFLJ01型 流量计性能测定实验装置

一、 TRY-TFLJ01型 流量计性能测定实验装置   装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。
6、实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。
7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察，实现全方位教学与实验。

二、

TRY-TFLJ01型 流量计性能测定实验装置  装置功能
1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和
2、掌握流量计的标定方法。
3、了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律，流量系数 C 的确定方法。
4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。
5、测定节流式流量计（孔板、文丘里）的流量标定曲线。
6、测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。
7、测定转子流量计的流量标定曲线。
三、

TRY-TFLJ01型 流量计性能测定实验装置  技术参数
1、孔板流量计流量：0.2~10m3/h，压差范围：10~100KPa
2、文丘里流量计流量：0.2~10m3/h，压差范围：10~150KPa
3、转子流量计流量：0.4~4m3/h。
4、涡轮流量计流量：0.1~10m3/h。
5、温度：常温。
四、

TRY-TFLJ01型 流量计性能测定实验装置   公用设施要求
1、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
2、电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3、实验物料：清洁自来水，外配设备：无。
五、

TRY-TFLJ01型 流量计性能测定实验装置   主要配置
1、LZB-40 水转子流量计：流量范围 400～4000 L/h。
2、孔板流量计流量： 0.2~10m3/h，孔板流量计：孔板喉径：Φ20mm。
3、文丘里流量计流量：0.2~10m3/h，文丘里流量计：文丘里喉径：Φ14mm。
4、DN20涡轮流量计：流量范围0.5～8.0 m3/h，4-20mA远传输出，流量检测机构 。
5、压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。
6、宇电AI501 流量数字显示仪。
7、宇电AI501 温度数字显示仪。
8、宇电AI501 压差数字显示仪。
9、不锈钢离心泵：功率 550W，最大流量 5.2m3/h。
10、水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
11、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。
12、阀门：采用304不锈钢阀和优质铜阀。
13、电器：接触器、开关、漏电保护空气开关。
14、304不锈钢仪表柜：测控、电器设备在实验架上。
15、304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成
