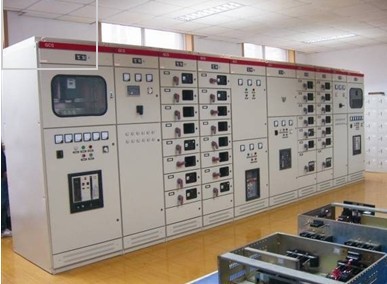

RYDLX-16 高低压供配电技术成套实训装置
RYDLX-16 高低压供配电技术成套实训装置（GCK）
高低压供配电综合实验实训系统包括10/0.4kV变配电系统。通过在高低压供电实训装置上的实训和实习，使学生了解和掌握电力供电系统的基础知识，熟悉高、低压供电各个环节及一、二次电气设备的基本结构、工作原理和功能，能正确分析中小型工厂变配电系统一、二次接线图，掌握电力负荷及短路电流计算的初步能力，并能看懂电气安装图，掌握车间变配电所、配电线路的设计方法及基本内容，具有安全用电、节约用电的基本知识，培养学生解决供电系统问题的能力，提高学生动手能力和实践能力，为毕业设计和以后的工作打下较好的基础。
通过低压成套开关设备的实训，学生能具备正确设计、安装、检查、使用供电系统的综合能力；掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点；掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。
一．供配电综合实训系统构成
系统为成套结构，与真实供电系统的要求相一致，学员通过训练不仅能掌握单台设备的设计安装与调试，还可通过整套系统的调试对供电系统形成一个完整的概念。
产品的设计符合下列标准：
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备和控制设备
JB/T9661-1999 低压抽出式成套开关设备等表准
三、柜内设备清单表
|
高压部分 | |||||||||||||||
|
一 |
1#电源主开关进线柜 |
|
台 |
1 |
|||||||||||
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|||||||||||
|
1 |
高压隔离开关 |
|
台 |
1 |
|||||||||||
|
2 |
高压电流互感器 |
LZZBJ9-12-200/5 |
台 |
3 |
|||||||||||
|
3 |
氧化锌避雷器 |
HY5WZ-17/45 |
只 |
3 |
|||||||||||
|
4 |
带电显示装置 |
DXN-10/T |
组 |
1 |
|||||||||||
|
5 |
穿墙套管 |
|
套 |
3 |
|||||||||||
|
6 |
绝缘支柱 |
|
只 |
3 |
|||||||||||
|
7 |
柜体 |
XGN2650*1100 *1200 mm |
台 |
1 |
|||||||||||
|
低压部分 | |||||||||||||||
|
明细表 |
|||||||||||||||
|
一 |
低压进线柜 |
GGD-2200*800*800 |
台 |
1 |
|||||||||||
|
序号 |
名称 |
型号规格 |
单位 |
数量 |
|||||||||||
|
1 |
隔离开关 |
HD13BX/-600/31 |
台 |
1 |
|
||||||||||
|
2 |
万能式断路器 |
DW15-630/3热电磁式电动 |
台 |
1 |
|
||||||||||
|
3 |
电流电压表 |
42L6-A.V |
只 |
4 |
|
||||||||||
|
4 |
电流互感器 |
BH-400/5 |
只 |
4 |
|
||||||||||
|
5 |
熔断器 |
RT18-32A |
套 |
3 |
|
||||||||||
|
6 |
浪涌保护器 |
100/4P |
只 |
1 |
|
||||||||||
|
7 |
万能转换开关 |
LW5-16D/YH3/3 |
台 |
1 |
|
||||||||||
|
8 |
柜体 |
GGD-2200*800*800 |
台 |
1 |
|
||||||||||
|
|
|||||||||||||||
|
二 |
低压计量柜 |
GCK-2200*800*800 |
台 |
1 |
|||||||||||
|
序号 |
名称 |
型号规格 |
单位 |
数量 |
|||||||||||
|
1 |
隔离开关 |
HD13BX/-600/31 |
台 |
1 |
|
||||||||||
|
2 |
智能断路器 |
DW45-630/3 垂直固定式 |
台 |
1 |
|||||||||||
|
3 |
智能数显多功能表 |
|
只 |
1 |
|||||||||||
|
4 |
电流互感器 |
BH-400/5 |
只 |
4 |
|
||||||||||
|
5 |
熔断器 |
RT18-32A |
套 |
3 |
|
||||||||||
|
6 |
浪涌保护器 |
40KA/4P |
只 |
1 |
|
||||||||||
|
7 |
柜体 |
GCK-2200*800*800 |
台 |
1 |
|
||||||||||
|
|
|
|
|
|
|
||||||||||
|
三 |
固定抽屉式出线柜 |
GCK-2200*800*800 |
台 |
1 |
|||||||||||
|
序号 |
名称 |
型号规格 |
单位 |
数量 |
|||||||||||
|
1 |
电流互感器 |
BH-A |
只 |
3 |
|
||||||||||
|
2 |
智能数显编程电流表 |
|
只 |
3 |
|
||||||||||
|
3 |
塑壳断路器 |
NM1-400400/A/3300 |
台 |
2 |
|
||||||||||
|
4 |
塑壳断路器 |
NM1-225/225A/3300 |
台 |
1 |
|
||||||||||
|
5 |
塑壳断路器 |
NM1-100/100A/3300 |
台 |
2 |
电动式 |
||||||||||
|
6 |
柜外操作机构 |
CM1 型 |
套 |
3 |
|
||||||||||
|
7 |
板后接线装置 |
CM1 型 |
套 |
3 |
|
||||||||||
|
8 |
柜体 |
GCK-2200*1000*800 |
台 |
1 |
|
||||||||||
|
|
|||||||||||||||
|
四 |
固定抽屉式电容柜 |
GCK-2200*800*800 |
台 |
1 |
|||||||||||
|
序号 |
名称 |
型号规格 |
单位 |
数量 |
|||||||||||
|
1 |
熔断式隔离开关 |
QSA-200A/3P |
台 |
1 |
|
||||||||||
|
2 |
信号灯 |
AD11-22 |
只 |
6 |
|
||||||||||
|
3 |
电容切换接触器 |
CJ19-65/ |
台 |
1 |
|
||||||||||
|
4 |
电容切换接触器 |
CJ19-40/ |
台 |
1 |
|
||||||||||
|
5 |
电容切换接触器 |
CJ19-32/ |
台 |
2 |
|
||||||||||
|
6 |
电容切换接触器 |
CJ19-25/ |
台 |
2 |
|
||||||||||
|
7 |
热继电器 |
JR36-63/3 |
只 |
4 |
|
||||||||||
|
8 |
热继电器 |
JR36-20/3 |
只 |
2 |
|
||||||||||
|
9 |
低压电力补偿电容 |
BSMJ-30KVar/0.45 |
台 |
1 |
|
||||||||||
|
10 |
低压电力补偿电容 |
BSMJ-20KVar/0.45 |
台 |
1 |
|
||||||||||
|
11 |
低压电力补偿电容 |
BSMJ-15KVar/0.45 |
台 |
2 |
|
||||||||||
|
12 |
低压电力补偿电容 |
BSMJ-12KVar/0.45 |
台 |
2 |
|
||||||||||
|
13 |
电流互感器 |
BH-200/5 |
只 |
3 |
|
||||||||||
|
14 |
智能数显编程三相电流表 |
|
只 |
1 |
|
||||||||||
|
15 |
智能数显编程三相电压表 |
|
只 |
1 |
|
||||||||||
|
16 |
电容补偿器 |
6回路/220V |
台 |
1 |
|
||||||||||
|
17 |
氧化锌避雷器 |
|
只 |
3 |
|
||||||||||
|
18 |
柜体 |
GCK-2200*800*800 |
台 |
1 |
|
||||||||||
|
|
|||||||||||||||
|
五 |
低压负载柜 |
||||||||||||||
|
1：单相220V电机功率15KW以下单相220V的电动机 单启动 （CJT1型的交流接触器）与三相电动机 |
|||||||||||||||
