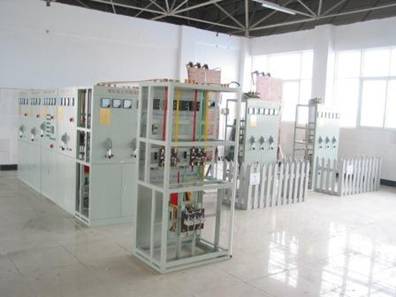

RYDLX-15型 高电压供配电技术成套实训设备

RYDLX-15型 高电压供配电技术成套实训设备

（1） 高电压供配电技术成套实训设备 主要技术参数要求
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；

⑥、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm

（2）结构特征要求
①、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关、联络开关（多回路供电时）及GCK柜的抽屉都具有两个位置：接通位置及断开位置。

供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。

（3）设备的功能特点和实训项目要求

Ａ、 高电压供配电技术成套实训设备 功能特点要求

柜体安装方式为整体安装方式。进出线方式为上（下）进出线。

低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
