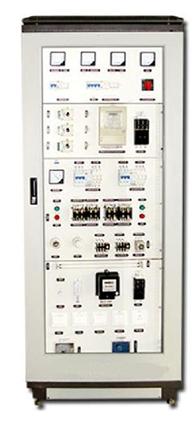

TRYGDX-GDP2低压供配电技术成套实训设备

TRYGDX-GDP2低压供配电技术成套实训设备

TRYGDX-GDP2低压供配电技术成套实训设备的低压电气回路应用范围广泛，运行中发生故障的概率很大，发生故障的原因很多，但故障现象往往都是通过用电终端设备异常运行状态表现出来，低压配网中常见的典型照明回路和动力回路一般都是由电能计量设备、电气控制设备、安全保护设备、照明器具（动力设备）以及构成回路所需的导体等连接而成，但动力回路中对于动力设备的控制则根据设备容量等诸多因素选择不同的控制方式。因此，电气回路的复杂程度会因控制方式的不同而出现很大的变化，根据《农网配电营业工》国家职业标准和《国家电网公司农电工培训大纲》中相关技能要求，低压配电故障排除实训考核系统选择了白炽灯双联控制电路、节能灯单极控制电路、日光灯单极控制电路、三相电动机直接启动电路、三相电动机Y/△变换启动电路、自动投切电容器进行无功补偿等常用电路作为实训考核的典型电气回路应用当前先进的电子网络技术而开发的集培训学习、理论验证、实操能力、考核鉴定于一体的多功能实训设备，装置具有模拟现场功能强，故障设置方便，柜体结构简洁，可靠性好等特点，能满足电工考核鉴定中的电力拖动控制与照明电路的实训项目需要，同时也可应用于农村供电所和配电抢修中心工作人员日常技术训练低压供配电技术成套实训设备

主要功能与特点

1、元件布局合理

装置上部模拟电业局配电柜上的监视仪表等器件的排列方式排列，并且装置上部与用户电路明显分开，中部模拟三相用户的电能计量电路、电机启动自锁和Y-△启动转换电路的器件排列方式排列，下部模拟单相用户的计量电路、各种单相照明电路和单相供电电路的器件排列方式排列。且每个元器件的触头都用接线端子引出，有利于排故时回路参数的测量和故障排除，面板示意图明确、直观，接线清晰整洁，学员只需在接线端子上测量操作，延长了电器元件使用寿命。

2、计时功能

设备装有定时器，考核时可设定时间，在规定的时间内要求学员完成实训项目，具有设定实训时间定时报警、提前提醒后切断电源的功能；

3、安全保护功能

设备模拟三相四线中性点直接接地的低压电网供电系统，采用TN-C的保护方式，即系统内部采用接零保护，且中性线和保护线合一的方式，配合漏电保护器(I△n≤300mA，延时型：0.13S≤动作时间≤0.5S；T△n≤30 mA，瞬动型：动作时间≤0.1S)，仿真实现安全保护。

4、当误操作造成短路时，则由漏电保护器，总空气开关和保险管等予处理，让训练走进实际。

5、设备装有电压型漏电保护板，防止机壳带电（时刻检测机壳和零线之间的电压，大于5V将切断电源并报警）。

6、装有电流型过载保护板（6A保护，可根据需要调节保护值）。

7、装有报警切断电源锁定电路，确保操作者的人身安全，同时也保证了设备的安全。

8、装有电动机综合保护器，保护电动机不能在断相过载的情况下运行。

9、具有手动和自动控制功能

手动控制功能由老师或考官通过PC软件设置故障，直接点击原理图中的相对应的故障点进行设置，简单快捷、清楚明了，具有人工智能的特点。

10、一台计算机可以联机控制多台程控考核设备，方便老师在考核时统一进行故障设置，统一考试计时，保证考核的公正时。

11、实验项目齐全

整个装置配有日光灯、白炽灯、节能灯、单联开关、双联开关、插座、延时型和瞬动型漏电断路器、熔断器、电流互感器、普通型和电容功换型接触器、单三相负荷开关、时间继电器、热过载继电器、按纽、三相异步电动机、信号灯、转换开关、单三相电能表、电培训班表、电流表、无功功率裣控制器等器件，可以实现照明电路、动力电路中的常见故障现象等数十种模拟仿真，如，交流电动机自锁控制实验，交流电动机的Y-△降压启动实验，电动机缺相的实验，电动机保护器的实验，三机电能表故障实验，漏电保护器的实验，无功功率补偿控制器的实验，楼梯照明灯的实验，电感式日光灯和实验，单相电能表的故障实验等。

实训考核方式的实现

随机设置的方式：根据学员知识水平和技能考核等级，采取在低压照明回路或动力回路中随机设置故障点，同时也可在多个回路中组合设置故障，让学员根据故障现象查找故障原因，然后排除故障。预设题库的方式：根据国家相关职业考核标准，以及初、中、高级相关考核内容，预先编制实训考核题库，在学员实训或考核时统一批量设置故障。

二、系统实际应用中可以采取两种方式组建

1、单机应用方式

可以根据实训学员的知识水平，在单台装置上设置复杂程序不同、故障现象迥异的故障点，同时根据参训人数采取单人或多人配合的方式进行故障查找和排除训练。

2、组网运行方式

可以根据实训场地的大小和实训人数的多少，在同一间实训室内采取组网的方式统一安排实训，组网装置的数量按照装置考核软件中的设置方案安排，在实际训练中通过后台计算机统一设置故障，可要求学员在规定的时间内完成故障原因的查找和排除，此种方式便于实训考核的安排，并保证考核的公正性。

系统应用：

低压配电故障排除训练。

以低压配电考核装置作为训练装置，在学员脱产学习时或平时工余时间，参照正常工作中电力客户故障报修时最常见的故障现象进行模拟，让学员或工作人员根据故障现象进行查找并排除，从而有利于在实际工作中提高类似故障排除质量和速度，促进优质服务水平的提升。

、农网配电营业工技能考核和竞赛。

根据考核和竞赛的实际情况，采取将低压配电故障排除装置组网的方式，统一设置故障种类、统一反映故障现象，让学员在规定的时间内进行故障查找和排除，减轻考官在考前进行故障预设置的工作量，方便考官统一掌握考核尺度，公正反映学员技能水平。

主要技术指标

输入电源：三相四线 380V±10% 50Hz
