新能源汽车ABS系统实训台

新能源汽车ABS系统实训台

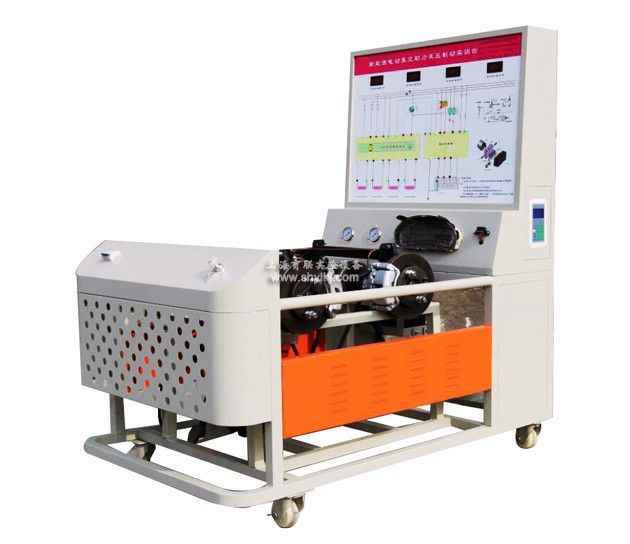

一、新能源汽车ABS系统实训台产品简介

新能源汽车ABS制动系统实训台 一.产品简介 选用翻新北汽EV150原装纯电动轿车电动真空助力液压制动系统;真实地展示纯电动轿车电动真空助力液压制动系统核心零部件...新能源设备采用新能源汽车ABS与真空助力系统总成, ,可实现ABS与真空助力系统的所有实训项目，故障的设置与检测排除等操作。展示新能源汽车ABS与真空助力系统的工作的特点、ABS与真空助力系统系统的工作原理、及ABS与真空助力系统系统的工作特行。适用于中高等职业技术院校,普通教育类和培训机构，对新能源汽车ABS与真空助力系统系统结构的认识,保养维修,设故排故,电控学习等教学需要.配备配套使用说明书及实训指导书

二、新能源汽车ABS系统实训台结构组成

原厂新能源汽车ABS与真空助力系统系统总成、ABS与真空助力系统运行所有相关的原车附件等组成。每个车轮附有高能高精度接合片，压力弹簧、弹簧调节装置。在主动盘与被动盘机械力的传动过程中，能够根据每个车轮制动压力的不同，到达**的联动效果，使防抱死制动效果达到理想的真车状态。ABS与真空助力系统系统工作时、脚部震感和反弹力感觉明显。装配了高能高精度摩擦片后，系统还能有效的防止电动机因制动力过大而造成的的电机烧毁现象。设备电机要求高低、前后可以任意调节。配备故障设置和排除系统、原车电路原理图板及检测端子、控制加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、配套实训指导书及台架操作说明书。

三、新能源汽车ABS系统实训台实训项目

新能源汽车ABS与真空助力系统结构的认知了解

新能源汽车ABS与真空助力系统的工作原理实训

新能源汽车ABS与真空助力系统传感器的故障诊断与排除实训

新能源汽车ABS与真空助力系统控制策略分析实训

新能源汽车ABS与真空助力系统执行器的故障诊断与排除实训

新能源汽车ABS与真空助力系统的排气实训

新能源汽车ABS与真空助力系统数据诊断与数据读取

新能源汽车ABS与真空助力系统电控单元的代码修改

新能源汽车ABS与真空助力系统拆卸与组装实训

四、新能源汽车ABS系统实训台功能特点

1,功能特点：

动态运行功能：效能正常演示发动机动、静态及各种工况，满足对ABS系统的各项测试、以及对运行工况进行实训实操

2.显示功能：

高精度数显表实时显示各个轮速传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示总泵的工作过程。

3.自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对ABS电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；

信号模拟功能：

4.信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。

5.检测功能：

检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.

6.故障设置功能：

智能考核系统功能

采用双模式故障设置系统：数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；

智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。

7.识图功能：

控制面板采用优质铝塑板为面板，面板绘有高清晰度系统彩色电路原理图，（与ABS系统原厂电路图相对应）采用先进的平板激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用

8.安全防护功能：

蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，采用安全防护网，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。

9.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。

10.教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指

五、新能源汽车ABS系统实训台技术参数：

外型尺寸：1600mm×1000mm×1700mm

电压：308V/220V

功率：3.0KW

转速：1400R

重    量：200Kg
