太阳能光伏发电系统实训装置

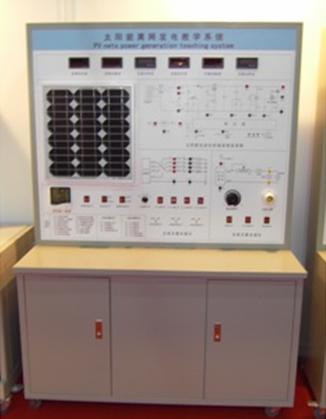

TRYXNY-632太阳能光伏发电系统实训装置

1、太阳能光伏发电系统实训装置应用范围：

太阳能光伏发电系统实验实训装置由太阳能电池组件模块.蓄电池模块.控制器模块.负载调节控制模块.监控仪表模块.PC机监控模块等组成.主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

2、太阳能光伏发电系统实训装置实训项目

2、1、太阳能电池光能量变换过程演示和实验

实验1、光伏摸块单元组成原理。

实验2、太阳能光电池能量转换组合原理。

实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。

实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。

实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。

实验6、太阳能电池直接负载实验。

2、2、系统控制运行过程演示和实验

实验1、太阳能控制器欠压保护实验。

实验2、太阳能控制器充电过压保护实验。

实验3、太阳能控制器充电温度补偿实验。

实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）

实验5、逆变器逆变原理实验（通过逆变器各测试点的测试）

实验6、逆变器与市电互补实验（手动开关切换）

实验7、逆变器输出过载保护实验

实验8、逆变器输出欠、过压保护实验

3、太阳能光伏发电系统实训装置实训运行技术条件（单相输出）

3、1、太阳能光伏发电系统实训装置发电单元

光能

◆光伏模块功率：30Wp

◆光伏模块输出工作电压：17.5VDC

◆光伏模块工作电流：1.7A

◆模拟光源模块：100W调光灯

3、2、电力蓄能单元

◆蓄电池类型：免维护蓄电池

◆蓄电池组容量:12V/24Ah

◆蓄电池数量：1个

3、3、控制单元

◆太阳能充放电控制器：工作电压12V电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。

◆正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A；额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。

◆输入市电：工作电压AC220V、频率50HZ；

◆工作环境：0℃～40℃、≤85%RH

3、4、显示单元

3、4、1、数字显示

◆直流电压表：光电池充电电压

◆直流电流表：光电池充电电流

◆直流功率表：光电池充电功率

◆交流电压表：逆变器输出电压

◆交流电流表：逆变器输出电流

◆交流功率表：交流负载使用功率

3、4、2、LED指示
