建筑物业管理实训设备
四层透明仿真双联教学电梯
一、透明仿真双联教学电梯概述

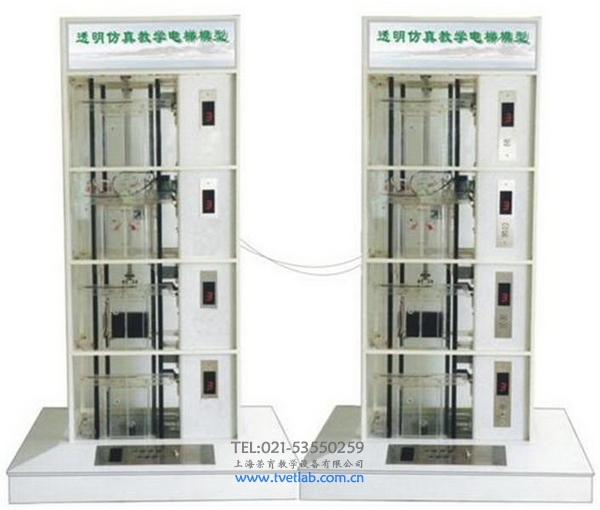

TRYDT-2000双联四层透明仿真教学电梯模型为了配合各大院校、职业技术学院、技师学院、技校、劳动就业培训中心、质量技术监督局特检中心、电梯维修物业管理部门等有关电梯专业和.透明仿真教学双联电梯模型是在TRYDT-2008透明仿真教学电梯模型的基础上，经二次研究开发出来的。从外型尺寸上来讲，其实就是两台单台透明仿真教学电梯模型；主要区别在编程及其实功能实现上不一样，即由两台单梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮，双联电梯的运行特点是采用就近的原则。（即假设一台电梯的轿厢在四楼，另一台在三楼，此时如一楼有召唤信号，则三楼的电梯响应召唤信号，四楼的不响应）。
本电梯是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。
电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制，交流变频调速(VVVF) 驱动，其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
二、透明仿真双联教学电梯的基本结构：
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。
三、透明教学电梯模型的基本功能
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 门机力矩安全保护装置
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、透明教学电梯模型主要技术参数：
1、外形尺寸：长×宽×高（mm） 1450×1160×2400
2、净重 量： 160kg
3、载重 量： 5kg
4、控制方式： PLC控制 （PLC要求：继电器输出；输入输出点数至少56点；）
可选用的PLC品牌：松下、三菱）
5、调速方式：交流变频调速
6、结构形式：四层站
7、曳引 机： 速 比 15:1模数 1.5 (蜗轮减速器)
8、拖动电机：型号：JW524 电压：AC220V 50Hz 功率：0.18KW 转速：1400rpm
透明仿真教学电梯配置清单（松下双机）
|
序 号 |
名 称 |
单位 |
数量 |
备 注 |
|
01 |
电梯井道 |
台 |
1×2 |
|
|
02 |
电梯底座 |
台 |
1×2 |
|
|
03 |
松下FP-XC60可编程控制器 |
套 |
1×2 |
|
|
04 |
VFNC1S—2004P—W型变频器（东芝） |
只 |
1×2 |
安装在电气控制板上 |
|
05 |
松下PLC专用通讯电缆(AFC8513) |
条 |
1 |
工具包内 |
|
06 |
松下PLC编程软件（FPWIN GR）及电梯程序光盘 |
碟 |
1 |
编程软件、电梯程序 |
|
07 |
到站提示电铃 |
个 |
1 |
安装在电梯架顶部 |
|
08 |
曳引电动机 |
台 |
1×2 |
安装在电梯架顶部 |
|
09 |
蜗轮减速器 |
台 |
1×2 |
安装在电梯架顶部 |
|
10 |
连轴器 |
只 |
1×2 |
安装在电梯架顶部 |
|
11 |
电磁制动器 |
只 |
1×2 |
安装在电梯架顶部 |
|
12 |
曳引轮 |
只 |
1×2 |
安装在电梯架顶部 |
|
13 |
导向轮 |
只 |
2×2 |
安装在电梯架顶部 |
|
14 |
限速器 |
只 |
1×2 |
安装在电梯架顶部 |
|
15 |
旋转编码器 |
只 |
1×2 |
安装在电梯架顶部 |
|
16 |
导轨 |
条 |
4×2 |
安装在井道上 |
|
17 |
对重装置 |
只 |
1×2 |
安装在导轨上 |
|
18 |
对重重块 |
块 |
2×3 |
装在底盘包装箱内（使用时取出） |
|
19 |
弹簧缓冲器 |
只 |
2×2 |
安装在电梯底座上 |
|
20 |
钢丝索 |
根 |
2×7 |
安装在井道中 |
|
21 |
限速器钢索张紧装置（重块） |
套 |
1×2 |
安装在电梯底座上 |
|
22 |
随行电缆 |
条 |
1×2 |
安装在井道中 |
|
23 |
永磁感应器 |
只 |
1×2 |
安装在井道中 |
|
24 |
楼层召唤盒 |
只 |
4×2 |
安装在各楼层外部 |
|
25 |
轿厢内操纵盒 |
只 |
1×2 |
安装在电梯底座外部 |
|
26 |
楼层显示装置 |
个 |
5×2 |
安装在各楼层及底座外部 |
|
27 |
轿厢 |
只 |
1×2 |
安装在导轨上 |
|
28 |
安全钳 |
对 |
2×2 |
安装在轿厢架底部 |
|
29 |
导靴 |
只 |
2×2 |
安装在轿厢架顶部 |
|
30 |
门机装置 |
套 |
1×2 |
安装在轿厢上 |
|
31 |
照明灯 |
只 |
2×2 |
安装在轿厢一侧 |
|
32 |
风扇 |
只 |
1×2 |
安装在轿厢背部 |
|
33 |
电气控制板 |
块 |
1×2 |
安装在电梯架一侧 |
|
34 |
报警蜂鸣器 |
只 |
1×2 |
安装在电气控制板上 |
|
35 |
故障设置板 |
只 |
1 |
安装在电器控制板上 |
|
36 |
DC 12V电源板 |
块 |
1×2 |
安装在电气控制板上 |
|
37 |
交流接触器 |
只 |
1×2 |
安装在电气控制板上 |
|
38 |
漏电脱扣器 |
只 |
1×2 |
安装在电气控制板上 |
|
39 |
接线电路板 |
块 |
1×2 |
安装在电气控制板上 |
|
40 |
极限开关（上、下） |
只 |
1×2 |
安装在井道上、下部 |
|
41 |
内六角扳手（M2、M3、M5、M6）、活动扳手 150mm |
只 |
各1只 |
工具盒内 |
|
42 |
轴用挡圈钳 6#、尖嘴钳 |
把 |
各1把 |
工具盒内 |
|
43 |
十字螺丝刀Φ3、Φ6 |
只 |
2 |
工具盒内 |
|
44 |
一字螺丝刀Φ3、Φ6 |
只 |
2 |
工具盒内 |
|
45 |
502胶水 |
瓶 |
1 |
工具盒内 |
|
46 |
常用螺钉 |
|
若干 |
|
|
47 |
毛巾 |
条 |
1 |
|
|
48 |
教学电梯使用说明书 |
册 |
2 |
资料 |
