建筑物业管理实训设备
热能地板辐射采暖系统实训系统

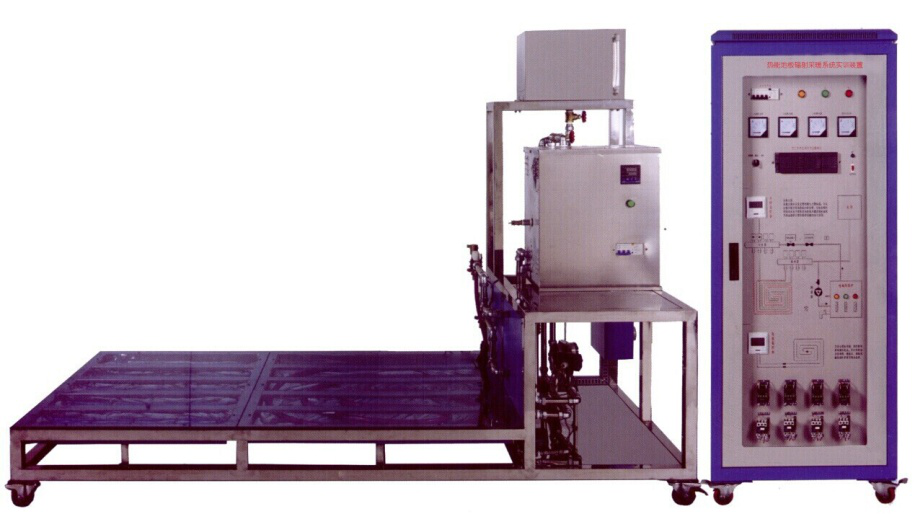

TRY-RCN02型 热能地板辐射采暖系统实训系统
品牌:上海荣育咨询电话:021-63811399 53550259
一、热能地板辐射采暖系统实训系统 概 述
热能地板辐射采暖系统实训系统,热能地板辐射采暖实验台是将地板采暖系统微型化,采用半实物化实训教学模式。直观展示了地板采暖系统的系统结构、工作原理,便于教学演示.本装置是将地板采暖系统微型化,采用半实物化实训教学模式。直观展示了地板采暖系统的系统结构、工作原理,便于教学演示讲解及学生对课本知识的理解掌握。
二、特 点
1. 本装置采用敞开式结构设计,并设有多处温度和压力测量仪表,便于学生观察、了解各种参数的变化情况和系统的工作状况。
2. 低温地板辐射采暖埋管采用双回型辅设方式。
3. 采暖管材采用交连聚乙烯PEX塑料管,具有抗老化、耐腐蚀、不结垢、承压高、无环境污染、不易渗漏、水阻力及膨胀系数小等特点。
TRY-RCN02型 热能地板辐射采暖系统实训系统
三、 技术性能
1. 输入电源:单相三线~220V±10% 50Hz
2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3. 装置容量:<10kVA
4. 重 量:200kg
5. 安全保护:设有电流型漏电保护、接地保护,安全符合相关国家标准
四、 系统配置
装置采用铝型材框架底座,以多层结构形式展示其内部结构,侧面采用有机玻璃封板,内部管材采用塑料管。地板采暖主要由热源、采暖地面层、采暖塑料管道和温控系统组成,热源采用电热水锅炉。
地板辐射采暖系统垫层主要由地暖专用盘管、复合保温板、反射层(铝箔)、组合分集水器、热电阀和液晶温控器、地暖剖面等构成。
1. 地暖专用盘管
材质:PEX(高密度交连聚乙烯管)
性能:耐温<100℃,内壁平滑、水阻小、不易结垢,设计使用寿命五十年以上
功能:温水在管内循环加热地表层,以辐射的方式向室内散热
2. 复合保温板层
组成:聚苯乙烯(EPS)保温板(厚度:1mm)
功能:保温、隔热、防潮、隔声
3. 反射层(铝箔)
功能:加强保温层的防潮、防水、隔热性能。由于铝的导热性好,可有效分散管内温水所传递的热量,从而使热量均匀的散布在整个平面上,减少管路下部的局部高温老化的影响,提高整个地暖结构层的使用寿命。
4. 组合分集水器
组成:分集水器干管(采用黄铜精密挤压制造而成,不生锈,内外壁光滑)、自动排气阀、卸水阀。
功能:将支管供回水分配到各个环路,同时排气阀可以排除管内的气体,内置调节阀可调节各环路的水流量,从而达到控制采暖温度的目的。
五、 实训项目
1. 低温地板辐射采暖系统结构及设备工作原理的了解和掌握。
2. 低温地板辐射采暖系统启动、运行和调试。
3. 低温地板辐射采暖系统运行工作情况记录、运行参数检测。
