建筑物业管理实训设备
群控多层电梯实训装置(二座电梯六层)
TRY-QDT02型 群控多层电梯实训装置(二座电梯六层)
一、
TRY-QDT02型 群控多层电梯实训装置(二座电梯六层) 产品整体配置

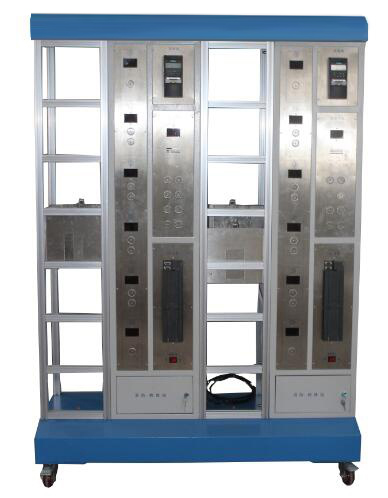

TRY-QDT02型 群控多层电梯实训装置(二座电梯六层)|楼宇自动化实训考核装置 群控多层电梯实训装置(二座电梯六层)|楼宇自动化实训考核装置 六层群控电梯实训装置是根据Z常见的垂直..群控多层电梯实训装置仿真实际电梯结构，采用联体设计方式，将左、右二部电梯安装在同一个底座上，井道中间位置安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统、变频驱动系统和轿厢门安全控制系统，程序冗余设计。
TRY-QDT02型 群控多层电梯实训装置(二座电梯六层)
二、
TRY-QDT02型 群控多层电梯实训装置(二座电梯六层) 技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 装置容量：＜2kVA
3. 整机尺寸：1.5m×0.5m×1.9m
4. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准
三、
TRY-QDT02型 群控多层电梯实训装置(二座电梯六层) 系统组成
1. 群控多层电梯由二套独立的控制运行系统（冗余设计）组成，不锈钢外部呼叫按钮，楼层为六层，号标为“-1、1～5”，高度约1.8m。
2. 系统的电气部分由永磁低速同步电动机、西门子、变频器、欧姆龙旋转编码器、语音到站钟等组成。其中西门子主机CPU SR60 AC/DC/RLY 内置I/O（36路数字量输入/24路数字量输出）+EM DR08数字量扩展模块（8路数字量输出）2套，V20系列变频器2台。
3. 每套系统的机械部分有框架、导轨、轿厢、配重及安装不锈钢内部呼叫按钮的呼叫盒组成。
4. 提供实现现代化电梯控制各种功能的检测信号、控制执行机构和显示器件。检测信号分为外呼信号、内选信号、平层信号、位置检测信号、轿厢门开闭位置信号、轿厢门防夹保护信号、上、下极限位保护信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。显示实现每个楼层的当前轿厢所处的楼层位置、运行方向、外呼/内选信号的回应。
5. 电梯的主拖动由变频器驱动同步电机实现，能够仿真实际电梯的运行速度。带有检测电梯位置的编码器能精确检测出轿厢位置，从而控制电梯的加速、减速过程。
6. 检修、消防站，在电梯出现故障/测试电梯运行时，可在检修站操作电梯，控制电梯的运行方向，在安全时刻打开电梯门。消防：模拟练习在出现火灾等情况下，电梯的运行情况。
7. 可编程控制器采用冗余结构，通过网络通讯的方式，将二座电梯的信号进行集中处理和联动控制。
四、
TRY-QDT02型 群控多层电梯实训装置(二座电梯六层) 实训项目
1. 变频器的基本使用
2. LED数码显示
3. 定时器指令
4. 模拟电位器指令
5. 传感器检测
6. 数学运算指令
7. 高速计数器综合
8. 采用光电编码器的定位
9. 轿厢自动开关门控制
10. 语音报站
11. 电梯模拟运行呼叫指示驱动
12. 两台PLC之间通讯
13. 两台电梯联动运行控制
