建筑物业管理实训设备

智能家居系统应用实训平台

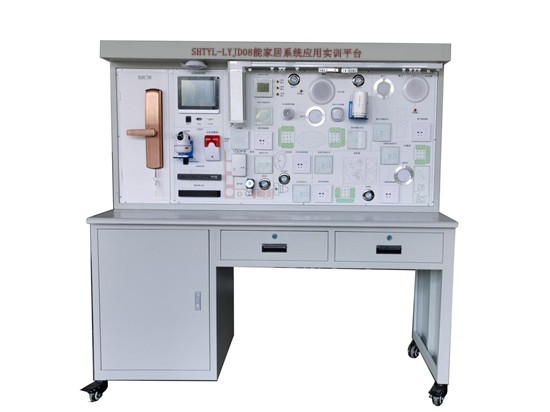

TYR-08型家居系统应用实训平台

家居系统应用实训平台设备系统概述：

智能家居系统应用实训平台采用铝型材支架组合式，开放式亚光喷塑网孔板为实训平台，物联网智能家居实验开发平台系统采用zigbee无线通讯技术来实现家居智能化控制，Zigbee是一种新兴的近程、低速率、低功耗的无线网络技术，家居系统应用实训教学平台主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。主要用于消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化等专业。随着物联网的兴起，此设备是现代智能居家系统**代表之一，提供良好的教学设备实训平台。

技术参数

二、智能家居控制系统详细参数

主机尺寸：100 x 100 x 30 (mm)

外形颜色：黑色

电压：DC5V

功率：<0.2W

重量：200g

环境：温度：－20℃-＋70℃；湿度：20%-90%

内置315M、433M天线、红外线收发组件，WIFI接口

设备结点距离：RF射频空旷环境距离>50米 2.4G通信，Zigbee自组网的通信方式

无线参数

无线载波频率：ASK:315MHz+/- 150KHz 或 433.92MHz +/- 150KHz/ 拥有800路发射通道

Zigbee载波频率：2.4GHz

无线控制

射频无线控制协议：2262、1527编码，PT2262编码的震荡电阻、地址码、数据码可任意配置

无线控制距离：RF射频空旷环境距离>50米 2.4G通信，Zigbee自组网的通信方式

无线输入通道：200路无线输入传感器设备学习

无线红外控制：标准38KHz红外线编码发射，可以进行360度全方位控制

组合控制

定时控制：可定时驱动所有输出和更换工作场景，掉电时钟保持。可自由配置星期规律，实现不同的定时方案。

无线传感器控制：可控40路无线传感器触发信号，控制输出和更换工作场景。

情景模式控制：每种场景支持若干路输出组合操作。用户可根据自己的需求配置触发命令：

报警信息推送：绑定的传感器触发后，可以通过网络推送到手机APP端：

触发命令来源：1、定时 2、无线输入 3、语音控制

情景模式控制输出对象：1、无线输出 2、红外线输出 3、有线控制输出（需要配有线控制盒产品）

网络控制

带加密功能的网络控制功能，支持局域网、宽带网、GPRS、WiFi等网络系统。

支持移动手机平台客户端软件、支持安卓Android、iPhone(iOS版本>8.0)等手机或PAD平板。

支持P2P穿透方式访问主机，杜绝了动态域名的不稳定性

支持远程网络固件升级，业页首创，主机固件有更新，只需通过网络即可升级，而无需将主机寄回我们厂家。

扩展控制

配合无线红外转发器,实现多路无线转红外控制,兼容市场上大部份家用电器红外线遥控,无需二次施工。

配合各类无线传感器，实现多元化的触发控制或报警推送。

强大的自助固机更新工具

客户或经销商可以根据我们提供的最新固件给主机进行芯片级的软件升级，就像使用手机的刷机工作一样简单、方便。使您的主机可以永远保持年轻的活力，一旦我们有最新的研发成果或公布最新的固件文件，您只需要通过下载工具下载即可，同时我们也支持远程网络升级，彻底解决您售后的后顾之忧。

个性化定制

家居系统应用实训平台可以根据自己的个性化的需求灵活地选择所需要的功能模块组装自己的智能家居，智能家居控制主机可以无缝连接各功能模块，包括智能家居控制网关、网络摄像机视频监控、各类报警器设备、无线红外线转发器、温度传感器、电动窗帘等，用户可以根据自己的需求和预算DIY自己的智能家居生活。像装电脑一样装智能家居、一个最平民化的智能家居方案。

提供优质红外线转发器，提供无线转红外功能，可智能学习各种DVD，蓝光播放器，机顶盒,电视机,空调的遥控器红外遥控器,轻松实现传统家电设备无缝接入网络控制。实现客厅、主卧、次卧的空调远程电脑遥控或者手机遥控。

超强控制功能

智能家居控制系统——KC868同时兼容315MHz或433MHz无线收发功能，无线输入报警功能，无线发射控制功能，智能学习各类常见的315/433Mhz的无线设备和遥控开关，完全智能学习码功能，无需手动配对，完全兼容2262、1527编码，让你的家装有更多的选择。

情景控制功能

智能家居控制系统—支持数十种工作场景模式。每种场景支持多路输出组合操作。可自定义如：回家、离家、会客、就餐、影院、休息、起夜、起床等模式。预先设置各种场景灯光，可以通过电脑、手机、智能网关、遥控器很方便地管理和切换情景模式。

自动控制功能

智能家居控制系统—自带实时时钟,可计划实现自动定时控制功能,如早上指定时间自动打开音响,打开窗帘,晚上自动关闭窗帘,打开电灯等。花园里的旋转喷头可以定时打开，不在家也不必当心浇花问题。定时控制支持红外发送、无线控制、情景模式等多种控制方式。

安防报警功能

智能家居控制系统—可以联动报警信息推送、无线发射、红外线发射多种报警模式，组装成灵活、个性定制化的报警系统，如：水管爆裂、漏水报警厨房卫生间流水时，报警并关闭总水阀煤气泄漏报警厨房有煤气泄漏时报警，并自动开启排气扇。厨房、主卧检测到烟雾、火情时报警，并自动推送报警信息，立即报告。在围墙、阳台等处安装红外对射护栏，检测非法闯入者。在主卧、客厅等窗户处安装红外幕帘。

可以保留住宅内所有灯及电器的原有手动开关、自带遥控等各种控制方式，对住宅内所有灯及电器，无需进行改造，保留原有的手动开关及自带遥控等各种控制方式，充分满足家庭内不同年龄、不同职业、不同习惯的家庭成员及访客的操作需求；不会因为局部智能设备的临时故障，导致不能实现控制的尴尬。

系统稳定可靠

智能家居控制系统—使用了ARM嵌入式技术，抛弃了市场同类产品中的使用单片机的技术方案，系统稳定性大大提高、安全更上一层楼，性能更加卓越。元器件采用工业级设计，出厂严格老化测试，完全保证设备长期稳定工作。多重密码保护，防止外人查看。系统支持用户自动升级固件程序功能，系统可扩展性较强，易于维护、扩充和升级。

远程网络控制

无论在各地，只要通过INTERNET网都可随时控制灯及电器的开关。

保证在全球范围内使用不会有网络冲突或者故障，极有效地保证网络安全。

三、智能家居系统平台实训功能

规格尺寸 1600*650*1650

1、用于ZigBee基本的传感数据采集与输出控制实验APP客户端互联网控制。

2、智能家居电器安防管理系统模拟智能家居应用，通过软件对产品模块进行管理

3、智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。

4、系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。

1、智能照明系统

智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。

2、智能电器控制系统
