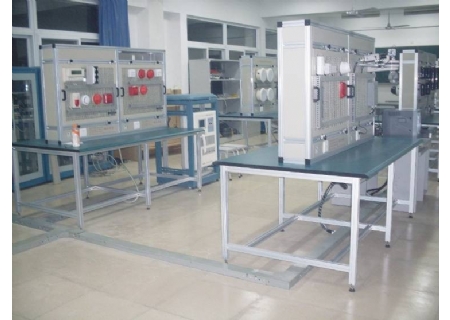

YL-LY91A型楼宇自控创新实训平台(网孔板型)

楼宇自控创新实训平台系统概述

楼宇自控创新实训平台以通用实训架为安装主体，根据学校实验室需求配置楼宇自动化5A系统和智能小区系统实训模块，如网络布线、综合布线、安防、监控、供配电、照明、消防等模块。楼宇自控创新实训平台是根据大中专、职业院校楼宇自动化专业精心设计和研发的一套综合实训平台，可以提高学生的动手技能、考核调试及应用能力。

二、系统特点

1、实训架采用工业铝型材结构，并在其上安装网孔板

2、独立模块化设计，根据实训内容需要配置各类实训模块

3、总线连接接口设计，如RJ45、RS232/485、LONWORKS等

三、技术性能

1、输入电源：单相三线～220V±10%，50Hz

2、工作环境：温度-10℃～+50℃ 相对湿度＜85%（25℃）海拔＜4000m

3、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的标准

四、系统组成

1YLPT-1型楼宇通用实训台架（一套设备共配4个实训台架）

实训台架的框架采用铝合金型材组成，实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，造型美观大方；实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。实训台尺寸：2018mm×630mm×1773mm。

2.YLCA01智能楼宇网络布线实训柜（1套）

2.1系统概述

“YLCA01智能楼宇网络布线实训柜”是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置，它包含丰富、实用的实训内容，配置了多功能宽带路由器、24口100M机架式交换机、多模光纤收发器、24口配线架、网络跳线等设备。

能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训实训教学要求。广泛适用于大学、专科院校及各类职业教育培训机构的教学和研究。

2.2系统特点

(1) 本实训装置内容丰富

(2) 装置中所采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性

(3) 该实训装置是面向大专院校的职业技术技能培训，反映了当前的综合布线及计算机网络技术

(4) 整体采用机柜式结构，符合工程现场的安装形式

2.3技术指标

(1)工作电源：单相三线～220V±10% 50Hz

(2)工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

(3)整机容量: ＜0.5kVA

(4)外形尺寸：600mm×600mm×1400mm

(5)安全保护：具有漏电自动保护装置

2.4系统组成

该系统采用控制柜的结构，所有设备均在标准机柜内固定及接线，主要设备有：豪华壁挂式网络型机柜、24口100M机架式交换机、多功能宽带路由器、多模光纤收发器、24口配线架、除了能够完成实训教学任务以外，此外还配备其它零件、配件、软件和连接电缆等以保证正常工作和日常维护，并配有实训指导书。

2.5实训项目

(1)局域网的认识与组建

(2)广域网的接入实训

(3)局域网的VLAN划分实训

(4)局域网与Internet的VPN连接实训

(5)光纤的连接实训

(6)路由器的使用与设置

(7)设备间子系统的认识及组建

楼宇自控创新实训平台(网孔板型)

2.6仪器配置

必配设备：计算机（用户自备）

3.YLCA02智能楼宇综合布线实训单元（1套）

3.1系统概述

该系统可划分为工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统等各个综合布线子系统，并通过计算机网络实现与外部的信息交换。

实训台还可配合“YLCA01智能楼宇网络布线实训柜”进行局域网联网实训、光纤通讯实训、智能交换机应用实训、光纤收发器应用实训、宽带路由器的应用实训等，利于学校开放性教学。能满足“智能建筑”、“建筑电气”、“楼宇自动化” 等专业的实训实训教学要求。

3.2系统特点

(1) 本实训装置内容丰富，含有常见的布线系统，同时还兼有楼宇照明系统

(2) 装置中所采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性

(3) 本实训装置能够进行设备的安装、常用线缆的布线操作以及系统组建

(4) 本实训装置配备了常用的布线工具及检测设备，可通过实际操作，加深学生对布线工具及检测设备的认识与使用

(5) 本实训装置结合综合布线的知识和实际经验，根据综合布线设备的功能和特点，编写了典型的综合布线实训内容

3.3技术指标

(1)工作电源：单相三线～220V±10% 50Hz

(2)工作环境：环境温度范围为-20℃～+45℃ 相对湿度＜85%（25℃）海拔＜4000m

(3)整机容量:　＜0.5kVA

(4)外形尺寸：2018mm×630mm×1773mm

3.4装置组成

该系统采用网孔板的结构，可自行设计布线系统，进行设备的安装、接线等实训操作；整个系统可按子系统分为：工作区子系统、水平干线子系统、管理间子系统、垂直干线子系统、设备间子系统。

(1) 工作区子系统：语音插座、数据插座

(2) 水平干线子系统：超五类UTP双绞线（四对非屏蔽双绞线）、75欧姆同轴电缆、电话线

(3) 管理间子系统：IP宽带网楼层分线盒、视频信号分配器、电话楼层分线盒

(4) 垂直干线子系统：超五类UTP双绞线（四对非屏蔽双绞线）、75欧姆同轴电缆、大对数线缆、电话线

(5) 设备间子系统：110大对数电话配线架、超5类25对数据接线模板、RJ-45插头、视频信号放大器、总电源开关

(6) 布线工具及设备：网络钳、110卡线钳、电脑线缆导通测试仪

3.5实训项目

(1)压线钳的使用

(2)导通测试仪的使用

(3)RJ45插头的跳线制作与测试

(4)卡线式模块的卡线与安装

(5)面板（信息插座）的安装

(6)110配线架的安装与线缆卡接

(7)信息点的导通测试、寻测与编号

(8)双绞线的制作和连接实训

(9)工作区子系统的认识及组建

(10)水平布线子系统的认识及组建

(11)管理子系统的认识及组建

(12)垂直干线子系统的认识及组建

(13)配线架的打线实训

3.6仪器配置

必配设备：“YLPT-1型楼宇通用实训平台”，计算机（用户自备）。

4.YLSA01智能楼宇安防实训单元（1套）

4.1系统概述

该安防实训台集常用的多种室内外安防设备于一体，将安防设备的各种输出信号、检测信号接入采集器，通过上位机监控画面可清楚地观察到各类安防信号的状态；该实训装置除了可完成安防的系统级实训外，还可进行许多独立安防实训，训练学生使用多种常见的室内外安防设备,该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训实训教学要求。

4.2系统特点

(1) 实训台功能丰富，有很高的性价比，能满足不同层次的教学需求

(2) 实现了计算机技术、网络技术、对讲与门禁的有机结合

(3) 系统开放，综合性强，可以全面认识楼宇安防系统的结构

(4) 具有上位机管理软件，可实现多台主机之间信息共享

(5) 本实训台选用的产品工艺考究，品质精良，满足苛刻的使用环境要求

4.3技术指标

(1)工作电源：单相三线～220V±10% 50Hz

(2)工作环境:范围为-20℃～+45℃ 相对湿度＜85%（25℃）海拔＜4000m

(3)整机容量:＜0.5kVA

(4)外形尺寸：2018mm×630mm×1773mm

(5)安全保护：具有漏电自动保护装置

4.4装置组成

该设备由：电源控制屏（网孔板结构）、可视对讲用户分机、非可视用户分机、小门口机、单元门口主机、适配器、探测器、电控锁、上位机安防监控管理软件组成；并配有实训导线、跳线等部件。

4.5实训项目

(1)楼宇对讲门禁系统使用情形模拟

(2)可视分机的安装连接与使用

(3)小门口机的安装连接与使用

(4)非可视分机的安装连接与使用

(5)单元门口机的安装连接与使用

(6)按线路图将各部分连线

(7)上位机软件的安装与使用

(8)门禁系统操作

(9)室内安防操作

(10)设计并安装一个应用系统

4.6仪器配置

必配设备：计算机（用户自备），YL-PT01型楼宇通用实训平台。

5.YLSA02智能楼宇监控实训单元（1套）

5.1产品概述

“YL-SA02智能楼宇监控实训单元”结合当前闭路电视监控及周边防范系统的技术特点，采用优质实物监控设备，并配置包括网络摄像机在内的多种类型摄像机、中文矩阵、画面分割器、硬盘录像机、声光报警器、主动或被动红外探测器、紧急按钮等，实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容，提供远程网络视频监控功能，并且实现与周边防范系统的联动功能，系统稳定可靠，安装简单易学，可为实训教学提供更多研究。

该装置能模拟各种场合安保监控系统操作的演示、系统的设置、线路设计、BNC端子的制作等实训和实训，能满足 “智能建筑”、“建筑电气”、“楼宇自动化” 等科目的实训实训教学要求。适用于大学、专科院校及各类职业教育培训机构的教学和研究。

5.2系统特点

(1) 该实训装置结合了当前闭路电视监控及周边防范系统的技术，采用世界著名的监控及防范系统

(2) 该实训装置不仅内容丰富，而且还能与周边防范系统建立联动功能

(3) 装置所包含的摄像机种类齐全，既有枪机、半球摄像机等常规摄像机，又有网络摄像机为代表的高档摄像机

(4) 采用著名品牌的矩阵主机作为报警联动控制器及画面分配器

(5) 采用视频采集卡和计算机作为硬盘录像机使用，代表了当前视频监控系统的一种发展主流

5.3技术指标

(1)工作电源：单相三线～220V±10% 50Hz

(2)工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

(3)整机容量:　＜0.5kVA

(4)实训屏：2018mm×630mm×1773mm

5.4系统组成

系统由实训台和监控站两部分组成。实训台采用网孔板结构组成，可自行设计线路，进行安装、接线、调试等实训操作；监控站由计算机、视频采集卡和硬盘录像机软件组成，用于视频信号的监视与记录，在矩阵主机上可演示各种模拟安保监控系统操作、系统的设置。此外，还配备相关器材，可进行BNC端子的制作等实训。

5.5实训项目

(1)BNC接头的制作

(2)系统设备认识实训

(3)镜头调试实训

(4)控制中心调试实训

(5)硬盘录像操作

(6)系统故障与处理实训

(7)网络摄像机的使用实训

(8)数字化图像监控系统实训

5.6仪器配置

必配设备：“YL-PT01型楼宇通用实训平台”，计算机（用户自备）。

DS-IREC Client软件：是硬盘录像机的客户端软件，采用以太网通讯方式；在DS-IREC Client软件上能够完成硬盘录像机上的所有操作，其主要功能：登录系统、注销系统、录像查询、系统设置和辅助设置。

6.YL-BA01智能楼宇供配电及照明实训单元（1套）

6.1系统概述

该平台配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以模拟智能楼宇中的照明供电控制系统。让学生了解楼宇中配电系统的基本结构，熟悉供配电监控系统，掌握供配电系统在楼宇自动化系统中的应用，可用于学习普通照明电路的安装调试、认识智能楼宇整体控制构架、了解LON现场总线采集控制系统结构，掌握WebAccess网际组态软件的应用、智能照明控制方案的实现等。

该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训教学要求，适用于各类职业教育培训机构的教学。

6.2系统特点

(1) 供配电系统和照明系统可实现实时调度运行

(2) 采用DDC采集控制模块实现对电力系统中各类数据的采集与控制

(3) 采用先进LonWks总线通信协议组网

(4) 配备上位机监控系统，可实时监控供配电网络结构，分析和打印各类电量数据，还可监控照明系统，控制照明线路

(5) 训装置的设备采用模块式，方便学生了解现场设备

6.3技术指标

(1)工作电源：三相四线～380V±10% 50Hz

(2)工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

(3)整机容量：＜5.0kVA

(4)外形尺寸：2018mm×630mm×1773mm

(5)安全保护：具有漏电保护

6.4装置组成

实训平台由基于LON Talk协议的采集控制器组成网络，整个系统由LonWks网络适配器、LonWks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及WebAccess网际组态软件等组成。其主要设备包含：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、WebAccess网际组态软件等。“

6.5实训项目

(1) 常用电工工具的认识使用实训

(2) 普通照明设备及控制电路安装与调试

(3) 智能电压传感器的认识与应用

(4) 智能电流传感器的认识与应用

(5) 单相电度表的安装与接线实训

(6) 三相电度表的安装与接线实训

(7) LonWks网络拓扑认识与应用

(8) LON智能控制器认识与应用

(9) LON现场总线的搭建实训

(10) 智能供配电照明上位机监控软件应用实训

6.6仪器配置
