发动机电喷系统教学试验台

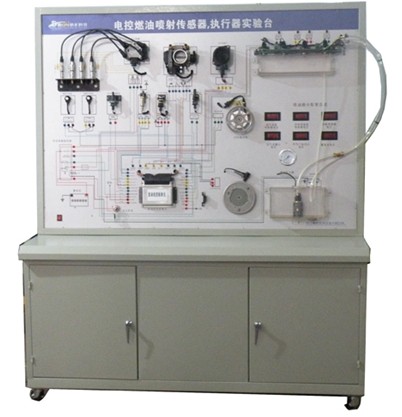

TRY-SF1发动机电喷系统教学试验台
型号:JD-SF1
使用环境：温度-5℃～40℃；湿度≤80％
汽车型号：桑塔纳时代超人
工作电压：220V
频率：50/60HZ；
功率：350W
示教板尺寸：1600×1100×200（长×宽×厚）
储物柜规格：1600×500×700（长×宽×高）
产品简介：
万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色
控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书等。
产品组成：
产品组成:发动机控制单元、点火线圈、进气温度传感器、水温传感器、氧传感器、爆震传感器、喷油器及分配管总成、汽油泵、发动机转速传感器、霍尔传感器、节气门总成、火花塞和高压线、数字电压表六只、OBDⅡ 电脑诊断座等,点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书等等。
功能特点
1.本实验台可使学生了解发动机电控系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理；
2.通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、发动机水温传感器。进气温度传感器、空气流量计、点火线圈等执行器于执行器的电压及电阻值；
3.设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力。
显示功能
1.示教板可产生火花塞点火、油泵工作、喷油嘴喷油；
2.指针油压表显示燃油压力,各传感器设有数字电压表,
3.能演示执行元件制工作，演示发动机电控系统的工作过程；
4.面板上绘有完整的电控系统电路原理图。
5.数字电压表分别显示进气温度传感器电压、水温传感器电压、空气流量计电压、节气门位置传感器电压、氧传感器电压、蓄电池电压；
6.发动机燃油供给系配有透明有机玻璃油箱与透明回油管路，可直观各喷油器喷油过程，节气门对喷油量的作用，喷油泵断路故障等。
检测功能
安装有OBD2诊断座，可连接专用或通用型汽车解码器，对与车载网络相连接的发动机系统控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
