流体力学综合实验装置

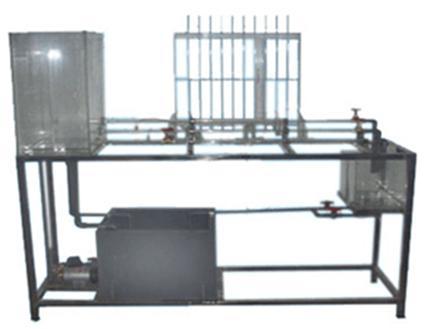

                                     TRY-01流体力学综合实验装置

流体力学综合实验装置 实验目的：
流体力学综合实验装置|流体力学综合实验设备理、工科院校开设的“水力学"、“流体力学"、“化工原理"、“化工基础"等课程均需进行雷诺实验、伯努利方程

1、适合于工程流体力学（水力学）教学实验。

2、可做雷诺实验、柏努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

流体力学综合实验装置 主要配置：

雷诺实验管、柏努利实验管、沿程阻力管、局部阻力管、水泵、秒表、测压计、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。

流体力学综合实验装置 技术参数：

1、运行环境：温度0-400C，相对湿度：90RH，电源：220V/50Hz。

2、雷诺管：长1100mm、内径φ14mm，有机玻璃。

3、柏努利管：总长1100mm、内径φ40mm和φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。

4、沿程阻力管：长1100mm、内径φ14mm，有机玻璃制作，两测压点间的距离：800mm。

5、局部阻力管：长1100mm、内径φ14mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。

6、测压计：φ8X600mm，压差计内的指示液为水，无毒、操作安全

7、水泵：最高扬程：12m，最大流量：20L/min，转速2800r/min，功率120W。

8、计量水箱：透明有机玻璃制作，外壁带有计量刻度。

9、实验水箱：有机玻璃制成，约40L，上装指示液盒，指示液为红墨水。

10、蓄水箱：容积约60L，PVC板焊制而成。

11、实验所用的流体—水为全循环设计。

12、其他:管路、阀门及电路控制系统；整体框架：不锈钢材质。

13、外形尺寸：1500×550×1600mm。

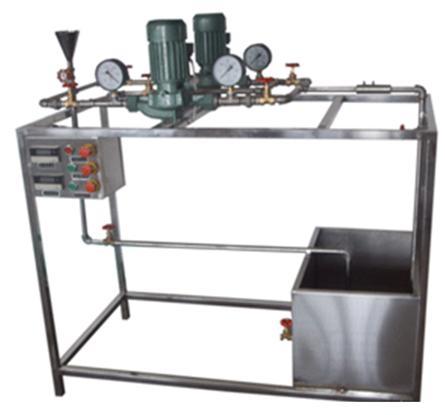

                TRY-02 离心泵综合实验装置

 离心泵综合实验装置 实验目的：

1、适合于工程流体力学（水力学）教学实验。

2、了解离心泵的结构、特性及操作；熟悉离心泵的工作原理

3、掌握离心泵主要参数的测定方法，测量一定转速下的离心泵特性曲线。

4、泵串、并联实验

5、泵汽蚀实验

 离心泵综合实验装置 主要配置：

离心泵、蓄水箱、文丘里流量计、压力表、压差计、功率表、实验管道、阀门、自循环装置、不锈钢框架。

 离心泵综合实验装置 技术参数：

1、运行环境：温度0-400C，相对湿度：90RH，电源：220V/50Hz，可连续操作

2、离心泵采用20SG2.5-15G型管道离心泵，额定功率：0.37KW，转速：2800r/min，吸程：8m，效率：34，流量：2.5m3/h，扬程：15m，实验范围宽，能明显出现空化汽蚀现象。

3、压力表采用Y-100型量程为（0-0.6Mpa）

4、文丘里流量计流量：05.5 m3/h。

5、蓄水箱：约70L，不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。

6、实验所用的流体—水为全循环设计。

7、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。

8、其他：管路、阀门；整体框架：不锈钢材质。

9、外形尺寸：1650×650×1500mm。
