液压传动与PLC控制实训装置（工业型）

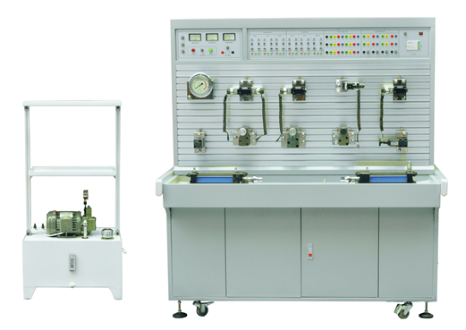

TRY-SYY21型 液压传动与PLC控制实训装置（工业型）

一、 TRY-SYY21型 液压传动与PLC控制实训装置  技术指标
        TRY-SYY21型 液压传动与PLC控制实训装置（工业元件）采用工业液压元件、集各执行模块、继电器控制单元、PLC编程及MGGS组态、监控技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）和油箱固定在一起，油箱和控制屏单独放置；三相电源带有漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。


TRY-SYY21型 液压传动与PLC控制实训装置

二、  TRY-SYY21型 液压传动与PLC控制实训装置  技术参数
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、装置容量：≤2kVA。
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)．
5、变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
6、电机：额定电压380V．额定功率1.5kW，绝缘等级B
7、液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油面液位计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
8、PLC主机：PLC选用三菱FX1S-20MR主机，主机为12路开关量输入／8路继电器输出。
9、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。通过机械控，传统继电器控制，先进的PLC自动控制及监控技术于一体，灵活实现其功能。
★三、无线智能实验室管理考核系统
1、系统采用先进的分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的液压实验台。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭液压实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
4、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
四、  TRY-SYY21型 液压传动与PLC控制实训装置  设备清单

序号
 型号/规格
 名称
 数量
 单位

1

 实训台
 1
 个

2
 1520×700×1750（mm）
 实训桌
 1
 张

3
 380V、24V
 电源模块
 1
 块

4

 按钮模块
 1
 块

5

 继电器控制模块
 1
 块

6

 电磁阀电控模块
 1
 块

7
 三菱FX1S-20MR
 PLC模块
 1
 块

8
 无线智能实验室管理考核系统
 WIFI管理器
 1
 套

9
 2FRM6-31B/15QB
 二通流量阀（调速阀）
 2
 只

10
 3WE6A61B/CG24N9Z5L
 二位三通电磁换向阀
 2
 只

11
 4WE6C61B/CG24N925L
 二位四通电磁换向阀
 1
 只

12
 4WMM6C50BF
 二位四通手控换向阀
 1
 只

13
 4WE6E61B/CG24N9Z5L
 三位四通电磁换向阀（O）
 1
 只

14
 4WE6J61B/CG24N9Z5L
 三位四通电磁换向阀（M）
 1
 只

15
 DRVP10-1-10
 单向节流阀
 1
 只

16
 RVP10-10B
 单向阀
 1
 只

17
 DB10-1-50B/100U
 先导式溢流阀
 1
 只

18
 DBDH6P10B/100
 直动式溢流阀
 1
 只

19
 DZ10-1-30B/100
 先导式单向顺序阀
 1
 只

20
 DR10-4-50B/100Y
 先导式减压阀
 1
 只

21
 SV10PA2-30B
 液控单向阀
 2
 只

22
 HED40P15/100Z14L24
 压力继电器
 2
 只

23

 三通
 4
 只

24

 四通
 3
 只

25
 MOB40-200
 双作用油缸（卧式带杆头）
 2
 只

26
 YN-100ZQ/10MPa
 耐震压力表
 1
 只

27

 行程开关
 4
 只

28
 胶管
 M16*1.5/8I-W-0.5M(装好快捷接头)
 10
 根

29

 M16*1.5/8I-W-0.7M(装好快捷接头)
 15
 根

30
 M16*2.4
 O型圈
 2
 个

31
 11*1.9
 O型圈
 3
 个

32

 电机电源线（制作好）三相四线电线
 1
 根

33

 油箱铁盘（一个为平一个为弯）
 1
 个

34
 油箱
 泵站
 1
 个

35
 三菱
 编程电缆
 1
 条

36

 液压实训说明书
 1
 册

37

 三菱编程软件及程序
 1
 盘

38

 工具
 1
 套


五、  TRY-SYY21型 液压传动与PLC控制实训装置  实训项目
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、PLC与计算机的通讯，在线调试、监控
21、PLC控制的液压基本回路实训（优化控制）
