二容液位流量控制实验实训装置

品牌：上海荣育咨询电话：021-63811399 53550259

一、产品概述
TRY-SA03A型二容液位流量控制实验装置由有机玻璃储水箱、电动调节阀、涡轮流量计、水泵液位传感器等组成，可以与智能调节仪、PLC组成闭环PID调节液位流量控制系统。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印，以及液位和流量特性实验，单闭环实验，双闭环实验，解耦实验，同时仪器可以扩展DDC控制和单片机控制，并且可以根据使用者的要求，自己开发实验项目。产品适合《计算机控制技术》、《可编程控制器》、《工厂自动化》、《微机仪表控制技术》、《自动化仪表》讲述现代计算机控制软硬件系统在工程实践中的应用，数据采集及处理技术，数字通讯技术，各类专用工业控制器，PLC控制技术，智能仪表控制技术，DDC控制技术，算法编程及应用技术。

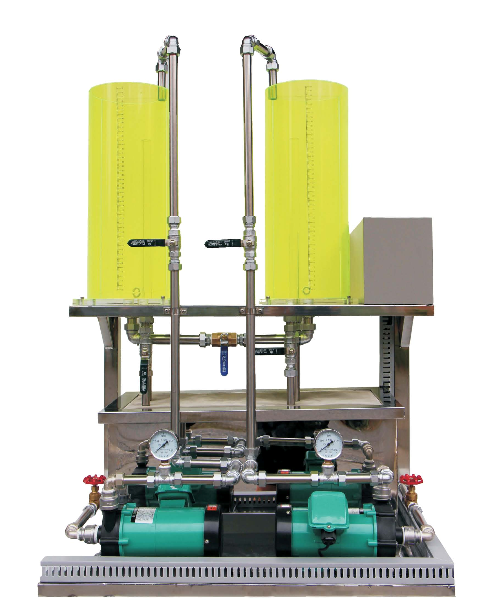

TRY-SA03A型二容液位流量控制实验装置

本装置采用工业级传感器，具有多重安全保护，其结构特点微小、紧凑、美观、安全。提供IEC标准信号及相关测试点供单片机接入进行编程实验，适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、实验内容（常规配置）
1. 水箱液位传感器的特性及其标定
2. 单容水箱对象特性测试实验
3. 双容水箱对象特性测试实验
4. 单容水箱液位的定值控制实验
5. 双容水箱液位的定值控制实验
6. 二容水箱液位的计算机耦合控制实验
7. 单容水箱液位的计算机模糊控制实验
8. 单神经元控制实验
9. 单容水箱液位的计算机预测控制实验
10. 压力的单闭环控制实验
11. 流量的单闭环控制实验
12 水箱液位与流量的串级控制实验
13. 流量的单/双闭环比值控制实验
14. 液位的变比值控制实验
三、配置清单

编号	名称	数量
SA-01	电源控制屏	1 件
SA-02	实验桌	1 张
SA-12	智能调节仪（按实验要求需配3件）	3 件
	配套实验教学软件	1 件
SA-22	远程数据采集模拟量输出模块	1 件
SA-23	远程数据采集模拟量输入模块	1 件
	配套实验教学软件	1 套
SA-31	FM148 现场总线远程I/O模块（8路模拟量输入）	1 件
SA-33	FM151 现场总线远程I/O模块（8路模拟量输出）	1 台
SA-34	MACS控制系统网络示意图	1 件
SA-35	MCU主控单元（带PROFIBUS-DP总线通讯接口卡）	1 套
	“和利时”MACS V组态软件	1 套
	配套实验教学软件	1 套
SA-41A	S7-300 PLC可编程控制器（含CPU315-2DP模块、SM331 8路模拟量输入模块、SM332 4路模拟量输出模块）	1 件
	STEP7 5.2编程软件	1 套
	WinCC 6.0组态软件	1 套
	配套实验教学软件	1 套
SA-44	S7-200 PLC可编程控制器（西门子S7－200<主机CPU224，集成24点开关量，14点输入/10点输出>，模拟量模块EM235）	1 件
	配套实验教学软件	1 套
	CP5611专业网卡及通讯电缆	1 件
	MCGS工控组态软件（200点）	1 套
SA-51	单片机控制（利用RS232通信接口，配合单片机控制与计算机算法控制软件<著名MATLAB软件>，可实现各种数字式PID运算控制和各种先进的智能控制，并实现数据实时采集作图）	1 件
	配套实验教学软件	1 套
SA-71	可编程控制器系统（包含FX2N-48MR主机<主机集成48点开关量>、FX2N-4AD 4路模拟量输入模块、FX2N-4DA 4路模拟量输出模块）	1 件
	配套实验教学软件	1 套
SA-61	ADAM-6015 热电阻模块	1 件
SA-62	ADAM-6024 多功能模块	1 件
SA-64	HUB以太网交换机	1 件
	配套实验教学软件	1 套
SA-63	ADAM-6500通信控制模块	1 件
	配套实验教学软件	1 套
SA-03	高可靠护套结构手枪插实验连接线、航空连接电缆及实验配件	1 套
TRY-SA03	双容水箱对象系统实验装置	1套
