模块化机电液气一体化创新设计综合实验台

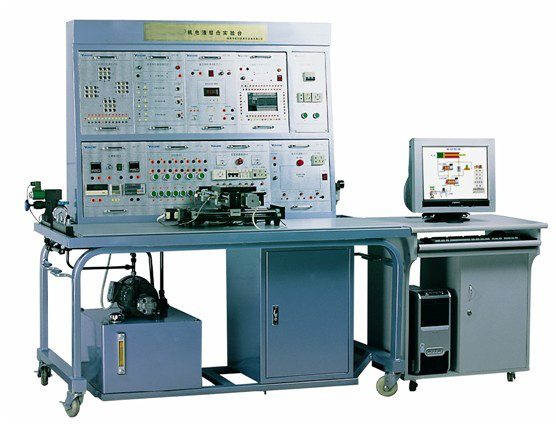

TRY-01模块化机电液气一体化创新设计综合实验台

      该实验台是我公司与国内数所在机电和液压等方面科研实力雄厚的高校进行技术合作，以数位机电、液压领域的资深教授、工程师为技术开发力量，立足大学本、专科实验教学，努力开发出的国内一流的机电液教学设备。

该实验台是由多种实验模块板组合而成，模块和模块既可独立实验教学，也可以由几个组合成大型的综合控制系统，来适应课程设计或者毕业设计，不同的用户可以根据自身的实际需要组合成不同的实验台。设备完全按工业元件配置，不仅适用于高校教学，同时可以用来进行工程培训和仿真。

一、性能特点

1、实验台采用金属框架制作，操作台面采用工业T型铝合金型材，整体设计美观大方。

2、实验台电器控制由多种模块板组成，对不同的功能模块进行组合，可以满足各类控制要求，各功能模块之间组合使用连线，简单、安全、可靠、控制功能齐全。

3、所用液压元件均为工业液压元件，可承受压力高过31.5MPa。气动元件采用亚德客气动元件为主，附有卡式连接板，可方便固定或拆卸。

二、实验内容

1、机电类实验

1）新型电器控制、执行元件简介

2）机床基本电器控制线路设计及运行

3）异步电动机顺序动作控制

4）直流电机的行程控制

5）直流电机PWM调整

6）三相交流电机变频调速

7）PLC控制异步电动机星-三角形降压起动

8）PLC控制异步电动机正反转运行

9）PLC控制异步顺序动作控制

10）PLC控制异步电机计数控制

11）PLC控制异步直流电机的行程控制

12）三相异步电机正反转继电器控制实验

13）三相异步电机能耗制动继电器控制实验

14）三相异步电机自锁继电器控制实验

15）三相异步电机的星三角变换启动继电器控制

16）三相异步电机能耗制动PLC控制实验

17）三相异步电机自锁PLC控制实验

18）数控十字滑台的单坐标速度、位移的控制实验  (选配实验)

19）数控十字滑台的双坐标速度、位移的控制实验  (选配实验)

20）数控十字滑台的双坐标绘图控制实验      选配实验)

2、机电、液压控制类实验（PLC、继电器）

1）液压元件结构、性能认识

2）油缸的往复运动及控制回路

3）油缸的顺序动作回路（带仿真软件）

4）节流阀控制的同步回路（带仿真软件）

5）节流阀换向回路（带仿真软件）

6）进油节流调速（带仿真软件）

7）两级调压（带仿真软件）

8）旁路节流（带仿真软件）

9）三位四通换向回路（带仿真软件）

10）二位四通换向回路（带仿真软件）等近25种液压回路实验。

3、机电、气动控制类实验（PLC、继电器）

1）单作用气缸回路；

2）双作用气缸换向回路；

3）单作用气缸调速回路；

4）双作用气缸单向调速回路；

5）双作用气缸双向调速回路；

6）速度控制回路；

7）差动回路；

8）速度换接回路；

9）二次压力控制回路；

10）差压回路等近20种气动回路实验。

4、PLC工程演示实验

  1）十字路口交通灯演示实验 (选配实验)

  2）霓虹灯灯饰工程演示实验 (选配实验)

5、综合类控制实验

1）可编程控制器对液压系统—油缸速度和往返及定位控制

2）可编程器，变频控制油缸速度位置—电子容积调速系统

3）可编程控制器控制十字滑台的速度，位置—双十字坐标数控系统（客户选配）

三、主要技术参数：

 1、电机型号：M3P4H523 额定功率：2.2KW  额定转速：1420r/min

2、定量叶片泵：FA1-11  额定压力：7MPa  额定排量：11ml/rev

3、压缩机排气量：58L/min     噪声:≤58db(静音)

4、供电电压：380V

5、外形尺寸：1600×850×1700mm
