液压元件拆装实训台

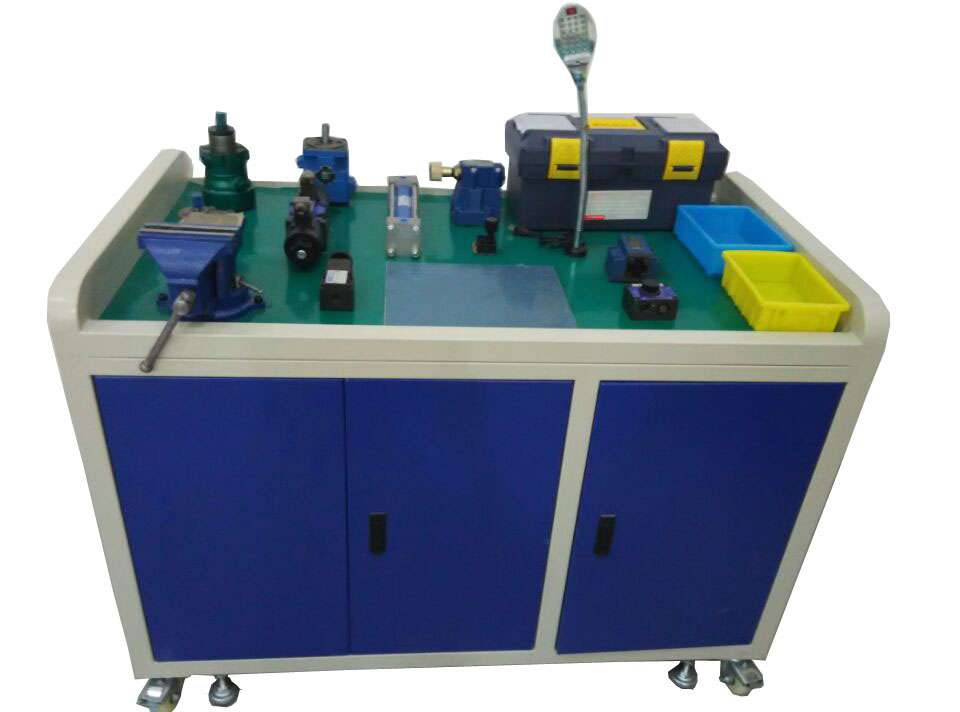

TRY—01液压元件拆装实训台

一、概 述

配有各种典型的液压泵、液压阀和液压缸、液压马达等液压元件及拆装工具，通过对各类液压元件的拆装实训，能观察了解各类液压元件组成部分在液压元件中的作用，不但能加深学生对液压元件结构及工作原理的了解，还可以让学生对液压元件的加工及装配工艺有一定的认识。该设备适合各类职业院校开设有《液压传动》、《液压与气压传动》等专业课程的实验实训设备需要。

二、配置及技术性能

1.动力元件

低压齿轮泵（CB-B4）、叶片泵（YB-10B）、高压柱塞泵（4MCY-1）

2.控制元件

直动式溢流阀（P-B10）、先导式溢流阀（Y-10B）、高压溢流阀（DB-10）、减压阀（J-10B）、 节流阀（L-10B）、单向阀（I-10B）、换向阀（34E-10B）、高压换向阀（3WE6A）

3.执行元件：双出轴油缸

4.工具：内六角扳手一套、内卡一只、钢尺一把。

5.控制柜：采用金属框架制作，表面为双层。设有抽屉（带锁）、日光灯。为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫，同时台面上还设有小元器件盒，以防止零件的丢失

三、实验内容

1.液压缸拆装实训；

2.液压泵拆装实训；

3.方向控制阀拆装实训；

4.压力控制阀拆装实训；

5.流量阀控制拆装实训

6、液压缸装拆
