高压智能型液压综合实验台

TRY-8高压智能型液压综合实验台

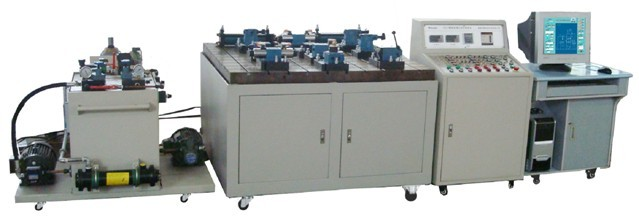

    该液压传动综合实验台由操作台、（中压泵站）、控制台三大件组成，不但能完成液压传动课程的设计性、创造性、综合性实验，而且特别适用于液压工程测试，元件性能测试，对教学、科研、检测具有极为强大的支持，是液压学科中的学者、专家、工程技术人员的得力助手。

一、实验内容：

1、液压传动系统组成示范演示实验

2、液压传动各元器件结构及工作原理观摩、拆装实验

3、可编程控制器（PLC）电气控制实验，机电液一体化控制实验

4、液压回路组态画面演示及控制实验（带仿真软件）

2、液压基本回路组合拼接实验

1）压力控制回路

⑴限压回路

⑵变压回路

⑶卸压回路

⑷稳压回路

2）速度控制回路

⑸调速回路

⑹同步回路

3）方向控制回路

⑺换向回路

⑻锁紧回路

3、常用液压元件的性能测试实验(带智能软件测试)

1）溢流阀静态性能实验

2）溢流阀动态性能实验

3）减压阀的静态性能实验

4）减压阀的动态性能实验

5）液压泵性能测试实验

6）节流调速回路性能实验

7）液压缸的特性测试

8）马达的特性测试（客户选配）

4、液阻特性性能测试实验

1）同心环形缝隙压差流量特性测试

2）薄壁小孔压差流量特性测试

3）细长小孔压差流量特性测试

二、性能及特点

1、液压泵站采用变量泵、定量泵以及蓄能器。

2、实验操作台采用立式或平台式结构,安装面积大，操作面采用T型铝合金型材（高压的采用铸铁平板）制作。

3、配置了各类实验用传感器，包括压力传感器、流量传感器、温度传感器、转速传感器、位移传感器，数据自动检测，自动处理、存储、自动生成实验报告和曲线并打印输出，以满足各项实验参数测试的需要。

4、系统软件的界面是用美国NI公司的LabVIEW开发的，软件界面直观性强，操作方便，功能齐全，交互性好。

5、系统能实现回路电磁阀的自动控制，提高了实验台操作的自动化和智能化水平。

6、高压型配有超压报警、温度自控等安全措施。

三、技术参数

高压实验台主要参数：（0-20MPa）（根据客户要求选配）

电机型号：M15P4-H523        额定功率：11KW

额定转速：1420r/min（1台）（根据客户要求选配）

电机型号：M7P4H523          额定功率：5.5KW

额定转速：1420r/min（1台）（根据客户要求选配）

变量柱塞泵：V18-A4          额定排量：18ml/rev

最高工作压力：25MPa（1台）（根据客户要求选配）

定量叶片泵：PV2R1-10        额定排量：10.1ml/rev

最高工作压力：21MPa(1台)（根据客户要求选配）

蓄能器：NXQA-4/31.5  4L     31.5MPa

转矩转速传感器：ZJ-20N.m     20N      0.2级（客户选配）

流量传感器：LWGY-15  0.6-4m3/h      0.5级

压力传感器：ZQ502    10Mpa，35MPa     0.5级

外形尺寸：操作台：1300×1300×850mm

高压泵站：1200×800×700mm        控制台：700×700×1200mm
