机械式液体滑动轴承实验台

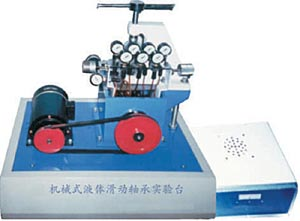

TRY-YHZ机械式液体滑动轴承实验台

一、    主要技术参数：

1、电机功率：600W；

2、电机调速范围：0─450转/分，

3、管路油压表数量：8个

4、百分表量程：0~10mm，百分表精度：0．01

5、允许最大加载力为260kg；

6、圆柱滚子允许最大工作转速为300rpm

7、轴瓦内直径d=70mm；有效长度L=100mm； 光泽度▽7（1.6 ）；

材料ZQSn6─6─3；

8、外形尺寸：670×500×650mm；

9、重量：52kg

二、     基本配置：

1、调速电动机1个；

2、管路油压表8个，载荷传感器1个，百分表1个 。

3、可调定加载装置一个，随机工具一套，机罩一个。

三、    实验内容：

1、通过油压表读取径向油膜和轴向油膜压力，人工绘制径向油膜压力分布曲线和轴向油膜压力分布曲线。

2、通过测试面板读取径向加载压力和摩擦力大小，人工绘制轴承摩擦特征曲线。

四、    性能特点：

1、可进行径向、轴向油膜压力分布和摩擦特征曲线的实测，实现滑动轴承的综合实验。

2、采用可调定压加载装置，有效减小测试误差，测试数据稳定可靠。

3、采用轴承钢承载环，有效地阻止了轴瓦变形并提高了检测数据的真实性；

4、采用平衡套的平衡系统，保证了轴瓦的平衡，调整方便快捷，提高了检测精度

五、    造型及表面处理：

1、大气美观、实物感强、加工精细；

2、金属外露件镀铬、其他表面防锈处理加喷塑

3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
