变配电室值班电工技能培训考核系统

TRY-02型 变配电室值班电工技能培训考核系统
品牌：上海荣育 咨询电话：021-63811399
一、概 述
   随着我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“LG-DLX01型变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。

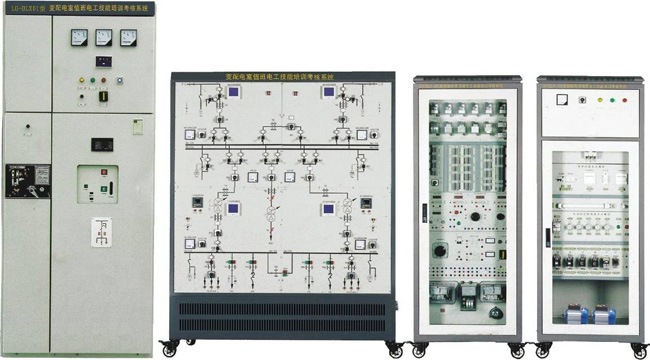

变配电室值班电工技能培训考核系统


二、特 点
1. 一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；
2. 一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；
3. 实训项目齐全，能较好地满足培训考核鉴定要求。
三、技术性能
1. 输入电源: 三相五线～380V±10%  50HZ
2. 容量:＜5kVA
3. 工作环境:温度-10℃～+40℃  相对湿度＜85%(25℃)  海拨＜4000m
四、实训项目
(1)高、低压开关与成套设备的认知与操作
1.  10kV高压隔离开关的认知与操作
2.  10kV高压真空断路器的认知与操作
3.  10kV高压开关柜的认知与操作
4.  HD13型低压刀开关的认知与操作
5.  DW15型低压万能断路器的认知与操作
6.  低压塑壳断路器的认知与操作
7.  0.4kV低压开关柜的认知与操作
(2)高、低压电流、电压互感器的认知与接线
8.  高、低压电流互感器的认知与接线
9.  高、低压电压互感器的认知与接线
(3)电力继电器结构认识与特性测试
10. 电流继电器的特性
11. 电压继电器的特性
12. 中间继电器的特性
13. 时间继电器的特性
14. 闪光继电器的特性
15. 反时限继电器的特性
(4)供配电系统继电保护
16.供电线路带时限过电流保护电路的接线与调试
17. 供电线路低电压启动过电流保护电路的接线与调试
18. 供电线路电流速断保护电路的接线与调试
19. 供电线路电流反时限过电流保护电路的接线与调试
20. 配电变压器过电流保护电路的接线与调试
21.配电变压器的电流速断保护电路的接线与调试
22.配电变压器的过负荷保护电路的接线与调试
23.变压器的模拟超温保护
(5)供配电系统的二次回路与自动装置
24.断路器的控制和信号回路
25.6～35KV系统的绝缘监视装置电路
26.供配电系统一次重合闸
27.线路过电流保护与自动重合闸综合
28.功率因数补偿
(6)35kV变电站监盘与抄表
29.三相多功能智能仪表的使用和参数设置
30.智能温湿度控制器的使用和参数设置
31.系统运行状态监视
32.35kV双路进线电量监测
33.35kV变电站主变电量监测
(7)35kV变电站倒闸操作
34.系统运行方式切换倒闸操作
35.线路停电倒闸操作
36.线路送电倒闸操作
37.两路进线供电转一路供电倒闸操作
38.一路进线供电转两路供电倒闸操作
39.双母运行状态切换倒闸操作
40.分段单母运行状态切换倒闸操作
41.母线从运行状态转检修倒闸操作
42.母线从检修状态转运行倒闸操作
43.变压器从运行状态转检修倒闸操作
44.变压器从检修状转运行倒闸操作
45.变压器从运行状态转冷备用倒闸操作
46.变压器从运行状态转热备用倒闸操作
47.变压器从冷备用状态转运行倒闸操作
48.变压器从热备用状态转运行倒闸操作
49.出线开关从运行状态转检修倒闸操作
50.出线从检修状态转冷备用倒闸操作
51.出线从冷备用转热备用倒闸操作
52.出线从热备用转运行倒闸操作
53.出线从检修转运行倒闸操作
(8)典型低压电气线路的接线与调试
54.低压照明电路
55.低压电动机起停控制线路

变电站值班员培训考核系统

一、特 点
1.功能全面
    设备能够完成的实训项目包含当前变电站值班员职业技能的要求，包括高、低压元件及成套设备、多种电压等级（500kV/220kV/110kV）变电站倒闸操作、继电保护及二次回路、微机线路保护、微机变压器主保护、微机变压器后备保护、计量仪表等。
2.实训系统由多个子系统组成，用户可以根据实际需要灵活选配，设备配置的性价比高。
3.实训设备紧密结合电力工业现场，含变电站典型的一次、二次元件，如高压断路器、高压隔离开关、高低压成套设备、电力继电器、微机保护装置、计量仪表等，均采用电力工业级元件。
二、额定参数
1.额定电压：三相五线～380V±10% 50HZ
2.额定容量：＜6kVA
3.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
三、系统配置
1.变电站倒闸操作实训系统
功能及配置方式与变电站倒闸操作实训系统”基本相同
2. 电力系统微机保护综合实训装置
功能及配置方式与“ 电力系统微机保护综合实训装置”基本相同
3. 继电保护与二次回路实训柜
（1）电力继电器 电磁型电流继电器、电磁型电压继电器、电磁型时间继电器、电磁型中间继电器、静态信号继电器、电磁型差动继电器等多种典型电力继电器
（2）仪表 数字式真有效值交流电压、电流表；数字式直流电压、电流表、数字式电秒表
（3）交直流电源
实训柜装设单相10A带漏电保护空开
交流可调电源：AC0～230V/3A连续可调电源一路，具有短路保护
交流低压电源：AC220V/2A交流电源一路，具有短路保护
直流可调电源：DC0～230V/3A连续可调电源一路，具有短路保护
（4）实训接线板
完成整组继电保护接线实训项目及故障排查考核项目
（5）其它元件
完成实训项目所需的配套元件，如控制开关、灯光音响信号指示、大功率可调电阻等
4.计量仪表实训柜
（1）互感器 含电流互感器、电压互感器
（2）计量仪表 单相有功电能表、三相有功电能表、三相无功电能表
（3）配电盘实训面板以及完成实训所需的其它元件
5.高、低压元件及成套设备（此项用户选配，出厂标准配置中不含）
此套设备根据用户实际需要配置，高压元件及成套设备推荐使用35kV或10kV等级设备，由于可选择种类很多，故此项内容适合用户根据自身实际需求自行购买或由本公司代购。
四、实训项目
1. 变电站高、低设备的认知与操作
2. 110kV仿真变电站倒闸操作
3. 220kV仿真变电站倒闸操作
4. 500kV仿真变电站倒闸操作
5. 微机线路保护实训
6. 微机变压器主保护实训
7. 微机变压后备保护实训
8. 继电器特性测试
9. 继电器整组保护实训—线路保护
10. 继电器整组保护实训—变压器保护
11. 电流互感器接线实训
12. 电压互感器接线实训
13. 单相电能表接线
14. 三相有功、无功电能表接线
15. 配电盘安装及接线

>>>更多的“变配电室值班电工技能培训考核系统”供应信息
