气动PLC控制实验实训设备

TRY-C气动PLC控制实验实训设备

该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。

一、气动PLC控制实验实训设备概述

气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器（PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。

二、基本结构及技术参数：

实验系统采用"二合一"双面结构，即一张实验桌可供两组四位学生分别进行气动实验。优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。JD-C气动PLC控制实验台主要由实验台、实验支架、电气控制器件、气动元器件、气源、工具附件等部分组成：

一）实验工作台

实验工作台采用了工业控制常用的"T"型铝型材材料，为气动元件在工作面的安装定位提供了极大的方便。并且提供了：1、金属弹性卡座 2、"T"型专用螺母两种安装方式。为用户标准器件实验、非标准器件扩展实验提供极大方便。

本实验台实验台架，采用了钢质结构，整体焊接，表面喷塑。坚固耐用。基本配置为：气动实验元件1套；气动实验PLC电气控制系统1套；气动实验继电器控制模块1套；低噪音空压机1台；（光机电实训装置计算机根据学校要求另行配置）

二）电气控制器件

本实验台的电气控制器件，采用了模块式结构，在实验台的右侧设计有可安装七只控制模块的导轨。可任意组合扩展，及利于保修维护。标准配置有：电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块、气容模块。以后可以扩展或更换：PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。

电源模块：输入电源：AC 220V 50Hz 输出电源：DC 24V/2A

PLC可编程控制器：采用了西门子主机，S-300（继电器输出方式），可以根据用户的需求更换PLC。

输入模块：与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号（其中2路为常闭信号），及通过信号插孔为PLC提供自动控制信号。（如：行程开关位置信号等）

输出模块：与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。

继电器控制模块：与电源模块连接后，进行主令信号控制，及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

三）气动元器件

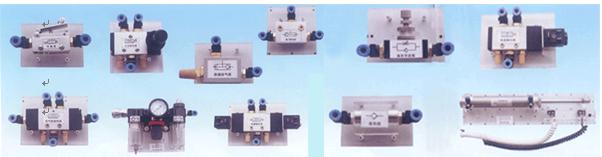

本实验台设计有专用的原件配置板，每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了：空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸.....等常用的气动元件。（具体配置详见清单）

三、主要特点：

1.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。

2.电气主控制单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性，加深对PLC可编程序控制器的了解及掌握。

3.该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。

4.系统采用可灵活的采取不同的元器件配置，从而实现双面同时进行实验，为校方节省实验室建设经费。

5.弹性插脚式元件固定方式，使回路搭接更加方便快捷。

四、气动基本实验回路举例
