家用电冰箱微电脑式温控电气实训设备

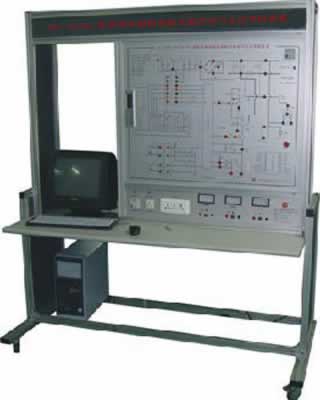

TRY-970Q 家用电冰箱微电脑式温控电气实训设备

一. 家用电冰箱微电脑式温控电气实训设备简介：

TRY-970Q 家用电冰箱微电脑式温控电气实训考核装置、空调冰箱组装与调试实训考核装置(智能考核型)、制冷压缩机性能测试实训装置、一机二库系统综合实训装置、一机二库实训装置...家用电冰箱微电脑式温控电气实训设备采用真实家用电冰箱微电脑式温控电气为实训考核对象，可使学员能够真正地学到相应的技术技能，设备由台架、电源控制台、控制电路检测板三部分组成。适合制冷及相关专业初、中级工的职业技能鉴定及考核。

TRY-970Q型电冰箱微电脑控制电气实训设备适合高等职业学校、中等职业学校的电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调设备的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学实训。

家用电冰箱微电脑式温控电气实训设备

二. 家用电冰箱微电脑式温控电气实训设备功能特点：

该实训设备采用风冷式电冰箱微电脑电气控制为考核对象并加有相应的故障检测点，配以真实控制电路板，学生通过考核板上的电路图及由智能化实训考核系统进行设故，用仪表在检测点上进行检测直接找相应的故障点，并排除故障，从而使学生熟练掌握电冰箱微电脑电气控制的基本原理及维修技术。

三. 家用电冰箱微电脑式温控电气实训设备技术规格参数：

1.电源：AC220V±10%50Hz

2.额定输入功率：200W

3.额定输入电流：1A

4.外形尺寸1580mm×800mm×1800mm

5.安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准

6.环保：材料选用符合国家相关环保标准

7．整机功耗：350W

四.家用电冰箱微电脑式温控电气实训设备设备配置：

1实训台架1580*800*18001台

2检测面板930×730mm1块

3冰箱微电脑控制板1块

4冰箱操作屏1块

5单相漏电开关D47CE-321P16A1个

6风扇电机1个

7指示灯3只

8门开关1个

9电位器WXФ3-1310K47K2只

10故障板2块

11通信板1块

12通讯线1根

五、家用电冰箱微电脑式温控电气实训设备考核方式：

该实训设备的考核有三种方式可供选择：

1、开关设置故障，学生用手写回答问题；

2、计算机设置故障，学生用答题器回答问题；

3、计算机设置故障，学生用计算机回答问题。

学校可根据自己的实际情况选择一种考核方式。

六.家用电冰箱微电脑式温控电气实训设备实训项目：

1.电源断路故障

2.保险丝FU1断路故障

3.变压器次级线圈断路故障

4.整流输出断路故障

5.7805芯片输出断路故障

6.冷藏室电位器损坏故障

7.冷冻室电位器损坏故障

8.门开关损坏故障

9.VT2三极管基极损坏故障

10.VT2三极管集电极损坏故障

11.VT1三极管基极损坏故障

12.VT1三极管集电极损坏故障

13.冷藏室触点断路故障

14.压缩机主触点断路故障

15.过载保护断路故障

16.压缩机运行绕组断路故障
