TRY-DJL02型 低压电能计量模拟操作试验装置
一、 TRY-DJL02型 低压电能计量模拟操作试验装置 产品简介
电能计量模拟操作试验实训考核设备,电能计量模拟操作试验装置 电能计量模拟操作试验实训考核装置,加工定制:是,适用范围:... 我公司研发的TRY-DJL02型低压计量模拟操作试验装置是仿真低压计量装置运行状态、结构组成、典型错误分析的自动化设备。适用于供电企业、农电企业、供电营业所从事电能计量及其装置安装、运行、维护、检修、用电检查、与抄表核算及相应岗位上的人员的技能培训与考核。

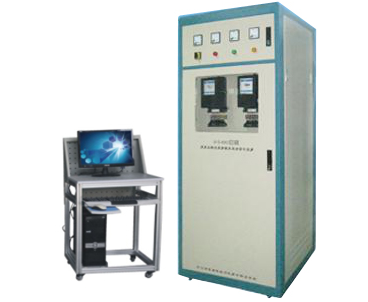

TRY-DJL02型 低压电能计量模拟操作试验装置
二、
TRY-DJL02型 低压电能计量模拟操作试验装置 主要技术参数和技术指标
1、三相电源输出电压：3×（57.7V）/100V； 3×（220V）/380V，
2、三相电源输出电流：3×5A（１０0Ａ）用户可选
3、三相电源电压、电流：幅度调节0～100% 调节细度1%
4、三相电源输出频率：45Hz～65Hz 调节细度0.1 Hz
5、控三相电源输出相位：0～359.9° 调节细度0.1°
6、电流表、电压表0.5级
7、三相电源具有过压和过流自动保护功能并具有接地保护端子
8、装置供电电源：220V,功耗≤１０００VA
9、柜体体积：≯840×1500×2300（宽×深×高）(mm)
10、重量：大约150Kg。
三、
TRY-DJL02型 低压电能计量模拟操作试验装置 主要功能
1、计量箱和计量柜一体化设计：前面为计量箱，后面为计量柜；
2、模拟单相直通表、带CT单相的电能表（电子式、机械式电能表；电子式多功能电能表）的装表接电及各种负荷和功率因数下的运行；
3、模拟三相四线低压电能表、带CT的三相四线低压电能表（电子式、机械式有功和无功电能表；电子式多功能电能表）的装表接电及各种负荷和功率因数及各种不平衡状态下的运行低压计量柜采用GGD型，同时可挂单相直通表和带CT单相的电能表，同时可挂三相四线有功表和无功表；
4、配接低压单相有功电能表、三相四线有功无功电能表的接线，观察运行现象，分析正确与错误，并排查故障；
5、装置电源侧有漏电保护功能，当出现漏电和操作人员触电时及时切断电源，保护操作人员的安全；三相程控电源当负载过大时会关掉输出电压电流并报警提示；
6、计算机自动判断接线是否正确，同时绘制接线图、矢量图并保存考核成绩，大大减轻老师现场查线的劳动强度，提高工作效率，提高单位时间内培训的人次；通过计算机设置低压计量柜的典型错误状态，一台计算机可通过RS485总线通讯方式控制多台低压计量柜；
7、系统具有语音提示功能、 系统具有独立的计时功能；
8、培训操作人员掌握电能计量技术监督标准和国家标准、电力行业标准、熟悉实际工作中遇到的各类情况；
9、培训学员学习单相、三相四线电能表的结构组成、工作原理、性能特点、安装、运行及维护
10、培训学员针对单相、三相四线电能表异常运行进行错误分析及排查
11、培训学员追补电量、更正系数的能力
12、培训学员在不同负荷状态下电流互感器的选择和电压电流导线的选择
13、培训学员认识电流互感器安匝比不对时电能表状态
14、培训学员认识缺相时电能表状态
15、培训学员装表接电工艺的培训、考核和技能鉴定
16、培训学员低压计量装置反窃电的技能
四、
TRY-DJL02型 低压电能计量模拟操作试验装置 符合的技术标准和规范
《电能计量装置技术管理规程》DL/T448-2000
《电能计量装置安装接线规则》DL/T825-2002
《低压电气安全工作规程》DL477-2001
《低压电力技术规程》DL/T499-2001
《安全用电规程》DL493-2001
《电力安全工作规程》（国家电网公司）
