高低压供配电技术成套实训设备

TRY- 03高低压供配电技术成套实训设备

一、 高低压供配电技术成套实训设备  概述

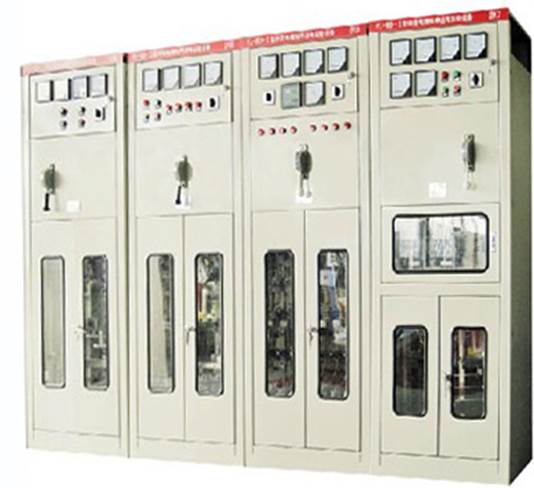

  高低压供配电技术成套实训装置包括10/0.4kV变配电系统。通过在高低压供电实训装置上的实训和实习,使学生了解和掌握电力供电系统的基础知识,熟悉高、低压供电各个..高低压供配电技术成套实训设备是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。

高低压供配电实训考核设备（单回路供电）是由高压模拟计量开关柜、高压模拟电墙、模拟变压器、进线柜、计量柜、补偿柜、低压出线柜1、负载柜组成。

采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。

型低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。

高低压供配电技术成套实训设备具有：⑴全面性，能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；⑵系统性，真实反映供配电系统的结构；⑶实操性，以较真实的工作现场，达到现场教学的目的，在提高学生动手能力的基础上，加深对理论知识的理解；⑷安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制，为保证安全，除计量柜外，所有柜体配有开门断电的继电控制装置。⑸示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。
TRY- 03高低压供配电技术成套实训设备

二、 TRY- 03高低压供配电技术成套实训设备  设备特性

1、全面性、能够使学生对供配电系统的一、二次系统有比较全面的了解，熟悉配电设备的供配电方式；

2、系统性、真实反映供配电系统的组成方式；

3、实操性、以真实的工作现场，在提高学生动手能力的基础上，加深对理论知识的理解；

4、安全性，在进线柜前段增加漏电断路器，成套设备具有短路、过载等保护方式。开门断电控制。

5、示教性，配电成套装置柜体全部开有观察窗，使学生在保证安全的基础上观察到设备的元件、工作状态。

三、TRY- 03高低压供配电技术成套实训设备  主要技术参数

1、工作电源：三相五线  380V±5%  50Hz

2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护

3、外形尺寸：800×600×2200mm

4、额定电流：100A

5、工作环境：温度0℃～50℃

6、相对湿度35～85%  海拔＜4000m

四、 TRY- 03高低压供配电技术成套实训设备  结构特征

1、柜体由薄钢板冲压成形，采用标准化设计，结构零件通用性强，机械强度高。

2、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。

3、柜体结构零件的表面保护层采用烤漆技术，色泽美观质量可靠。

4、机械联锁：小室的门根据需要与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时，门才能开启，以保证安全。

五、 TRY- 03高低压供配电技术成套实训设备  功能和实训项目

低压供配电技术成套实训设备包含不同的低压配电柜，覆盖了常见的低压供配电的配置。

柜体安装方式为整体安装方式。进出线方式为上（下）进出线。

低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。

部分实训项目：

1、 配电系统运行方式实训

2、 低压配电设备的倒合闸操作实训变压器的运行及检测实训

3、 变压器的运行及检测实训

4、 跌落式保险的安装与维修实训

5、 高压隔离开关的操作实训

6、 避雷器的原理与接线操作实训

7、 高压供电设备的倒闸操作实训

8、 互感器实训

9、 电流互感器接线方式

10、 有功、无功电度表的接线实训

11、 多功能综合仪表接线实训

12、 抄表实训

4、开关电器实训

⑴低压框架断路器的原理与接线

⑵低压塑壳断路器的原理与接线

⑶隔离开关的原理与接线

5、手动功率因数补偿实训

6、自动功率因数补偿实训

7、低压配电线路分级保护实训

8、接地保护实训

9、0.4KV照明系统配电实训

10、0.4KV动力系统配电实训

11、 安全操作规程培训

12、 供配电工、维修电工职业技能鉴定考核训练
