维修电工技能实训考核装置(网孔板、双组型)

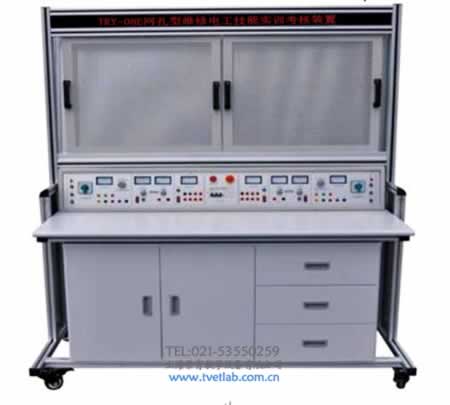

TRY-08E 维修电工技能实训考核装置(网孔板、双组型)
一、维修电工技能实训考核装置概述
网孔型初级维修电工实训考核装置(双组型)该设备主要由实训桌、网孔板、实训元器件组成;学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业.. 本实训装置主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。
二、维修电工技能实训考核装置特点
维修电工技能实训考核装置(网孔板、双组型)
1. 电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训
2. 操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资
3. 设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠
4. 实训台为双人座，即可以两个学生同时进行实训，电源独立互不干扰
5. 网孔板为挂件式，采用1.5mm厚的钢板表面喷塑处理，网孔板的尺寸为600mm ×700mm,孔大小为5×10
6. 配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良
三、维修电工技能实训考核装置技术性能
1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：1574mm×805mm×1650mm
5. 安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断间≤0.1s）、过压保护、过流保护、过载保护等措施
四、维修电工技能实训考核装置基本配置
实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。
1. 设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。
2. 实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。
3. 可调直流稳压电源
每个工位提供一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示，输出有软截止自动恢复保护功能；
4. 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有一个抽屉（带锁）用于放置工具和元器件。
五、维修电工技能实训考核装置实训项目
1. 电力拖动实训项目
(1) 三相异步电动机直接启动控制
(2) 三相异步电动机接触器点动控制线路
(3) 三相异步电动机接触器自锁控制线路
(4) Y-Δ启动手动/自动控制电路
(5) 接触器联锁的三相异步电动机正反转控制线路
(6) 按钮联锁的三相异步电动机正反转控制线路
(7) 双重联锁的三相异步电动机正反转控制线路
(8) 倒顺开关控制的三相异步电动机正反转控制线路
(9) 三相异步电动机能耗制动电路
(10) 三相异步电动机串电阻降压启动控制线路
(11) 三相异电动机的多地控制
(12) 工作台自动往返控制线路
(13) 学生自行设计电路的安装、接线与调试
2. 仪表照明实训项目
(1) 电工常用工具的使用
(2) 白炽灯照明电路的安装
(3) 两个开关控制一盏灯
(4) 两地控制一盏灯
(5) 声控开关控制照明电路
(6) 日光灯电路
(7) 电度表原理与接线
(8) 单相电度表的直接接线
(9) 单相电度表经电流互感器接线
(10) 住宅照明线路实训
六、单组器件配置清单（整套装置需配置两组元器件）
序号
名 称
型号与规格
数量
备注
1
单相电度表
DD862a
1台
2
螺口灯座
3A/250V
2只
3
灯泡
220V/40W
2只
4
单联开关
1只
5
双控开关
1只
6
声（光）控延时开关
1只
7
开关盒
86×86×40
2只
8
日光灯管套件（镇流器）
10W
1套
9
电流互感器
LMK3(BH)-0.66 5/5A 5VA
1只
10
空气开关
DZ47-63LE4P5A
1只
11
保险丝座
RT18-32/3P
1只
12
直插式保险座
RT14-20
2只
13
熔断器
RT18-20/3A
3只
14
熔断器
RT14-20/2A
2只
15
交流接触器
LC1-D0610Q5N
3只
16
接触器辅助触头
LA1-DN11
3只
17
热继电器
JRS1D-25（0.63-1A）
1只
18
热继电器座
JRS1D-25/Z
1只
19
通电延时时间继电器
ST3PA-B/380V（0-10S）
1只
20
时间继电器座
PF-083A
1只
21
平动按钮
Φ22-LAY16-AG11
2只
22
平动按钮
Φ22-LAY16-AR11
2只
23
平动按钮
Φ22-LAY16-AB11
1只
24
按钮开关盒
3孔
2只
25
行程开关
LX19-222
2只
26
行程开关
LX19-001
2只
27
倒顺开关
KO3-15
1只
28
电阻
75Ω/75W
3只
元器件箱
29
电阻
10Ω/25W
1只
30
二极管
1N5408
4只
31
塑料安装卡子
250只
32
自攻螺丝
120只
33
走线槽
2525
2米
34
接线端子排
JF5-2.5/5
5条
35
G形导轨
0.4米
1根
36
三相鼠笼式异步电动机
AC380V△
1台
电工电子电气实验实训考核设备
维修电工技能实验实训考核装置
- • 直流调速实验装置(TRYTS-204A)
- • TRYPD-205B PLC、单片机及微机原理综合实训装置
- • TRY-08C 网孔型高级维修电工实训考核装置
- • TRY-08A 网孔型初级维修电工实训考核装置
- • TRY-760E 电机控制及仪表照明电路实训考核装置（柜式、双面）
- • 机床电气控制技术及工艺实训考核装置
- • 电工电子实验设备,电工电子实训设备
- • TRYW-01D维修电工仪表照明实训考核装置
- • TRYW-01F维修电工电气控制及仪表照明电路综合实训考核装置
- • TRYW-01E维修电工电气控制技能实训考核装置
- • TRYW-01C高级维修电工及技能培训考核实训装置
- • TRYW-01B高性能中级维修电工及技能培训考核实训装置
- • TRY-760A初级电工、电拖实训考核装置（柜式）
- • TRY-760B型中级电工、电拖实训考核装置
- • TRY-760C高级电工电拖实训考核装置
- • RYW-02B型网络化智能型维修电工电气控制技能实训考核装置
- • TRYW-02A网络化智能型维修电工及技能实训智能考核装置
- • TRYJS-02维修电工技师、高级技师技能实训考核装置
- • TRY-08E维修电工技能实训考核装置
- • TRY-760F维修电工技能实训考核装置
- • TRYJS-01型电工技师技能实训考核装置
- • TRYX-083型高级维修电工实训考核装置
- • TRYX-082型中级维修电工实训考核装置
- • TRYX-081型初级维修电工实训考核装置
- • TRY-08B 网孔型中级维修电工实训考核装置
- • TRY-08D电工实训考核装置
- • 高级电工及技师技术实训与考核装置
- • 高级电工技能实训与考核装置
- • 高级电工技能实训考核装置
- • 电机装配技能实训装置,电机装配实训台
- • TRY-760H维修电工实训考核装置(大赛柜）
- • TRYDJ-01A型电机检修技能实训装置
- • TRYDJ-01C电机·变压器维修及检测实训装置
- • TRYDJ-01D电机与变压器综合实验装置
- • 多功能家用电子产品电气控制综合实训装置
- • 晶闸管中频电源技能实训考核装置
- • TRY-760D 仪表及照明电路实训考核装置（柜式、两面双组型）
- • TRYTS-01 小容量晶闸管直流调速系统实训考核装置
- • TRY-760J仪表及照明/单三相电机实训考核装置
- • TRYW-01A高性能初级维修电工及技能培训考核实训装置
- • TRY-760G电工实训考核装置（柜式、双面型）
- • TRY—01A 高性能初级维修电工及技能考核实训装置
- • TRYW-01C 高性能维修电工及技能实训装置
- • TRYW-02C 维修电工技师•高级技师技能实训考核装置
- • TRYW-01F 电气控制及仪表照明电路实训考核装置
- • TRYWX-084 维修电工技能实训考核装置(网孔板、双组型)
- • TRY-DQ01 电气装配实训装置
- • TRY-DJ03 电机拆装与维修实训台
- • TRYYD-01A 安全用电实训台
- • TRY-DGZP01 电工实训装配实训装置
- • TRYWJ-01 高级维修电工技师技能实训考核装置(五合一)
- • TRYWJ-02 中级维修电工及技能实训考核装置
