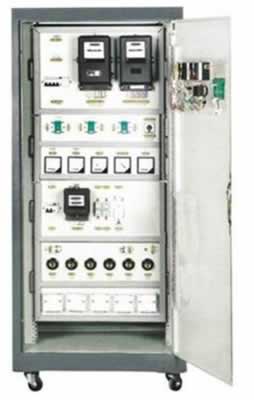

仪表及照明/单三相电机实训考核装置

一、仪表及照明/单三相电机实训考核装置描述：

TRY-760J 仪表及照明单三相电机控制实训考核装置,根据电工新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气..仪表及照明/单三相电机实训考核装置在标准的电气控制柜中，合理利用柜体的双面空间，科学地在一面布置照明电路的元器件；另一面布置电动机控制电路所需要的等各种电器元件,各元器件的接线点已可靠连接至接线端子排，学生在接线端子上进行电路连接。控制柜面板装有电流、电压表及操作按钮元件。按生产实际中常用的控制电路配备，选用元件与生产、生活中实际使用的元件一致。仪表及照明/单三相电机实训考核装置可完成各种常用照明电路和常用电动机控制电路的实训，配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。适合高等、中等职业技术院校电类专业，机电类专业的专业实训室使用和其他专业的电工实验室使用。也可以供技师学院、技能鉴定部门和培训机构进行安装、维修电工初级、中级和电工上岗证鉴定的培训和考核。

仪表照明实训考核装置,单三相电机实训装置

二、仪表及照明/单三相电机实训考核装置特点

1.柜体里已安装有漏电断路器、电流互感器、交流接触器、热继电器、中间继电器、时间继电器、行程开关、单联开关、双联开关、单三相电度表、电压表、电流表、照明灯、日光灯、插座等各种器件，且所有器件的接线都在接线端子排上进行，避免了因长期在器件本身进行接线而导致元器件的损坏。接线布局通过走线槽进行工艺布线。

2.三相四线电源输入，经漏电保护器、总开关后,由接触器通过启、停按钮进行操作，并设有急停控制按钮。

3.柜内的元件安装板为模块式结构，可根据实训所需元气件和接线方便，进行上下位置调换。

4.结构更加紧凑、合理，单面就可以完成电机控制及仪表照明，并将操作按钮及一些测量仪表安装在门上，并使操作更加方便安全。双面配置完全一样，提高了设备的利用率和节省了实验室的空间。

三、仪表及照明/单三相电机实训考核装置技术指标

1.工作电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1800mm

4.整机容量：＜1kVA

5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施

四、仪表及照明/单三相电机实训考核装置基本配置

柜门上装有主控电源面板和实训元器件板：

1.主控电源板

(1)装有交流电压表、交流电流表及电压指示切换开关各一只，它们分别用于监视装置的电压和负载的大小；

(2)定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警的总次数, 为学生实训技能的考核提供一个统一的标准；

(3)通过启、停按钮控制电源的输出，并设有急停按钮，电源的输出还设有短路保护。

2.实训元器件板

设有按钮红色二只、绿色二只、黑色一只、急停一只，旋钮开关二只，信号指示灯DC220V一只、AC220V一只、AC6.3V两只，交流电压表0～450V一只、交流电流表0～5A三只，转换开关一只。

3.实训模块（一）：提供三相四线有功电度表、三相四线无功电度表、电流互感器3只、接线端子等；

4.实训模块（二）：提供单相电度表、日光灯套件、白炽灯、各种开关、接线端子等；

5.实训模块（三）：提供二极管、大功率电阻、可调电阻、控制变压器、直流接触器、保险丝、空气开关、单相漏电保护器、接线端子等；

6.实训模块（四）：提供交流接触器、行程开关、接线端子等；

7.实训模块（五）：提供交流接触器、热继电器、时间继电器、接线端子等；

控制柜还设有四个万向轮和四个固定调节机构。

五、仪表及照明/单三相电机实训考核装置实训项目

1.仪表及照明

(1)白炽灯电路接线

(2)日光灯电路接线

(3)触摸开关控制白炽灯电路接线

(4)声控开关控制白炽灯电路接线

(5)两地控制一盏灯接线电路

(6)单相电度表直接接线电路

(7)单相电度表间接接线电路

(8)三相四线有功电度表直接接线电路

(9)三相四线有功电度表经电流互感器电路

(10)功率因数表接线电路

(11)电压表、电流表接线电路

(12)一只电流互感器用于单相回路的控制电路接线

(13)两台电流互感器接成不完全星形接线电路；

(14)两台电流互感器差接接线电路；

(15)三只电流互感器接成星型接线电路

(16)三只电流互感器接成三角型接线电路

(17)电流互感器与电流表配用接线电路

(18)万能转换开关和电压表测量三相电压接线

2.交、直流电机控制

(19)接触器点动控制

(20)接触器自锁控制

(21)具有过载保护的正反转控制

(22)接触器连锁的正反转控制

(23)按钮连锁的正反转控制

(24)双重连锁的正反转控制

(25)接触器控制的Y-Δ控制

(26)时间继电器控制的Y-Δ控制

(27)单向起动停止控制电路

(28)三相异步电动机直接起动控制

(29)三相异步电动机接触器点动控制电路

(30)三相异步电动机的两地控制

(31)三相异步电机的手动/自动顺序控制电路

(32)Y-Δ启动手动/自动控制电路

(33)能耗制动的控制电路

(34)三相异步电动机可逆运行双向能耗制动控制电路

(35)反接制动控制电路

(36)三相异步电动机串电阻起动及反接制动控制电路

(37)工作台自动往返控制电路

(38)三相异步电动机正反转点动控制电路

(39)带有点动的自动往返控制电路

(40)三相异步电动机接触器自锁控制电路

(41)三相异步电动机单向点动控制电路

(42)串电阻降压起动控制电路

(43)C620车床电气控制线路

(44)电动葫芦电气控制线路

(45)Y3150滚齿机控制电路

(46)并励直流电动机电枢回路串电阻二级起动控制线路

(47)并励直流电动机的正反转控制电路

(48)并励直流电动机电枢回路串电阻调速电路

(49)直流电动机励磁调速控制线路
