多功能单片机教学实训实验箱

TRY-610K多功能单片机实验箱

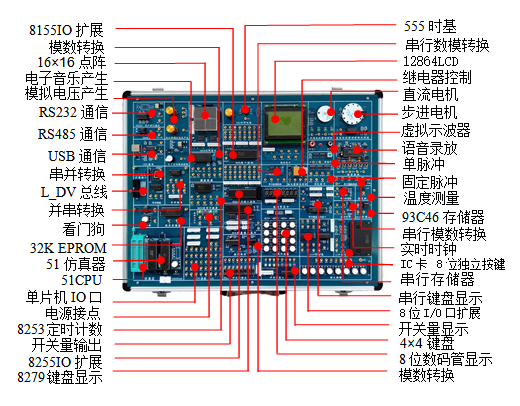

实验箱图片

一、单片机实验箱适用专业

适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。是《MCS-51 单片机原理与接口》《C8051 嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA 技术》等课程教学的最佳配套实验设备。

二、多功能单片机教学实验箱系统简述

TRY-610K多功能单片机实验箱是将MCGS工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术，包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术，充分了解和掌握当今单片机领域流行的各种外设器件应用。

具有二种工作方式：一是联 PC 机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有实验监控，在无仿真器状态下，系统自动切换到脱机管理状态，可轻松使用EPROM中的实验程序完成实验。

三、单片机实验箱系统硬件组成

1、计算机 (自备）

2、 TRY-610K 单片机综合实验系统

3、基于KEIL C51 单片机仿真器，USB通信方式。

四、单片机实验箱详细技术指标

1、基础接口电路

1）多路定时计数器8253A接口电路。

2） 8路8位并行AD转换器ADC0809应用电路。

3） 1路8位并行转换器DAC0832接口电路

4）可编程并行输入/输出接口8255。

5）可编程并行输入/输出接口8155。

6）可编程键盘显示接口8279。

8）单片机系统简单I/O口扩展电路74LS273/74LS244。

9）看门狗电路MAX813。

2、人机接口电路

1）8位LED发光管输出显示

2）8位开关量输出模块。

3）8个独立的LED数码管。

4）4×4矩阵键盘电路。

5）8个查询式键盘。

6）16×16点阵LED模块，由4个8*8点阵和驱动电路组成。

7）12864 LCD图形、中文、字符显示模块。

8）两路带消抖±单脉冲产生电路。

9）1HZ-1MHZ分8路输出固定脉冲发生。

10）555时基应用电路。

3、外设执行部件

1）5V继电器控制、音乐发生器电路。

2）步进电机20BY及直流电机驱动与控制。

3）扬声器驱动电路。

4）蜂鸣器驱动电路。

5）光电测速模块电路。

4、通信接口电路

1）USB1.1(CH375)通信模块 ,支持HOST /SLAVE模式。

2）IRM5000红外无线通信模块。

3）RS232/RS485接口应用和电平转换电路。

4）I2C串行实时日历/时钟PCF8563。

5）I2C串行键盘显示控制器Zlg7290。

5、存储器电路

1）32K静态SRAM ,64KEPROM。

2）串行存储器93C64读写电路。

3）I2C串行存储器24C02应用电路。

4）IC卡读写模块电路。

6、数据转换

1）单路8位数字模拟转换接口DAC0832。

2）8路8位模拟/数字转换接口ADC0809。

3）串行8位A/D 转换电路TLC549及其相关电路

4）串行10位D/A 转换电路TLC5615及其相关电路

5）ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。

6）数字温度传感器DS18B20，用于环境温度检测。

7）串并转换74LS164和并串转换74LS165应用电路。

8）模拟量产生模块（可调电压模块）。

9）通过L_DV总线扩展16C550串行通信模块（完全替代器件8250 ）；扩展压力传感器

实验模块和温度传感器实验模块；红外遥控接收实验模块（配红外遥控器）和LM386 音频模块。

7、单片机仿真器

配备USB接口的KEIL C51单片机仿真器，完全仿真P0-P3口，不占有片内任何资源。调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容，支持夭折功能可仿真各种 51 指令兼容单片机，如ATMEL、WINBOND、INTEL、SST、ST 等。USB 接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三 CPU 设计，采用仿真芯片＋监控芯片＋USB 芯片结构，在仿真状态下仿真芯片被完全冻结，可以 100%重现 CPU 所有特性，即总线 I/O 口。

KEIL C51仿真器内部带有32KB的FLASH，用于用户程序下载；能够实现STC单片机的0-64KBFLASH的ISP下载编程功能。

8、总线扩展接口和扩展模块

主板上留有L_DV总线扩展接口，可以扩展各种新型接口电路。支持EDA设计应用实验、CAN总线应用电路、以太网络通信应用电路、USB通信电路、2.4G无线通信电路、光柱显示电路、8×8双色点阵、GPS通信、非接触式IC卡读写电路和综合传感器模块等。

9、工作电源

+5V/2.5A；+12V/1 A；-12V/1A。+5V主电源带过压、欠压、过流和电路保护功能并可自动回复。

五、多功能单片机实验箱系统软件

1、WINDOWS 下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2、Small RTOS(51) 1.12.1v R 嵌入式操作系统。

3、在线下载软件：STC_ISP_V479。

4、MGCS工业组态软件

5、近40个单片机应用设计例程

6、MGCS工业组态软件与单片机接口例程

六、单片机实验箱外形尺寸:480×360×148mm

七、单片机实验箱实验项目（有配套实验指导书）

（一）硬件实验：

1、单片机I/O口应用实验_ P3.3口输入 P1口输出

2、单片机I/O口应用实验_工业顺序控制

3、并行I/O接口8255应用

4、简单I/O口扩展

5、A/D 转换实验

6、D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

13、8031单片机串行口应用实验_双机通信

14、8031串行口应用实验_与PC机通信

15、串行A/D转换器TLC549应用

16、串行D/A转换器TLC5615应用

17、单片机双机通信实验_用RS485总线

18、USB接口应用实验

19、16X16 LED点阵显示实验

20、128 X 64 LCD液晶显示接口实验

21、数字温度传感器18B20实验

22、看门狗电路MAX708

23、I2C总线应用实验

（1）串行E2PROM的读写实验

（2）I2C智能卡读写实验

（3）串行键盘显示接口ZLG7290应用实验

（4）PCF8563串行实时时钟应用实验

25、定时计数器8253A应用实验

26、ISD1730语音录放实验

27、红外接口通信实验

28、Small RTOS(51) 1.12.1v 使用

29、直流电机、步进电机闭环控制实验

30、红外遥控实验

31、16C550可编程异步通讯接口实验(替代老器件8250s实验）；

32、8251 可编程通讯接口实验（与 PC 机）；

33、温度测量实验；

34、压力测量实验；

35、PWM 脉冲宽度调制实验；

36、射极跟随器实验；

37、工业组态软件编程实验

38、MCGS工业组态软件在单片机控制中的应用实验

1）步进电机控制实验_总线控制

2）直流电机控制实验_总线控制

3）工业顺序控制实验_位控制

4）数据采集实验_总线控制

5）数据采集实验_总线控制

6）数字电压表实验

7）液体混合控制实验

8）交通灯控制实验

......无限扩展

39、工业组态软件和微控制器的接口编程实验

(二)软件实验：

1、清零程序；

2、拆字程序；

3、拼字程序；

4、数据区传送子程序；

5、数据排序实验；

6、查找相同数据个数；

7、无符号双字节快速乘法子程序；

8、多分支程序；

9、脉冲计数实验；

10、电脑时钟实验。

扩展选配实验

1、CAN总线应用实验

2、以太网通信接口应用实验

3、非接触式IC卡读写实验

4、GPS通信实验

5、光柱显示实验

6、双色点阵显示实验

7、GPS 通信应用实验

八、多功能单片机实验箱配置表

序号	名称	说明	数量
1	TRY-610K实验平台	含详细技术指标里全部硬件	1台
2	2号实验用导线		25根
3	9芯-9芯串口通信线		1根
4	扁口USB通信线		1根
5	8芯-8芯排线	40CM 2根和30CM 4根	6根
6	4芯-4芯排线	30CM	3根
7	2芯-2芯排线	100CM	2根
8	实验指导书		1套
9	软件光盘		2张
☆扩展选配模块
☆1	19号 CAN总线通信模块		1
☆2	20号以太网通信模块		1
☆3	23号压力测量模块		1
☆4	24号 2.4G无线通信模块		1
☆5	26号光柱显示应用模块	41线显示	1
☆6	31号8×8双色点阵显示		1
☆7	33号继电器控制模块	4路继电器输出	1
☆8	34号光藕隔离输出模块	8路隔离输出	1
☆9	35号 GPS 通信应用模块		1
☆10	43号非接触式 IC卡		1
☆11	集成传感器模块		1
