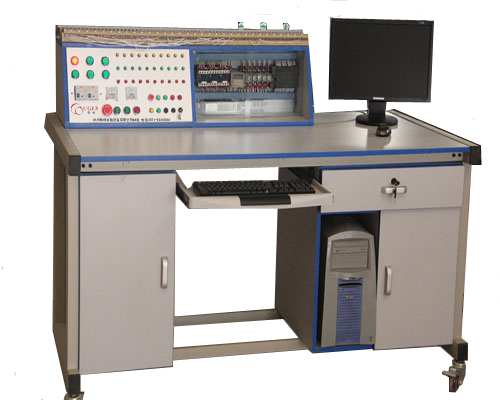

TRYJDX-10A型机电电气PLC可编程序控制器综合实验设备

机电电气plc控制器实验设备,plc可编程单片机实训装置机电电气PLC可编程序控制器综合实验设备实验室内的设备配置了可编程序控制器（SIMATIC S7-200）是选用了SIEMANS公司生产的小型PLC及其扩展模块，特别值得一提的是，该实验室的控制箱是自行设计和制作的。

根据《中华人民共和国教育行业标准-电工电子类实训基地仪器设备配备标准》，教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，我公司联合相关单位院校的专业教师、资深行业专业人员，按照职业教育教学和实训要求，结合实际的教学和学生实验情况，研发了该实验室设备。

PLC可编程控制是微电子技术和自动控制技术相结合的产物，是专门针对工业环境应用而设计的一种特殊的计算机系统，具有控制功能强、可靠性高、使用灵活方便、易于扩展、通用性强等一系列优点，可用于各类机械或生产过程的复杂控制和自动化网络构建，PLC可编程控制在工业控制领域里得到了广泛的应用，是现代工业自动化的三大支柱（PLC、CAD/CAM、机器人）之一。

TRYJDX-10A型机电、电气、PLC可编程序控制器综合实验设备

PLC可编程序控制器、机电、电气实验室设备、可编程控制器实训室简介

一、PLC可编程控制课程简介

在可编程控制器（PLC）出现以前，继电器控制在工业控制领域占主导地位，由此构成的控制系统都是按预先设定好的时间或条件顺序地工作，若要改变控制的顺序就必须改变控制系统的硬件接线，因此，其通用性和灵活性较差。

随着计算机技术的发展，1969年，美国数字设备公司 (DEC 公司 ) 研制出了第一台可编程控制器，在美国通用汽车公司的生产线上试用成功，并取得了满意的效果，可编程控制器自此诞生。PLC综合了计算机技术、电气控制技术、自动控制技术和通讯技术而发展起来的一种新型、通用的自动控制装置。它具有结构简单、编程方便、性能优越、灵活通用、使用方便、可靠性高、抗干扰能力强等一系列优点，在工业生产过程自动控制领域得到广泛的应用。无论是国外引进的自动化生产线，还是自行设计的自动控制系统，都广泛采用单台或多台可编程序控制器组成。所以，掌握PLC技术，是改造传统生产工艺和设备的重要途径。目前，PLC与电气控制在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业。

《PLC原理及应用》课程是我院机电一体化技术专业的核心专业课程。

一、PLC可编程控制控制箱的设计思路

1．可编程控制器（PLC）控制实验箱的设计基本思路，就是要让学生贴近生产实际，增加学生实验的自主性，加强动手能力，灵活运用PLC（包括扩展模块）及各种控制器件而不只是单纯地为实验而实验。通过实验、开放、小课题以及毕业设计，使学生逐步了解并最终达到初步掌握应用PLC的能力。

2．控制箱的设计与生产企业的实际应用相结合，所使用的元件、导线、连接方式、箱子外型等都尽可能与实际机械设备上的控制箱类似。

3．控制箱内有足够多的输入和输出元件，以及接触器、时间继电器、不同电压等级的中间继电器等，既能满足基本教学需要，又便于进一步扩展应用。各种控制电器的类型尽可能多样化，让学生能尽快了解不同种类的电器元件。

4．为了最大限度地提高学生的动手能力，又尽可能减少对元件器本身的损害，各种元器件输入、输出端子都被引接至端子排上，编上线号，并将编线号的分布情况绘成图纸。学生可以根据图纸，自行设计电路及接线方式。这样既能使学生了解编号的设计方式，又能掌握编号接线的优势，同时还能最大限度地保证元件设备完好。

二、PLC可编程控制控制箱的性能特点

1．该控制箱的功能齐全，元器件数量和种类较多，既有实验、自行设计开发功能，又有体验实际的效果。控制箱设计周全，外观精美、体积小巧，安装专业、线号清晰，接线方便、直观性强，是一种通用型的PLC实验教学仪器。

2．控制箱只比普通电脑显示器略宽一点，仅有1根电源线与外界相连，可以放置于普通实验桌上。建议1个学生使用1台设备，也可以两个人及更多学生同时设计、操作同一台控制箱。必要时，甚至可以将若干台控制箱进行多个PLC的联网操作。

3．每一个使用实验室控制箱的学生，都是第一次接触这些厂矿企业实际在用的元器件和设备，动手操作的能力非常有限。为此，将部分最常用的接线端子安装在控制箱顶部，可以让学生看清线路的安装方法和线号，也便于接线；同时，对于初学者来说，不需要打开控制箱门就可以完成一般的实验，提高了实验的安全性。

4．控制箱的顶部，还有安装着三个风扇电机和两个限位开关，是仿照工业现场中此类元件往往安装在机械设备上、而不安装于控制箱内的情况，尽可能将生产实际展现给学生，增强直观感受。采用轴流电机代替三相交流电动机，以及三个大按钮全部采用新型的保护式按钮，能够更有效地保证学生的安全。

5．各种类型的输入和输出点引出数量多达150个，便于学生对PLC进行扩展功能的应用。并且在个别输入、输出点损坏的情况下，不影响学生对实验箱的使用。

6．所有的线号全部是电脑打印的，并采用字母加数字的方式按一定规律编排，既美观又便于学生识别；由此，可以帮助学生进一步理解线号的作用，还提高了接线时的安全性。

7．所有穿导线的金属面板孔都加装了橡胶防护套，确保控制箱使用时不发生漏电等意外事故。

8．安装了两个快速反应的空气开关，能更好地防止线路短路等事故发生，还为学生使用220V提供了一路单独供电的电源。这两个开关的顺序操作功能，可以更好地培养学生分段操作、减少事故发生的理念。

三、PLC可编程控制箱的可开实验

可编程序控制器（PLC）实验控制箱可以由教师指定实验项目，也可以由学生自行设计、开发实验项目，可完成的实验主要有：不同电压等级之间的间接控制，各种电动机的自动控制，模拟交通信号灯控制，艺术造型彩灯控制，步进电机控制，顺序控制，自动洗衣机模拟控制等等几十种既定实验，以及数百种设计性实验。

四、PLC可编程控制技术性能配置与参数：

可编程控制器（PLC）24点I/O（14个输入点和10个输出点），220V指示灯6个，24V指示灯30个，220V和24V继电器各5个，24V直流电机3个，24V/12V/5V（直流）开关电源一组

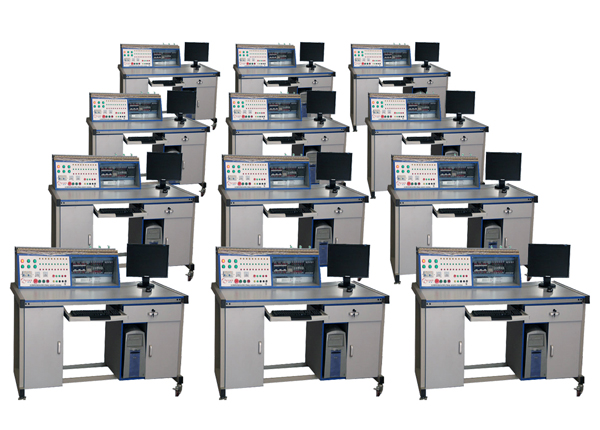

实验桌外观尺寸：1600X800X800 PLC可编程控制器实训台,PLC机电电气综合实训设备,上海荣育PLC

控制箱外观尺寸：宽600×高550×厚250（加装了所有元件后）

输入电源：220V（交流）/24V（直流）

输出电源：24V/12V/5V（直流）

装置容量：100VA

机电、电气实验室设备实验项目

PLC可编程控制可完成的实验项目：

1、小车循环运动的控制、

2、传送带报警的控制、

3、电机的顺序启动与停止、

4、抢答器、

5、电机启停的控制、

6、十字路口交通灯控制、

7、多个传送带启停控制、

8、大小球分捡装置、

9、传送带报警的控制、

10、搅拌器的PLC自动控制实验、

11、LED数码管显示PLC自动控制实验、

12、四层电梯的PLC自动控制实验、

13、艺术彩灯造型的PLC控制实验、

14、电机的自动控制实验、

15、步进电机的PLC控制、

16、自动送料装车系统控制实验自动售货机实验、

17、自动洗衣机控制系统模拟实验、

18、继电器控制系统

并可在实际运用中开发出更多的实验项目

建议使用单位配置稳压电源和数字式万用表等常规仪器工具。

TRYJDX-10A型机电、电气、PLC可编程序控制器综合实验设备基本配置

一桌/台为例：A型为全木实验桌，B型为钢木实验桌。

序号	材料名称	规格型号	数量	备注
1	计算机		1	自配
2	主控制箱已装5-27	宽600×高550×厚250，全钢磷化喷塑	1
3A	全木型实验桌	1600X800X800	1	可选
3B	钢木型实验桌	1600X800X800	1	可选
4	学生实验凳	镀铬钢管，仿皮	1
5	断路器	D47-2P/10A	1
6	断路器	D47-2P/16A	1
7	交流接触器	CJX2 0910	3
8	时间继电器	DH48S	1
9	时间继电器	H3Y	1
10	中间继电器	HH52P	5
11	启动按钮		2
12	停止按钮		1
13	紧急停止按钮	RDA37-11ZS	1
14	开关电源	220/24/12/5V	1
15	信号灯	220V	6
16	小信号灯	SAD16-22D/S28 24V	30
17	带灯自锁按钮		1
18	带钥匙开关		1
19	二位转换开关		1
20	三位转换开关		1
21	不带灯自锁按钮		1
22	小启动按钮	ZB2-BE101C	4
23	小停止按钮	RDA37-11BN	1
24	限位开关	LX19-001	1
25	限位开关	LX19-212	1
26	直流电机	100*100 24V	3
27	可编程序控制器	西门子S7 200	1
28	电源线	1.2米	1
29	数据线		1
30	数字万用表		1
31	稳压电源	220V、1-3KW	1	自配或代配

TRYZK-201B 自动化综合实训装置（PLC/触摸屏）

1、TRYZK-201B 自动化综合实训装置（PLC/触摸屏）概述
“TRYZK-201B 自动化综合实训装置（PLC/触摸屏）”主要集可编程逻辑控制器、触摸屏、模拟控制实验板等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。自动化综合实训装置配备的PLC主机可根据实际需要采用三菱FX1N-40MR、西门子S7-200 CPU226、欧姆龙CPM1A-40CDR、松下FP-X C40R可编程控制器。触摸屏根据实际需要可选取三菱系列、西门子系列、欧姆龙系列、松下系列等。自动化综合实训装置设有电流型漏电保护器，控制屏若有漏电现象，漏电电流超过一定值，立即切断电源，对人身安全起到一定的保护作用。
