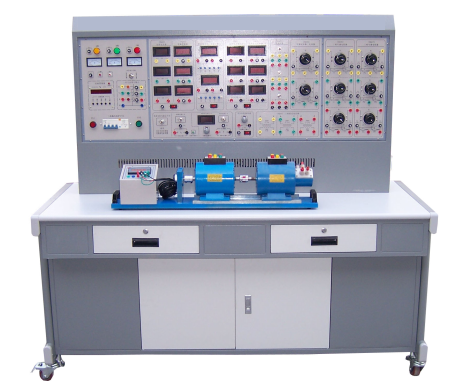

TRY-08变压器及电机控制综合实验装置

   本装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

一、产品特点

1、综合性强：即能完成“电机拖动”实验又能完成单、三相变压器实验，还可扩展电气控制技术实验。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。

4、用“校正直流测功机”测原动机输出功率，完全克服了以往“涡流测功机”死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。

5、设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。

6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。

二、技术性能

1、输入电源：三相四线380V±10% 50Hz
 2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、装置容量：＜1.5KVA

4、重    量：300Kg

5、外形尺寸：1600×750×1300（mm）

三、实验项目：

（一）直流电机实验

1、认识实验

2、直流发电机

3、直流并励电动机

4、直流电动机启动：串电阻启动、降压启动

5、直流电动机改变转向的方法

6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

（二）单相变压器实验

1、单相变压器变比K

2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。

3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。

4、单相变压器负载实验，测取变压器负载数据UZ = f（IZ）。

（三）三相变压器实验

1、三相变压器绕组极性的测定

2、三相变压器联结组别的测定

（四）异步电动机实验

1、三相绕线式异步电动机定子电阻的测试

2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线

3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线

4、三相异步电动机参数的求取

5、三相异步电动机在各种运行状态下的机械特性

（五）三相同步电动机实验

（六）三相线绕式异步电动机实验

（七）电力拖动控制实验项目

1．闸刀开关正转控制线路

2．接触器点动正转控制线路

3．具有自锁的正转控制线路

4．具有过找保护的正转控制线路

5．倒顺开关控制正反转控制线路

6．接触器联锁的正反转控制线路

7．按钮联锁的正反转控制线路

8．按钮接触器复合联锁控制线路

9．自动往返行程控制线路

10．接触器控制串联电阻降压起动线路

11．时间继电器控制串联电阻降压控制线路

12．手动Y/△降压起动

13．接触器控制Y/△降压起动

14．时间继电器控制Y/△降压起动

15．QX3-13型Y/△自动起动控制线路

16．半波整流能耗制动控制线路

17．全波整流能耗制动控制线路

18．C620车床电气控制线路

19．手动降压起动

20．单相运行反接制动控制线路

21．电动葫芦电气控制线路

22．C6163车床电气控制线路

23．控制电路联锁控制线路

24．主电路联锁控制线路

25.C6140普通车床电气控制线路

26.C650-2普通车床电气控制线路

27.M7120平面磨床电气控制线路

28.M7130K平面磨床电气控制线路

29.M1432A万能外圆磨床电气控制线路

30.X62W型万能铣床电气控制线路

31.Z3050摇臂钻床电气控制线路

32.Z3040B摇臂钻床电气控制线路

33.Z35摇臂钻床电气控制线路

34.T68卧式镗床电气控制线路

35．双速电机手动变速器控制线路

36．双速电机时间继电器控制强路

37．同步电动机的能耗制动控制线路

38．三相线绕式异步电动机手动控制线路
39.三相线绕式异步电动机自动起动控制线路


四、装置的基本配备

（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）

1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。

2、励磁电源：直流220V/0.5A，具有短路保护

3、电枢电源：直流0-220V/2A连续可调电源一路，具有短路保护

4、连续可调交流电源：0-240V连续可调，具有短路保护

5、可调同步励磁电机电源：0-40V/2A连续可调，具有短路保护

6、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。

7、测量仪表

（1）直流数显电流表三只：量程2000mA，0.5级

（2）直流数显电压表三只：量程300V，0.5级

（3）交流数显电流表三只：量程3A，0.5级

（4）交流数显电压表三只：量程500V，0.5级

（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。

8、三相转换开关二组，单相转换开关一组

9、三相可调电阻器（三组90Ω×2/1.3A）

10、三相可调电阻器（三组900Ω×2/0.41A）

（二）器材配备

1、单相变压器三只，原边220V/0.35A，副边55V/1.4A

2、直流并（他）励电动机    1台

3、复励直流电动机          1台

4、校正直流测功机          1台

5、三相同步电动机          1台

6、绕线式交流异步电动机    1台

7、三相异步电动机          1台

8、三相双速异步电动机      1台

9、电气控制实验模块：

GSY-01　继电控制实验箱一；            GSY-02　继电控制实验箱二；

GSY-03　继电控制实验箱三；            GSY-04　继电控制实验箱四；

GSY-05　继电控制实验箱五；            GSY-06　继电控制实验箱六；

GSY-07　继电控制实验箱七；            GSY-08　继电控制实验箱八；

10、不锈钢电机导轨：光码盘测速系统及数显转速表，不锈钢导轨平整度好、无应力变形、加工精细、同心度与互换性好、电机运行噪音小。

11、灯箱负载

12、安全导线：采用高可靠护套结构手枪插连接法，具有柔软、耐压高、强度大、防硬化、韧性好等优点。

（三）实验桌

实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
