继电器特性及继保实验装置

TRY-03型 继电器特性及继保实验装置
品牌：上海荣育 咨询电话：021-63811399
一、产品特点
       实验项目齐全，综合了目前国内各类院校“电力系统继电保护”、“工厂供电”等课程的实验项目，实验内容丰富，设计合理，有利于拓宽学生的知识面。
 实验装置具有良好的兼容性和可扩展性。实验装置采用平台式设计，实验模块采用组件式，各校可根据实验教学需要，灵活选用实验模块，以后需增加实验的深度和广度，只需添加部件即可。
    继电器特性及继保实验装置的直观性强。各继电器均为凸出式，安装在面板的表面，学生可清晰地看到各种继电器的动作，方便地对继电器整定值进行调节，同时，在各面板上均画有继电器等部件的电气原理图，完全和教材相符，有利于学生对书本知识的理解，提高实验效果。

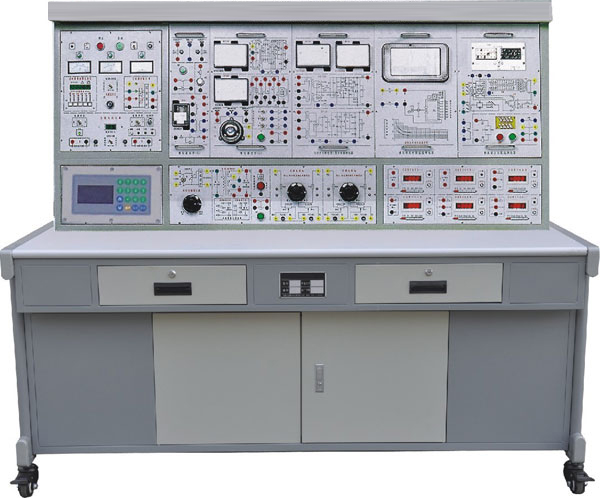

 继电器特性及继保实验装置
继电器特性及继保实验装置的整套性强，实验中需要的交直流电源、仪器仪表、继电器及其实验连接专用导线等所有部件配置齐全，学校购买时，不需要添加任何设备，即可完成所要求的实验内容。实验的真实性，实验中所采用的继电器均为目前电力系统现场采用的继电器，较好地反映了电力系统的现状，为学生毕业后能够迅速地从事继电保护系统的设计、安装、调试、检修等工作打下了良好的基础。结构合理性。整个结构采用三层框架式，面板排序按照实际线路的流程排列，实验功能块明晰，精心的设计使实验者对系统的理解，接线方便，提高了实验效率。完善的保护措施，实验装置提供了漏电断路器等各种人身安全保护措施，实验导线采用全封闭塑料导线，确保学生操作安全。各种仪表，电源均接有完善的保护功能。
二、实验项目
1、继电特性
(1)电流继电器特性实验 (8)闪光继电器特性实验
(2)电压继电器特性实验 (9)三相一次重合闸装置实验
(3)电磁型时间继电器实验 (10)整流型方向阻抗继电器特性实验
(4)中间继电器特性实验 (11)差动继电器实验
(5)信号继电器特性实验 (12)功率方向继电器特性实验
(6)晶体管负序电压继电器实验 (13)反时限过流继电器特性实验
(7)冲击继电器特性实验
2、线路保护
(1)6-10KV线路过电流保护实验 (7)自动重合闸后加速保护电路
(2)低电压启动过电流保护及过负荷保护实验 (8)功率方向过流保护实验
(3)重复动作手动复归中央信号装置实验 (9)反时限过流保护动作特性实验
(4)重复动作自动复归中央音响信号装置实验 (10)距离保护及阶段式方向距离保护整定实验
(5)具有灯光监视的断路器控制回路实验 (11)单侧电源辐射式输电线路三段式电流保护实验
(6)自动重合闸前加速保护实验
3、综合实验及考核实验（由学生自行设计线路进行考核）
(1)过流保护与三相自动重合闸实验与考核
(2)低电压启动过电流保护与自动重合闸(后加速)综合实验与考核
(3)电流闭锁电压速断保护与自动重合闸(后加速)综合实验与考核
(4)过电压保护与自动重合闸(后加速)综合实验与考核
(5)三段式电流保护与自动重合闸(后加速)综合实验与考核
(6)过电流保护与自动重合闸(前加速)综合实验与考核
(7)低电压启动过电流保护与自动重合闸(前加速)综合实验与考核
(8)电流闭锁电压速断保护与自动重合闸(前加速)综合实验与考核
(9)过电压保护与自动重合闸(前加速)综合实验与考核
(10)三段式电流保护与自动重合闸(前加速)综合实验与考核
三、实验台配置说明
1、主控制屏
(1)EPL-17　三相电源 (7) EPL-11　交流电压表
(2)EPL-01C 断路器及控制回路 (8) EPL-12　交流电流表
(3)EPL-41　电阻盘(1) (9) EPL-19　直流仪表
(4)EPL-42　电阻盘(2) (10)EPL-15　电秒表和相位仪
(5)EPL-43　电阻盘(3) (11)EPL-13　光字牌
(6)EPL-18　直流电源及母线 (12)EPL-25　信号指示
EPL-04　继电器(一)
EPL-05　继电器(二)
EPL-06　继电器(四)
EPL-07　继电器(五)
2、实验组件
(1) EPL-04　继电器(一)(DL-20电流继电器2只)
(2) EPL-05　继电器(二)(DS-20时间继电器、DY-20C低电压继电器)
(3) EPL-06　继电器(四)(DZ-31B中间继电器、DZS-12B中间继电器)
(4) EPL-07　继电器(五)(DX-8信号继电器2只)
(5) EPL-08　继电器(八)(自动重合闸)
(6) EPL-09　继电器(六)(差动继电器)
(7) EPL-10　继电器(七)(功率方向继电器)
(8) EPL-26　继电器(十三)(负序电压继电器)
(9) EPL-27　继电器(九)(冲击继电器)
(10)EPL-28　继电器(十)(阻抗继电器)
(11)EPL-29　继电器(十二)(过流继电器)
(12)EPL-30　继电器(十一)(闪光继电器)
(13)EPL-32　继电器(三)
(14)EPL-31　万能转换开关
(15)EPL-14　按钮及电阻盘
(16)EPL-16A 微机保护
四、移相器
1、高可靠性安全实验导线及配件
EPL-26　继电器(十三)　　EPL-28　继电器(十)　　EPL-14　按钮及电阻盘
EPL-27　继电器(九)　　　EPL-29　继电器(十二)
EPL-31　万能转换开关　　EPL-08　继电器(八)　EPL-09　继电器(六)　EPL-10　继电器(七)
EPL-32　继电器(三)
五、实验装置的性能说明
      本装置控制屏采用三层铝合金框架形成，面板共分三层：低层为一次系统，由三相交流电源，断路器，可调电阻盘(模拟输电线路)、负载等组成，中间层为活动模块，由二次回路的继电器和自动装置组成，用户可根据需要进行选择及扩展，上层为活动模块，由二次回路的交直流仪表，光字牌、音响和灯光等组件构成。整个结构设计合理，功能明确。
1、安全保护功能
控制屏电源由接触器通过启、停按钮进行控制。
装有电流型漏电保护装置，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验安全。
调压器输出接有高灵敏度的电子线路过流保护，相同，线间过电流或直接短路均能自动保护。
各种仪表，电源均接有完善的保护功能。
实验导线采用全封闭塑料导线，确保学生操作安全。
2、一次回路部分
EPL-17：三相交流电源
通过三相调压器和移相器分别输出0～100V连续可调交流电压，最大功率达3KVA，最大电流达10A，并带有电流型漏电保护器和高灵敏度互感器组成的电子线路双重保护，一旦过流或发生短路自动切断电源，对调压器和移相器进行保护。 带有一指针式交流电压表监视三相交流电压输出。
EPL-01C：断路器及控制回路
带有一合闸按钮和一分闸按钮，可分别手动控制断路器的合闸和合闸。并有合闸线圈和分闸线圈以及常开和常闭辅助触点引出，可由继电器控制。
EPL-20：变压器及单相可调交流电源
内有一输出功率为0.5KVA的单相调压器，可输出0-220V连续可调单相交流电压，并接有降压变压器，可输出最大电流达20A。
EPL-41：可调电阻盘(模拟线路)
EPL-42：可调电阻盘(模拟线路)
EPL-43：可调电阻盘(模拟线路)
3、二次回路测量和显示部分
EPL-11交流电压表　两只
EPL-12交流电流表　两只
精度达0.5级，带有量程切换，并具有过压、过流保护。
EPL-13：告警光字牌
带有6块告警光字牌，分别指示电流速断保护，带时限电流速断保护，定时限过流保护等，有1块作其他保护用。
EPL-15：电秒表和相位仪
电秒表：采用单片机制作，带有启动和停止接线柱，显示单位分别为s和ms，量程可实现自动切换。
相位仪：采用单片机制作，根据输入电压(0～150V)和电流(0～1A)判断电压和电流的相位角(-180°<φ<180°)
EPL-18：直流电源及母线
提供二次回路所需的220V直流电压，带有过流保护和发光二极管指示。 提供控制小母线输出。
EPL-19：直流仪表
分别提供0～300V直流电压表和0～2A直流电流表各1只，3位半得显示，精度0.5级。
EPL-25：信号，音响组件
黄、红、绿指示灯各1只，蜂鸣器1只。
4、实验组件
EPL-04继电器(一)
该模块是两只DL-21C的电磁式电流继电器，用于电机、变压器及输电线路的过负荷与短路保护线路中，作为启动元件。
EPL-05继电器(二)
该模块是一只DY-28C低电压继电器和一只DS-21时间继电器组成。DY-28C低电压继电器主要用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。DY-21时间继电器，作为辅助元件用于各种保护和自动线路中，使被控元件的动作得到可调的延时。
EPL-06继电器(四)
该模块是一只DZ-31B中间继电器和一只DZS-12B的延时中间继电器。DZ-31B中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点的数量和容量。DZS-12B继电器作为延时返回继电器，用于直流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点的数量和容量。
EPL-07继电器(五)
该模块是两只电流型DX-8型信号继电器，用于直流操作的保护和自动控制线路中，作为动作指示器。
EPL-08继电器(八)
该模块是一只DH-3型三相一次自动重合闸，用于输电线路上实现三相一次重合闸的控制回路中。
EPL-09继电器(六)
该模块是一只DCD-5A型差动继电器，用于两绕组或三绕组电力变压器的单相保护线路中，作为主保护。可以完整、明显的测出工作电流、制动电流及它们的相位差制动特性曲线。
EPL-10继电器(七)
该模块是一只LG-11行功率方向继电器，用于在相间方向保护中作为功率方向的判别元件。可以完整、明显的测出其角度特性及伏安特性曲线。
EPL-26继电器(十三)
该模块是一只BFY-13型晶体管负序电压继电器，用于发电机和变压器的继电保护线路中，作为电压闭缩元件，以反应不对称短路时电压的负序分量。
EPL-27继电器(九)
该模块是一只ZC-23型冲击继电器，该继电器是一种由电容、二极管、滤波器及干簧继电器等元器件构成的冲击继电器。可供直流电源操作的继电保护及自动控制系统中作集中信号之用。
EPL-28继电器(十)
该模块是一只LZ-21型阻抗继电器，该继电器为整流型方向阻抗继电器，用于大电流或小电流接地系统的距离保护中作测量元件，可以满足线路继电保护的选择性、灵敏性以及快速切除故障的要求。
EPL-29继电器(十二)
该模块是一只GL-25反时线过流继电器，用于保护电动机、变压器与输电线路的过负荷及短路保护。用于具有反时限及定时限 工作实现要求的保护回路中。
EPL-30继电器(十一)
该模块是一只DX-3型闪光继电器，用作信号指示之用，当被保护系统发生故障，主继电器动作时，通过闪光继电器的触点控制各种灯光信号。
EPL-31万能转换开关
该模块是一只LW2-Z-1a.4.6a.40.20.20/F8型万能转换开关和一只LW2-1.1/F4-X型万能转换开关组成，主要用于综合实验中更好的模拟现场控制。提高实验的实验的真实可靠性。
EPL-32继电器(三)
该模块是一只DL-21C电流继电器和一只DS-21时间继电器组成。
EPL-33继电器(十五)
该模块是一只BT-1B/R型同步检查继电器，用于双电源供电系统自动重合闸线路中，作为有无电压和同期的检查元件。
EPL-34继电器(十六)
该模块是一只DZB-14B型电压启动电流自保持的中间继电器，具有自保持绕组，用于直流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点的数量和容量。
