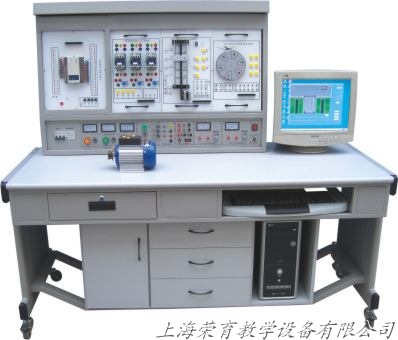

RYSY-02型PLC可编程控制器实验装置(功能增强型)
一、可编程控制器实验装置概述
     RYSY-02型PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组典型性的实验项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实验。
二、可编程控制器实验装置特点
1、装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5、组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
三、可编程控制器实验装置装置构成
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
2、PLC可编程控制器实验装置(挂箱规格：40×24×6cm3)：
1）PLC001交通信号灯PLC自动控制实验挂箱
2）PLC002搅拌器的PLC自动控制实验挂箱
3）PLC003LED数码管显示PLC自动控制实验挂箱（实物）
4）PLC004四层电梯的PLC自动控制实验挂箱（实物）
5）PLC005加工中心刀具库选择控制实验挂箱（实物）
6）PLC006艺术彩灯造型的PLC控制实验挂箱
7）PLC007电机的自动控制实验挂箱（实物）
8）PLC008步进电机的PLC控制实验挂箱（实物）
9）PLC009模拟电视发射塔实验挂箱
10）PLC010自动送料装车系统实验挂箱
11）PLC011自动售货机实验挂箱
12）PLC012自动成型系统实验挂箱
13）PLC013水塔自动供水系统实验挂箱
14）PLC014邮件自动分拣系统实验挂箱
15）PLC015自动洗衣机系统实验挂箱
16）PLC016电镀系统实验挂箱
17）PLC017继电器控制实验挂箱（一）
18）三相鼠笼电动机380VY/△接法
19）基础实验挂箱
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、工控组态软件
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8、电脑或手持编程器（用户自备或代购）四、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．~220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：
品牌、型号：三菱FX1N­-40mR（输入24点，输出16点），也可选择西门子、欧姆龙，价格另议。
4、重量：100Kg
5、外形尺寸：160×75×150 cm^{3
五、基本实验项目}

1．与、或、非逻辑功能实验 3．跳转、分支功能实验   5．数据处理功能实验 7．交通信号灯PLC自动控制实验   9．LED数码官显示PLC自动控制实验（实物）  11．加工中心刀具库选择控制实验（实物）  13．电机的自动控制实验 （实物） 15．模拟电视发射塔实验实验 17．自动售货机实验 19．水塔自动供水控制系统实验  21．自动洗衣机控制系统模拟实验

2．定时器、计数器功能实验  4．移位寄存器实验  6．微分、位操作实验  8．搅拌器的PLC自动控制实验  10．四层电梯的PLC自动控制实验（实物） 12．艺术彩灯造型的PLC控制实验 14．步进电机的PLC控制（实物） 16．自动送料装车系统控制实验 18．自动成型实验 20．邮件自动分拣实验 22．电镀过程控制实验
