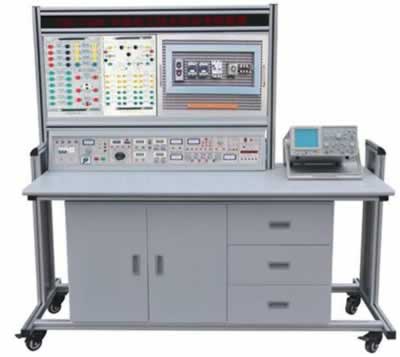

TRY-790B 中级电工技术实训考核装置

一、中级电工技术实训考核装置简介

TRY-790B 中级电工技术实训考核装置是我公司根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖“电工基本技能训练”“电工综合技能训练”“电动机基本控制线路的训练”“常用生产机械电气控制线路训练”等，结构合理，实训元器件采用挂箱和网孔板形式，易增加或扩展实训项目。中级电工技术实训考核装置适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训教学设备。
中级电工技术实训考核装置,中级电工实训室,电工技能实训教学设备

二、中级电工技术实训考核装置特点及安全保护体系

1、实训项目采用挂箱式与网孔板相结合式结构，易扩展新的实训项目，接近工业现场，动手能力强，充分发挥学生的主观能动性。

2、屏上装有电压型漏电保护装置和电流型漏电保护装置，控制屏内一有漏电现象，即发出告警并切断总电源，确保实训安全进行。

3、实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备的安全。

4、测量仪表精度高，采用数字化、智能化模式、符合现代测量仪表发展方向。

5、具有定时与故障次数记录功能，使实训与考核有一个统一的标准。

三、中级电工技术实训考核装置技术性能：

1、输入电源：三相四线（或三相五线）～380V±5%50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：120Kg

5、外形尺寸：1400mm×700mm×1500mm

四、中级电工技术实训考核装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：

1、控制及系统电源部分

（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。

（4）提供～220V插座2只，为外部仪器提供工作电源。

（5）配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，电流0.5A，有表指示。

3、函数信号发生器：输出正弦波、矩形波、三角波

（1）频率范围：5Hz-550KHz，含五个频段。

（2）频率指示：由Hz表直接读出。

（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三级衰减：0db，20db，40db，具有连续细调

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调

三角波：5Hz-250KHz＞1V

4、连续计数脉冲：输出频率0.5-300KHz。

5、单次脉冲：每次可输出一对正负脉冲。

6、仪表部分

（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。

（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。

（3）直流数显电压表一只，测量范围：0-200V，0.5级，三位半数显。

（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。

（5）单相智能型功率、功率因数表

由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

（6）指针式直流微安表一只，量程100uA，精度1.5级。

7、实验管理器

平时作为时钟使用，具有设定实训时间、定时报警、切断电源功能，此外自动记录由于接线或操作错误造成的漏电告警总次数，为学生实训技能考核提供一个统一的标准。

（二）实训挂箱及配件

1、DGJ-10电路基础实训（一）

完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。

2、DGJ-11电路基础实训（二）

提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3、DGJ-12交流电路实训（一）

提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4、DGJ-13交流电路实训（二）

完成三相电路实训（提供六只灯泡）。

5、DGJ-14电路基础实训（三）

仪表量程扩展实训（电流表、电压表量程的扩展）。

6、DGJ-15电工综合技能实训（一）

电流表、电压表和欧姆表的设计。

7、DGJ-16电工综合技能实训（二）

运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用设计。

8、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，单相电度表1只，铁心变压器1只，接线端子排20孔）

9、三相鼠笼交流电机1台（380VY/△180W）

10、连接线一套

11、尖嘴钳、螺丝刀、剥线钳等工具一套

（三）实训桌

实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。

五、中级电工技术实训考核装置实训项目

（一）电工基本技能实训

1．本电工仪表的使用与测量误差的计算

2．减小仪表测量误差的方法

3．欧姆定律

4．电阻的串、并、混联电路

5．电阻分压器电路

6．电容的串、并、混联电路

7．电容的充放电电路

8．伏安法测电阻

9．节点电压法

10．回路电压法

11．支路电流法

12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值

13．电压表量程的扩展

14．电流表量程的扩展

15．已知和未知电路元件的伏安特性

16．直流电阻电路故障的检查

17．电路中电位的测量

18．基尔霍夫电压定律

19．基尔霍夫电流定律

20．电压源外特性的测定

21．叠加原理

22．电压源与电流源的等效变换

23．负载获得最大功率的条件

24．戴维南定理

25．诺顿定理

26．互易定理

27．二端口网络

28．双联开关两地控制

29．RLC串联交流电路

30．RLC并联交流电路

31．RLC串联谐振电路

32．电感、电容元件在直流电路和交流电路中的特性

33．正弦稳态下RL、RC串联电路

34．日光灯电路的连接

35．提高功率因数的方法

36．电磁感应现象

37．互感耦合电路

38．互感线圈同名端的判断

39．一阶电路过渡过程的研究

40．二阶电路过渡过程的研究

41．单相变压器

42．变压器参数测定及绕组极性判别

43．交流电路参数的测量

44．三相负载的星形联结

45．三相负载的三角形联结

46．三相交流电路功率的测量

47．功率因数及相序的测量

48．单相电度表的安装及使用

49．三相鼠笼式异步电动机的使用

50．三相异步电动机点动控制

51．三相异步电动机自锁控制

52．三相异步电动机既可点动又可自锁控制

53．接触器联锁正反转控制

54．接钮联锁正反转控制

55．接触器和按钮双重联锁正反转控制

（二）电工综合技能实训

1．运算放大器的设计及其应用

2．受控源的设计

3．电流表、电压表和欧姆表的设计

4．整流滤波电路的设计及应用

5．报警保护电路的设计及其应用

6．过流保护的设计及其应用

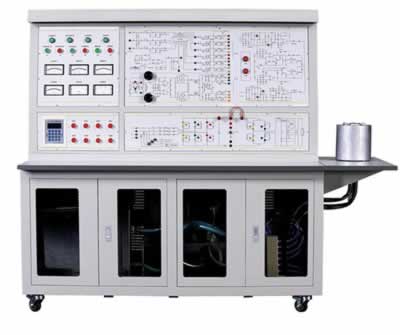

TRYTS-02 晶闸管中频电源技能实训考核装置

一、晶闸管中频电源技能实训考核装置功能简介：

TRYTS-02 晶闸管中频电源技能实训考核装置是依据中国劳动出版社出版的《维修电工技能训练》的技能培训要求，综合工厂实际应用设备而研制的。其控制电路以集成电路作为控制系统的核心，可靠性高、性能好。晶闸管中频电源技能实训考核装置集冷却水箱、水泵、电热电容器、中频变压器、感应器于一体，并采用透明式设计；中频电源的各个环节以及水冷系统的工作情况一目了然，直观性强，可操作性高。

TRYTS-02 晶闸管中频电源技能实训考核装置是采用晶闸管元件，将三相工频交流电能转换成直流电能，经电抗器平波后成为一个恒定的直流电流源加到逆变桥的输入端，逆变器为电流源单相全桥结构，采用频控方式，直流电能通过逆变器按门控脉冲重复频率转换成中频电能。负载是由感应线圈和补偿电容器组成，并接成并联谐振电路。

可控硅中频电源目前在我国已越来越广泛地应用于熔炼、透热、淬火、焊接、加热等工业领域，已取得了明显的经济效益和社会效益。因此，熟悉其工作原理和掌握系统的基本调试程序及维修，提高对晶闸管整流、逆变装置的实际应用能力是很有必要的。

二、晶闸管中频电源技能实训考核装置特点

1.本实训装置为水冷并联逆变式中频电源，三相全控桥式整流电路的相控电路采用了目前工业上广泛应用的数字触发电路，而逆变触发电路为用定时原则进行频率跟踪的芯片式逆变触发电路。并联逆变电路的启动采用了零电压启动，启动成功率接近100％

2.本实训装置具有完善的过流、过压、限流、限压等多路保护系统，一旦电路出现故障，保护系统能在短时间内动作，从而可靠地保护晶闸管和中频电容等贵重元件，避免不必要的损失

3.本实训装置的所有电路原理图均绘制在面板上，同时引出了相应的波形观测孔，以供学生调试、分析、测试之用，有利于学生对中频电源各环节的工作原理有更深的了解

4.本实训装置占地面积小，节约实训用房。装置自带冷却水箱，无须设置专门的水池

5.设有专门的电压隔离通道，对被测试信号（高压）进行安全隔离，确保学生不会触电，也保证了测量仪器的安全使用。

6.本实训装置具有故障的设置与排除功能，设置的故障均为工业现场应用中的常见故障，学生可以很方便的在本装置上进行排故操作

7.本实训装置适用于维修高级电工和维修电工技师的培训和等级证考试

三、晶闸管中频电源技能实训考核装置使用条件

1.海拔不超过2000m

2.环境温度不高于＋50℃和不低于－10℃

3.空气最大相对湿度不超过90%(20℃±5℃时)

4.没有导电和易爆的尘埃，没有腐蚀性和损坏绝缘的气体及蒸汽的场所

5.无剧烈振动和冲击

6.无其它强大电磁干扰的场所

四、晶闸管中频电源技能实训考核装置技术参数

1.输入电源：三相四线～380V±10%50Hz

2.输入电流：20A

3.振荡输出频率：1kHz～2.5kHz

4.额定功率：10kW

五、晶闸管中频电源技能实训考核装置实训项目

1.三相数字触发电路原理

2.三相全控桥整流带电阻性负载

3.并联逆变电路的启动

4.并联逆变电路的过电流和过电压保护

5.三相全控桥整流带电阻电感性负载

6.中频电源各主要环节的调试

(1)整流部分的调试

(2)逆变部分的调试

(3)起振逆变器

(4)整定逆变引前角

(5)过压保护的整定

(6)额定电压的整定

(7)过流保护的整定

(8)额定电流的整定

7.感应加热实训

8.中频电源系统维修与检测

六、部分故障

1.静态直流电压不正常

2.设备不能启动

3.整流桥触发脉冲丢失

4.逆变桥工作不正常

5.整流输出缺相

6.整流触发电路工作不正常

7.逆变触发电路工作不正常

8.同步信号错相
