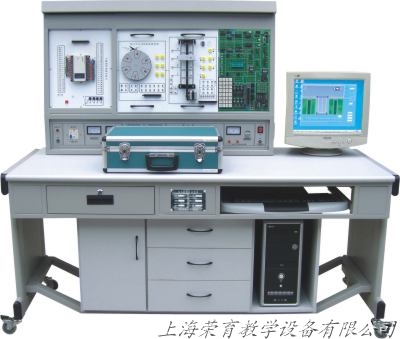

RYSY-01B 型PLC可编程系统、单片机实验开发系统、自动控制原理综合实验装置

一、PLC自动控制原理综合实验装置概述

       自动控制理论实验系统是配合院校开设自动化类专业的“自动控制理论” 、“过程控制”、“自动控制系统”、“化工自动化”、“计算机控制”等课程而设计的小型电子实验模拟教学实验装置，使用简单、方便、参数选择范围大，可灵活地对控制系统进行电子模拟。全套装置设计合理、功能强大、操作简单方便。

    RYSY-01B型PLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置是在“RYSY-01型PLC可编程控制器实验系统”的基础上增加“单片机实验开发系统”和“自动控制理论实验系统“，做到一机多用、资源共享、便于管理。单片机实验开发系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上，增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台，既可独立工作，也可与PC机联机工作。一机在手，别无他求。它适用于《MSC-51单片机原理与接口》、《MCS-96单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。

由MCS-51/96CPU卡组成的单片机仿真实验系统，除实验功能外，还具有仿真开发功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容，列出了接线图，程序接口框图和程序软盘，省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所需的工作量，节约了课堂时间，从事单片机应用开发教学实验的科研人员根据各自的实际需要选择使用该实验系统，可帮助使用者以最短的时间准确有效地完成开发与实验任务。全套装置设计合理。

二、PLC自动控制原理综合实验装置系统构成

1、PLC可编程控制器实验屏(同RYSY-01型可编程控制实验装置)

2、PLC可编程控制器实验装置(同RYSY-01型可编程控制实验装置)

3、PLC可编程控制器实验台(包括PLC主机及配套设备，同RYSY-01型可编程控制实验装置).

4、编程应用软件

5、仿真教学软件

6、PLC及转接通讯电缆

7、实验操作桌

8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。

9、电脑或手持编程器（用户自备或代购）。

三、PLC自动控制原理综合实验装置技术参数

◆PLC主机：输入：24点   输出16点

◆型号：三菱FX1N-40MR（也可选择西门子、欧姆龙，价格另议）

◆输出电压：直流24V，电压表指示

◆利用应用软件编程

◆电源输入：交流220V，50Hz

◆电流 ≥2A，电流具有过载保护

◆外形尺寸：160×75×140 cm3

四、PLC自动控制原理综合实验装置实验内容：

1、PLC可编程控制器实验内容：同“RYSY-01型可编程控制实验系统”。

2、单片机实验开发系统：同“RYSY-01A型可编程控制实验系统及单片机实验开发系统”中的单片机实验部分。

3、自动控制理论实验开发系统：

（1）典型线型环节的模拟            （2）二阶系统的阶跃响应

（3）三阶系统的频率响应            （4）线性系统稳定性的研究

（5）控制系统的校正                   （6）典型非线性特性

（7）非线性控制系统特性分析

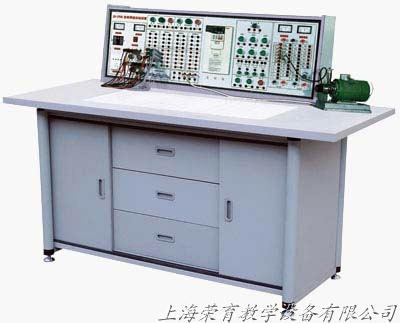

RYS-01型变频调速实验装置

一、RYS-01型变频调速实验装置产品特点：

本装置采用典型的日本三菱公司最近推出的高性能、多功能FR-A4540-1.5K型变频调速器(380V、1.5kW)为主机，内置FR-A5AP选件，外配脉冲编码器电机制动测速系统。整台设备能够完成开环与闭环系统实验以及变频调速器所有功能实验。敞开式的结构，能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实验

二、RYS-01型变频调速实验装置实验台技术参数：

1、输入电源：AC380V±5％ 50Hz

2、额定电流：3A

3、环境温度：-5℃～40℃

4外形尺寸：1600×700×1250mm

5、相对湿度：≤90％(25℃)

6、变 频 器：FR-A4540-1.5K

三、RYS-01型变频调速实验装置产品构成：

1、实验台：安装有实验所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实验方便。

2、实验负载电动机：采用三相异步电动机，装有脉冲编码器。

3、实验导线：所有接插件均采用安全型迭接插头，为学生实验提供了极高的安全性，实验插接方便、快捷。

4、实验桌：一张两座。

四、RYS-01型变频调速实验装置实验项目：

1．PU点动运行实验                 9．多段速度运转实验

2．外部点动运行实验              10．速度反馈系统实验

3．开环运行实验                    11．瞬时停电起动实验

4．闭环运行实验                    12．速度定位系统实验

5．外部操作实验                    13．PID控制系统

6．组合操作实验                    14．网络控制实验

7．程序运转实验                    15．通讯操作运转实验

8．频率跳变操作实验
