TRY-18A通用电工实验室装置,维修电工技能实训设备

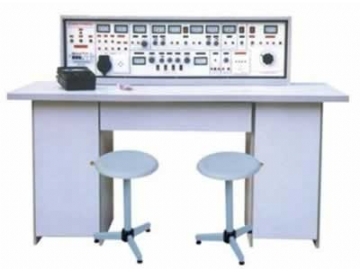

TRY-18A通用电工实验室设备
一、通用电工实验室设备技术才能：
(一)电源及参数
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、21V
C单元：双路稳流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，由多圈电位器连续调节，输出最大电流为2A。
电压稳定度：<10-2负载稳定度：<10-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：两组相互独的单次脉冲源，各自每次均可输出一对正负脉冲
(二)函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
(三)音频功率放大器：
输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
(四)绝缘电阻：>5MΩ
(五)漏电保护：漏电动作电流30MV
二、通用电工实验室设备实验台结构：
1、实验台外壳尺寸：123×35×20cm
2、三相保险座
3、三相电源输入指标
4、总开关：实验台电源总开关，带
5、试验按钮：试验漏电开关漏电功能
6、电源输入指示1只
7、电源输出指示3只(红、绿、黄三色)
8、交流电压表：指示输出线电压
9、电压转换开关：与电压表配合使用，监示
10、接线座5只：A单元三相四线及地线输出
11、电流表W相电流输出指示
12、O/I开关：三相四线电源输出控制
13、接线座2只：B单元交流低压电源输出
14、电表(2A)：B单元交流电流指示
15、旋钮：B单元3-24V交流低压选择输出
16、开关：C单元双路直流稳压电源开关
17、旋钮：C单元双路Ⅰ路稳流调节
18、旋钮：C单元双路Ⅱ路稳流调节
19、接线座2只：C单元Ⅰ路直流稳压输出
20、保险座：C单元双路稳压电源保险
21、电表4只：双路稳压电源电压、电流指示
22、接线座：D单元直流5V稳压输出
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
29、插座：G单元220V输出插座
30、旋钮：音频功率放大器音量调节
31、接线座2只：音频信号输入
32、按钮：单次脉使能开关漏电、过载保护
33、接线座3只：单次脉冲输出口
34、电表：函数发生器正弦波输出电压指示
35、旋钮：正弦波输出三级衰减幅度粗调
36、旋钮：正弦波输出口
37、接线座：正弦波输出口
38、旋钮：矩形波输出幅度调节输出线电压的大小与对称情况
39、接线座：三角波输出口
40、旋钮：函数信号发生器频率细调
41、接线座：矩形波输出口
42、旋钮：函数信号发生器五级频率粗调(提高安全系数)
43、电表：函数发生器输出频率指示
44、万用表：500型
45、实验桌面尺寸：160×70cm
46、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
47、储存板：放置元件盒
48、左储存柜：放置储存板（带门锁）
49、抽屉：放置常用工具
50、右储存柜：放置储存板（带门锁）
51、示波器：型号不限（用户自备）
52、工具
三、通用电工实验室设备结构与配备
（一）实验桌:一台二座，桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜，放置元器件。
（二）实验台:学生实验桌及示教控制台各配备一台。
(三)示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150×70cm，用于讲解、演示。
（四）实验器材配备:13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，117只交直流电表，13只万用表，13套剥线钳、螺丝刀等工具，13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、集成电路、集成座、传感器件等元件盒（元件已装在元件盒内）。
四、通用电工实验室设备实验台实验内容
|
1、电工测量仪表的使用 |
2、交流电路参数的测量 |
|
3、常用元件的识别与检测 |
4、正弦交流电路中RLC元件的特性 |
|
5、线性元件与非线性元件的伏安特性 |
6、RL及RC串联电路实验 |
|
7、电源的外特性 |
8、RLC串联谐振电路 |
|
9、电位值、电压值的测定 |
10、日光灯电路的连接及功率因数改善 |
|
11、电流表和电压表的扩程 |
12、三相负载的星、三角接法 |
|
13、基尔霍夫定律的验证 |
14、三相电路及功率的测量 |
|
15、验征楞次定律 |
16、R-C选频网络的研究 |
|
17、迭加原理与互易定理的验证 |
18、二端口网络研究 |
|
19、戴维南定理与诺顿定理的验征 |
20、单相变压器实验 |
|
21、电压源与电流源的等效变换 |
22、互感电路实验 |
|
23、受控源特性的研究 |
24、三相异步电动机的使用与起动 |
|
25、一阶电路实验 |
26、三相电动机继电接触控制的基本电路 |
|
27、二阶电路的过渡过程 |
28、三相电动机Y一△起动控制实验 |
|
29、研究LC元件在直流和交流电路中的特性 |
30、三相电动机的顺序控制实验 |
|
31、负载获得最大功率的条件 |
32、三相电动机能耗制动控制实验 |
利用上述32项实验的元器件也可完成下面电路实验
