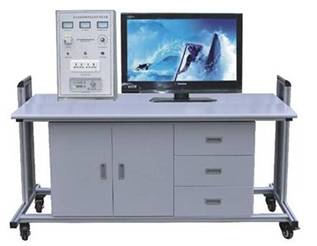

家电音视频维修技能实训考核台

1.1 概述
“家电音视频维修技能实训考核台” 家电音视频维修技能实训考核装置”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系统组成
本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
1.交流电源（均带有过流保护）
输出电源:市电不隔离输出    220V/50Hz
         隔离变压器输出    220V/50Hz，14.5V/50Hz
东芝彩电遥控电源
2.直流电源:±16V/+12V
3.彩色信号发生器
(1)输出信号频率范围：第12频道
(2)电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
(3)输出信号：有视频、伴音（中频6.5M）、射频输出接口
(4)信号制式：PAL-D/K
4.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）液晶显示器：32吋 对比度：600：1，亮度:500cd/m2，反应时间：＜16ms
（三）实训组件：
本装置由液晶彩电模块、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机设置故障点）
2.智能实训考核系统  该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,能自动保存试卷，掉电不丢失，避免重复出题，自动保存每个考生的学号、班级、答题结果、误排次数、考试时间、报警记录和评分结果，具有日历、时钟功能，具有倒计时功能，具有发卷、提交功能，具有对考核台的编号设置与个人登录密码设置功能。
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1.理解液晶电视中各主要元器件的基本结构及基本工作原理
2.认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3.电子调谐器的测量与分析
4.遥控及本机键盘控制测量与分析
5.视频信号处理流程测量与分析
6.音频信号处理流程测量与分析
7.AD模数转换控制测量与分析
8.开关稳压电路测量与分析
9.逆变器背光驱动电路测量与分析

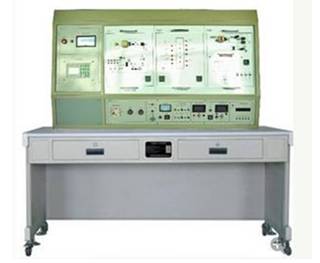

多功能家用电子产品电气控制综合实训台

1 产品概述

1.1 概述

    “多功能家用电子产品电气控制综合实训台”是按照职业教育的教学和实训要求而研发的产品，符合劳动和社会保障部发布的《家用电子产品维修工职业技能实训和鉴定设备技术规范》，适合高职院校、职业学校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。

本实训台也适合技工学校、职业培训学校、职教中心的家电类专业及家电维修工的维修培训，以及中级、高级工的技能鉴定考核。

1.2 特点

（1）本实训装置设计有专门的故障设置和排除单元。教师在故障设置区通过开关设置故障；学生通过对故障的分析判断，在排故操作单元上排故，同时可以记录排故次数，具有家用电器的故障维修考核功能。

（2）本实训装置设有电热类、电磁类、机电类等全套典型家用电器挂件，涵盖了除白家电外的所有家电类型，覆盖全面。

（3）根据岗位技能要求，设置典型随机故障点，并在敞开式面板上有完整的信号线路图、测试点、调整点、从实训内容、要求及知识点，仪器配置，实训考核步骤、实训数据、结果都做了精心设计，完成学生对认识、安装、调试、维修等多种技能实训。

（4）能满足各类学校的形影课程的实训教学目标，从电源到模块、模块到模块及其它各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训手册完全满足实训内容要求。

2 性能参数

1、 输入电源：单相三线制AC 220V±10%  50HZ

2、 外型尺寸：1600mm×700mm×1600mm

3、 重    量：＜70Kg

4、 整机容量：＜1kVA

5、 工作环境：

l 温度-10℃～+40℃

l 相对湿度 ＜85%（25℃）

3 产品组成

3.1实训台

实训台为铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方，设有抽屉、存放柜，用于放置模块、工具、导线等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向移动轮子，其中两个带脚刹，便于移动或固定。

3.2 故障设置模块

设计有专门的故障设置区和排故操作单元。教师在故障区通过开关设置故障；学生通过故障的分析判断，在排故操作单元上排故，同时可以记录排故次数，具有家用电器的故障维修考核功能。

3.3 电子产品模块

（1） 电子电风扇

采用电子控制电风扇为实训模型，手控、遥控、定时三中控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。

（2） 微电脑控制电饭锅

采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元、配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。

（3） 微波炉

采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、连锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程等实训考核

（4） 电子消毒柜

采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核

（5） 全自动洗碗机

采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位监测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核

（6） 全自动洗衣机

采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检测技术》课程的实训考核

4 实训内容

1、 元器件识别检测

2、 电子电风扇维修与调试

3、 微电脑控制电饭锅

4、 微波炉

5、 电子消毒柜

6、 全自动洗碗机

7、 全自动洗衣机

8、 常用家电结构拆卸分析

9、 常见典型故障分析排除
