制冷性能测试实训设备,中央空调实验装置

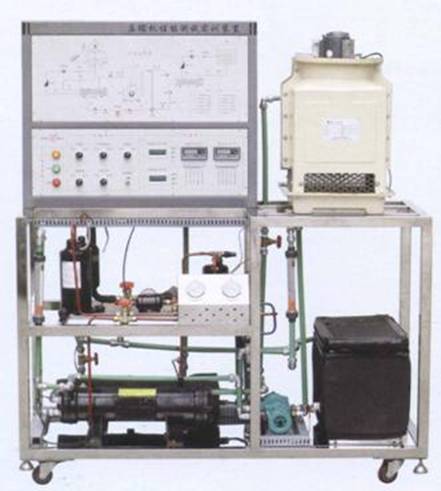

TRY-01F制冷压缩机性能测试实训装置

1.主要用途：制冷压缩机性能参数的测定及制冷循环基本原理的演示，试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于职业院校制冷专业相关课程的教学实训。

2.技术要求及主要参数：

(1) 输入电源：三相四线制 AC380V±10% 50Hz

(2) 装置容量：＜4kVA

(3) 制冷剂：R22

(4) 第二制冷剂：R123

(5) 制冷量：2.5 kg

(6) 外形参考尺寸：1500×700×1700 mm3

(7) 设备详细配置：

1) 实训平台：长×宽×高为1500mm×700mm×1700mm 1台

2) 西门子主机：CPU224CN(AC/DC/RLY)主机 1套

3) 其它部分：被测压缩机、卧式壳管式冷凝器、冷却塔、水泵、电磁流量计、电动调节阀、视液镜、干燥过滤器、手动节流阀、储液器、量热器、加热器 1套。

(8) 实验项目：⑴熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理；⑵了解标准GB/T5773—2004容积式制冷压缩机性能使用方法；⑶利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量；⑷利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量；⑸主、辅测制冷量相对误差的计算与分析；⑹制冷机组能效比的计算与分析

(9) 每套圆形铁凳2个

3.安装、培训要求：该设备需要安装调试，现场培训该设备的使用方法，注意事项及如何保养。

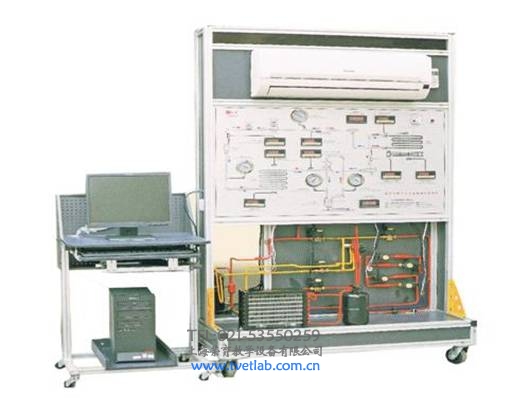

TRY-1型热泵型分体空调实训考核装置

一、热泵型分体空调实训考核装置主要设备

1．变频热泵式分体空调制冷系统实训考核装置一套

2．变频热泵式分体空调系统流程板一套

3．变频热泵式分体空调智能化考核系统一套

4．变频热泵式分体空调教学软件一套

5．温度表八只

6．压力表四只

7．数显电压表一只

8．数显电流表一只

9．电磁阀四只

10．储液罐一只

12．电脑一台及工作台：

二、热泵型分体空调实训考核装置技术参数

1. 电源                       AC 220V±10%   50Hz

2. 额定输入功率               2000W

3. 制冷量                     2500W

4. 制热量                     3400W

5. 额定输入电流             制冷3.2A   制热6.2A

6. 制冷剂                     R410a

7. 外形尺寸（大约）           1200×800×2000mm

8. 安全保护  具有过压、过流、过载、漏电保护措施，符合国家相关标准。

9. 环保    材料选用符合国家相关环保标准

三、热泵型分体空调实训考核装置主要功能

1. 采用真实的变频空调作为教学、实训、考核对象，满足实际变频空调机的工作原理及维修技能培训与考核要求；

2. 变频空调系统检测可分为温度和压力两个部分：

1) 冷凝器出口温度和压力；

2) 蒸发器出口温度和压力；

3) 冷凝器进口温度；

4) 蒸发器进口温度；

5) 冷凝器进风温度、出风温度；

6) 蒸发器进风温度、出风温度；

7) 压缩机进、出口压力。

3. 教师在教师计算机的智能化考评系统上进行试题编辑，并通过考评系统将编辑好的试题发送到每一个实训考核台的学生计算机上，学生计算机会根据试题内容在变频空调系统上产生相应的故障点；

4. 在变频空调系统中设置故障点后，学生通过对故障现象及各测量点的温度、压力数值变化的综合分析来判定故障点的位置，并通过智能化考评系统来答题；

5. 智能化考评系统根据学生的答题的对错给出相应的分数，并将答题过程及分数保存供查询和打印；

6. 采用流程图加测量仪表的方式，可以直接显示各测量仪表所测点的位置，学生可以更加直观地了解制冷系统远行数据变化的情况；

配套相应的制冷教学软件，可以动态的演示各种相关制冷设备的工作原理和制冷系统的工作过程，交互性强，便于学生掌握各种制冷系统的相关技术

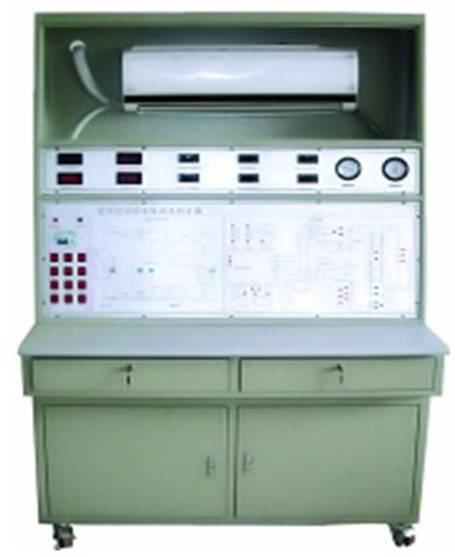

TRY-AZ-2型空调维修操作实训装置

一、空调维修操作实训装置主要设备

1、格力KFR-50G(50556)B1-N1空调器一台

2、空调器安装支架一套

3、格力KFR-50G(50556)B1-N1配套空调压缩机一组

4、便携式氧焊具一套

5．复合真空表一套

6．毛细管钳一肥

7．6-64mm割管器

8．涨管器一套　

9．弯管器（φ6　φ8　φ10）一套

9．公-英制转换接头一只

10．封口钳一肥

11．精工尖嘴钳一把

12．8寸活动扳手一把

13．冷媒回收机一台　　

14．制冷剂钢瓶一只

二、空调维修操作实训装置技术参数

1. 电源   AC 220V±10%   50Hz

2. 额定输入功率    1000W

3. 压力   低压：0.4~0.5MPa   高压：1.4~2.0MPa

4. 额定输入电流   5A

5. 制冷剂   R134a

6. 安全保护  具有过压、过流、过载、漏电保护措施，符合国家相关标准。

7. 环保   材料选用符合国家相关环保标准

三、空调维修操作实训装置功能要求

进行家用空调器的安装操作、制冷剂的充入和收回、管子焊接、制冷空调制冷维修工具的使用；可对学生进行技能实训和考核鉴定。

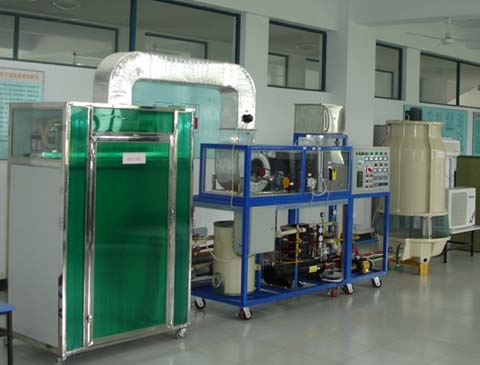

TRY-G009中央空调实验设备

(一)中央空调实验设备设备概述

    TRY-G009,是真实楼宇中央空调系统合理微缩的教学设备，整套实验设备可演示夏季制冷循环和冬季制热循环。这套实验系统，从结构上分为实验台和中央空调模型系统两部分。

1、控制部分（实验台）

    TRY-G009中央空调实验设备的实验台，采用模块化结构，即将电气控制部分按功能原理分解为不同的模块，模块采用挂箱结构，安装于实验桌上方的实验台上面。如下图所示。

实验台上面，设计有AC380V电源输出（护套端子），AC220V（护套端子和插座）电源输出，DC24V（护套端子）电源输出，安全保护装置（空气开关，过流保护等），工作电源仪表显示等。

挂箱模块分为：PLC模块、变频器模块、触摸屏模块、继电器模块、按钮及指示灯模块、信号及仪表模块等，下面分别加以介绍：

（1）PLC模块

PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为：

FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点机械绝缘，广泛用于各种工业控制现场。

FX2N-4AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现4路温度信号同时进行采集。

FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。

中央空调实验设备 关键配套件的名称、数量、产地:

序号	配件名称	规格型号	说明
1	PLC主机	FX2N-48MR-001	品牌:三菱；原产地:日本姬路。数量1台
2	AD模块	FX2N-4AD	品牌:三菱；原产地:日本姬路。数量1台
3	CC-LINK从站模块	FX2N-32CCL	品牌:三菱；原产地:日本姬路。数量1台

中央空调实验设备 PLC的主要技术参数：

项  目		规  格	备  注
运转控制方式		通过储存和程序周期运转
I/O控制方式		批次处理方法（当执行END指令时）	I/O指令可以刷新
运转处量时间		基本指令：0.08μs/指令；应用指令：1.52至几百μs/指令
编程语言		逻辑梯形图和指令清单	使用步进梯形图能生成SFC类型程序
程式容量		8000步内置
指令数目		基本顺序指令：27个；步进梯形指令：2个；应用指令：128个	最大可用298条应用指令
I/O配置		最大硬体I/O配置点256，用户的选择（最大可设输入256、输出256）
辅助 继电器 （M线圈）	一般	500点	M0至M499
	锁定	2572点	M50至M3071
	特殊	256点	M8000至M8255
状态 继电器 （S线圈）	一般	490点	S0至S499
	锁定	400点	S500至S899
	初始	10点	S0至S9
	信号报警	100点	S900至S999
定时器 （C）	100毫秒	范围：0至3276.7秒200点	T0至T199
	10毫秒	范围：0至327.67秒46点	T200至T245
	1毫秒保持	范围：0至32.767秒4点	T246至T249
	100毫秒保持	范围：0至3276.7秒6点	T250至T255
计数器 （C）	一般16位	范围：0至32767数200点	C0至C199类型：16位上计数
	锁定16位	100点(子系统)	C100至C199，类型：16位上计数器
	一般32位	范围：-2147483648至+2147483647 35点	C200至C219，类型：32位上/下计数器
	锁定32位	15点	C220至C234类型：16位上/下计数器
高速 计数器（C）	单相	范围：-2147483648至+2147483647一般规则：选择组合计数频率不大于20KHZ的计数器组合，注意所有的计数器锁定	C235至C240，6点
	单相C/W起始		C241至C245，5点
	双相		C246至C250，5点
	A/B相		C251至C255，5点

 FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。

FX2N-16CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。

CC-LINK的系统原理图如下：

（2）触摸屏模块

中央空调实验设备 触摸屏模块采用三菱触摸屏F940GOT-LWD-C，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。

F940GOT-LWD-C人机界面

（3）变频器模块

变频器采用三菱FR-A740-0.4K，输入电压：AC380V，额定功率：0.4KW，具有频率、速度、磁通、转矩等控制功能，可多达15种速度的多段速预选控制。变频调速器用于控制中央空调系统主风机的运行速度。

FR-A740-0.4K变频器

（4）继电器模块

     继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。（5）仪表模块

仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。

a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。

数字温控表

数字电压表、电流表

（6）按钮及信号模块

按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。

2、中央空调模型系统

制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。

制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。

（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。

（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。压缩机采用泰康品牌。

冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。

（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。

（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。

空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿度的目的。

3、故障设置与排除

中央空调实验设备 中央空调实验装置，能够设置故障供学生了解各种故障现象和排除故障（主要是在电控系统方面设置故障）。典型故障点总数为20个，其中制冷系统设置的故障点为8个，电控系统设置的故障点为12个，故障点的设置不损坏制冷和电控系统原理。。

软件同时具有故障设置与恢复功能，老师可以随意设置故障，学员可以通过软件界面精确定位故障并且排除。

（1）高压过高高压保护；（2）膨胀阀堵塞；（3）压缩机不工作；（4）组合风柜风机不转；（5）冷凝水塔风机不转；（6）模拟锅炉不工作；（7）冷水水泵不工作；（8）热水水泵不工作；（9）冷凝水水泵不工作；（10）制冷控制电脑传感头不工作；（11）模拟锅炉电脑控制传感头不工作；（12）膨胀阀调节不正常；（13）压缩机过载保护；

（14）压缩机起动电容不工作；（15）系统终端风机不转；（16）制冷冷水不循环；（17）制热热水不循环；（18）制冷压缩机接触器不正常；（19）制热模拟锅炉接触器不工作；（20）冷凝水塔风机缺相。

4、上位计算机

设备配带七喜欣怡V2200型台式电脑，200G硬盘，1GDDI内存，17寸液晶显示器，英特尔酷睿2双核处理器 E1200；集成高性能3D显卡显卡；10M-100M网卡；USB 2.0接口；USB光电鼠标；功能键盘。

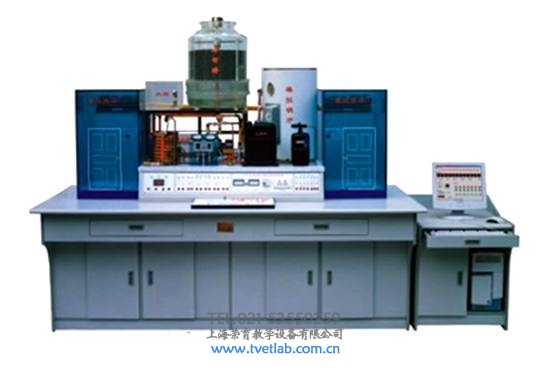

RY-3000KT型仿真中央空调微机控制实验室设备（带微机接口）

    仿真中央空调微机控制实验室设备通过对中央空调已进入寻常百姓生活环境，越来越多的人选择在中央空调的环境中生活、工作、娱乐、购物；随着经济的发展和人们生活水平的提高；配有中央空调的楼宇如雨后春笋，呈现在城乡的各个角落；确保中央空调的正常运行，为用户提供一个健康、舒适、安全、文明的室内环境；针对当前人才相对紧缺，空调运行质量普遍不高的情况，社会上急需一大批行业务熟练，高素质的人才；为解决各大、中专院校培养人才而缺乏中央空调教学实验设备这一难题，本公司投入巨资，由专业工程师开发成功了适用教学的RY-3000KT型中央空调实验设备。

中央空调实验室设备显著特点

1、采用全透明材料，模具一次成型，直观性强，有助于教学。

2、整体设计合理、外型美观、仿真、体积小。

3、制冷系统和制热系统均设有多级保护措施，确保设备运行安全可靠。

4、制冷系统采用全铜材料，效率好，使用寿命长。

5、功能全面，即可制冷又可制热，且具有模拟演示系统，及所有的故障设置。

6、具有微机通讯接口，便于远程控制实验设备的工作状态及采集多项相关数据。

7、设有溢水保护装置。

中央空调微机控制实验室设备各主要部件特点及工作原理

1、压缩机：系统采用全封闭活塞式压缩机，正常工作温度仅为0℃，安全可靠，结构紧凑，噪音低、密封性好，制冷剂为R22。

2、蒸发器：制冷系统采用透明水箱式蒸发器，易于观察，一目了然，蒸发器组浸于水中，制剂在管内蒸发，水在水泵的作用上在水箱内流动，以增强制冷效果。

3、冷凝器：制冷系统采用螺旋管式冷凝器，这是一种较新型的热交换设备，用两条平行的铜卷制而成，是具有两 个螺旋通道的螺旋体。中间的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道。

4、喷淋式冷却塔：该设备的冷凝方式采用逆流式冷却塔，模具一次成形，全透明结构，吸风机装在塔的顶部，结构完全仿真、直观；冷却塔采用吸风式强迫通风，塔内填有填充物，以提高冷却效果；从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋。

5、锅炉：锅炉是中央空调制热系统的核心元件，采用英格莱电热管使水与电完全隔离，具有超温保护、防干烧保护、超压保护，确保人机安全；采用进口聚氨发泡保温技术，保温性能好。

6、模拟房间：模拟房间用全透明有机玻璃制作，外形美观、小巧，占地面积少，结构紧凑；具有全透明结构，一目了然；房间装有盘管、盘管风机、温度控制调节仪。

7、温度控制：本设备实验台的面板上，装有温度控制显示仪，可控制温度的范围，且有巡回检测出各关键部位的温度。

8、模拟演示：该设备配有500mmx300mm系统工作演示板一块，采用环氧敷铜板，四色（红、绿、兰、黄）、LED形象、逼真地显示冷、热管道的温度和工作状态。

9、温度控制检测仪：两个模拟房间分别装有数码显示的温度控制调节器，温度范围可自行设定：仪器可根据房间温度的设定具体情况自动调节温度，达到设定值。

10、高、低压保护装置：为安全起见，制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。

11、水箱：为节约用水循环使用系统的水资源；通过加水箱来完成媒介水的加入、自动调节、过滤等任务；并装有自动加水系统，如果系统水资源缺乏，加水系统会自动启动补给。

12、中央控制部分：实验台总控制部分，可完成设备的制冷与制热的转换，以及在制冷状态或制热状态的关闭等任

   务。启动方式全部为微动方式，用微弱的开关信号来控制微处理器，驱动电路工作，从而延长设备的使用寿命。

13、微机接口及控制部分的特点：ZN-KT2 型中央空调教学实验系统的整机控制及参数显示有两种方式，第一种方式是通过实验台控制面板上的按键来控制各部分的工作状态、进行各项参数的设定及动态显示。第二种方式是通过单片机（本实验系统的主板采用当今先进的单片机作为主芯片）的串行口与微机的串行接口进行通讯，另配有全中文的应用软件，从而使中央空调所需的各项控制及需要显示的各项参数均可在微机的屏幕上完成。

中央空调微机控制实验室设备主要技术参数

工作电源：单相三线220V±5%

额定频率：50Hz

外形尺寸：2400mmX1100mmX1900mm

整机功耗：制冷2.5KVA    制热1.6KVA

制冷剂：R22

加热方式：电加热（可调节）

所配软件功能如下

（1）各关键点温度动态显示，其中包括：

A、制热当前值    B、制冷当前值

C、锅炉进口      D、锅炉出口

E、冷却塔进口    F、冷却塔出口

G、冷凝器进口    H、冷凝器出口

I、蒸发器进口    J、蒸发器出口

K、模拟房间I     L、模拟房间II

（2）温度设定及显示温度的设定可在0到99摄氏度之间进行任意选择。

（3）压缩机的延时设定压缩机的开机延时可在1-30分钟之间任意设定。

（4）开关控制及指示中央空调的各部分的工作与停止均可通过微机屏幕上设置的开关进行控制，并且有开关显示，便于远程操作，设置开关如下：

A、冷却水泵    B、冷却风机     C、制冷水泵        D、压缩机      E、电磁阀I

F、电磁阀II    G、制热水泵     H、制冷            I、制热        J、停机

（5）通讯状态显示配有实验系统与微机的通讯状态及接口显示。

（6）通讯端口选择实验系统与微机的通讯端口有两个串行口可任选，分别是COM1口和COM2口。

（7）微机所配软件特点：软件为全中文菜单，操作十分方便和直观，你只要轻点鼠标即可实现各种开关控制及各项参数的设定。无须看使用说明即可进行一些功能的设定及操作。以上通过微机软件来实现的全部功能同样可以通过实验台控制面板的装置来实现。
