船舶电工工艺和电气测试技能实训装置

一、船舶电工工艺和电气测试技能实训装置概述

“TRYCBK-07船舶电工工艺和电气测试技能实训装置”是根据中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的，可完成操作级轮机管理人员规定的评估项目《船舶电工工艺和电气测试》的培训及技能评估，适合船舶类相关专业的实训教学，也可作为各培训机构、技能鉴定站（所）的技能考核、评估设备。

二、技术性能 1. 输入电压：三相四线（或三相五线）～380V±10% 50HZ

2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m 3. 装置容量：＜1.5kVA

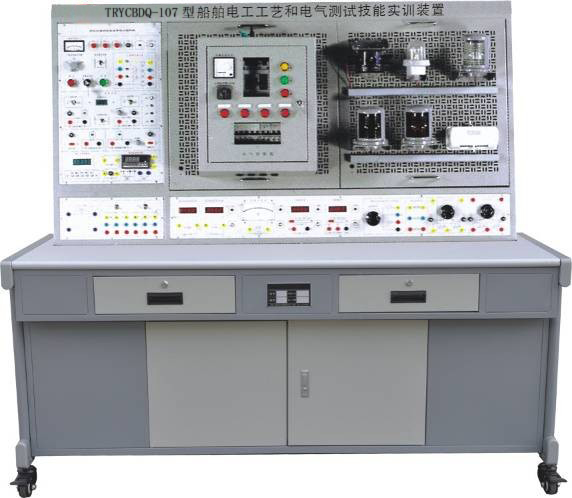

TRYCBDQ-107型船舶电工工艺和电气测试技能实训装置

三、装置配备

1. 交流电源

(1) 提供三相固定380V交流电源，配备一台三相调压器（规格为1.5kVA，0～450V及单相0～250V连续可调），交流电源输出处设有过流保护装置，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过转换开关切换可指示三相电网和三相调压输出。

(2) 控制屏侧面设有一路三相四芯电源插座和两路固定交流220V多功能电源插座。

2. 直流电源

(1) 提供一路0～30V、1A可调稳压电源，具有软截止短路保护和自动恢复功能，设有电压输出指示。

(2) 高压直流电源两路：提供220V、0.5A稳压电源及0～250V、3A连续可调稳压电源各一路，并设有电压输出指示。

(3) 提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。

3. 仪器仪表

(1) 真有效值交流数字电压表一只：测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。

(2) 真有效值交流数字电流表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程报警、指示及切断总电源功能。

(3) 直流数显电压表一只：测量范围0～600V，分200mV、2V、20V、200V、600V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警、指示及切断总电源等功能。

(4) 直流数显毫安表一只：测量范围0～2000mA，分2mA、200mA、2000mA三档，直键开关切换,三位半数字显示,精度0.5级，具有超量程报警、指示及切断总电源等功能。

(5) 功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

(6) 提供三刀双掷转换开关及三刀三掷转换开关各一只。

(7) 提供能耗制动及反接制动专用电阻各一组。

4. 实训组件及实训元器件

(1) 网孔实操板提供不锈钢网孔板一块，通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。

(2) 实训元器件包括时间继电器、热继电器、交流接触器、熔断器、断路器、带灯按钮、U形导轨、温度继电器、船用电缆等。

(3) 实训组件提供安装有电阻、电容、二极管、三极管、晶闸管、场效应管、单结管等元件的线路板一块，完成各个元器件参数的测试。配备一只带镜面式指针电流表和一只电流互感器。

(4) 电磁制动器一台：用于对电磁制动器进行检测与间隙的调整。

(5) 小型电气控制箱一个。

(6) 焊接线路板所用元器件和万能线路板一套

(7) 刷形转换开关一只：用于拆装训练

(8) 万能焊接线路板及相关的元器件一套：用于焊接实训

(9) 船用电缆连接专用附件一套
