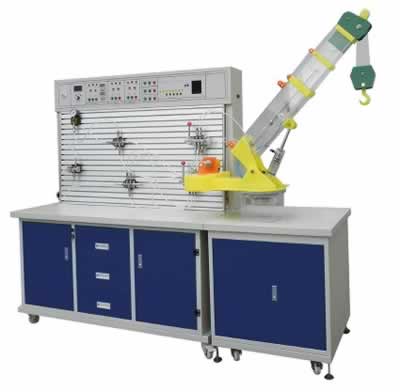

TRY-70DB 液压吊车控制教学设备实训台

TRY-70DB 液压吊车控制教学设备实训台

一、液压吊车控制教学设备实训台简介：

起重机是指在一定范围内垂直提升和水平搬运重物的多动作起重机械。又称吊车。属于物料搬运机械。

二、液压吊车控制教学设备实训台主要特点:

1) TRY-70DB型液压吊车控制教学设备实训台是将汽车起重机的结构原理能够搬到课堂上学习的一种现代化教学设备，吊车机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。

2)柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。

3)柜体装有四个万向轮，方便实训设备的搬运与拆卸.

4）控制方式：（1）继电器控制，（2）PLC控制使用三菱FX1S-20MR。

三、液压吊车控制教学设备实训台基本参数：

1、实验台外形尺寸：1500×700×1800mm(长×宽×高)

2、演示台外形尺寸:700×700×1330mm(长×宽×高)

3、电源：220V50Hz(市电)

4、液压实验泵站500×350×300mm(长×宽×高)

5、工作电源：AC：220V永磁调速电机,调速范围：0-1500转/分

6、安全限速范围：1-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB

7、演示实验油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力：Pmax＝1.5Mpa)

8、液压泵工作时离液压台1.5m远处噪声≤58dB。

四、液压吊车控制教学设备实训台学习目的:

1)了解吊车的基本结构

2)了解吊车的传动系统

3)学习吊车的液压系统

4)学习吊车的手动控制原理

5)学习吊车的自动控制原理

五、液压吊车控制教学设备实训台实验内容:

1、液压吊车的动作原理

1)上升

2)下降

3)向左旋转

4)向右旋转

2、液压传动的基本回路实验

1）用换向阀的换向回路?

2）用“O”型机能换向阀的闭锁回路?

3）用液控单向阀的闭锁回路?

4）压力调定回路?

5）二级压力回路

6）用减压阀的减压回路?

7）用增压缸的增压回路?

8）用换向阀的卸载回路?

9）进油节流调速回路

10）回油节流调速回路

11）调速齿轮泵调速回路

12）调速齿轮泵和调速阀的复合调速回路

13）流量阀短接的速度换接回路?

14）二次进给回路

15）用顺序阀的顺序动作回路

16）用压力继电器的顺序动作回路

17）用电器行程开关的顺序动作回路

18）用行程阀的顺序动作回路
